Conectori de plăci de circuit imprimat SMT de mare viteză pentru aplicații cu viteze de peste 25 Gbit/s

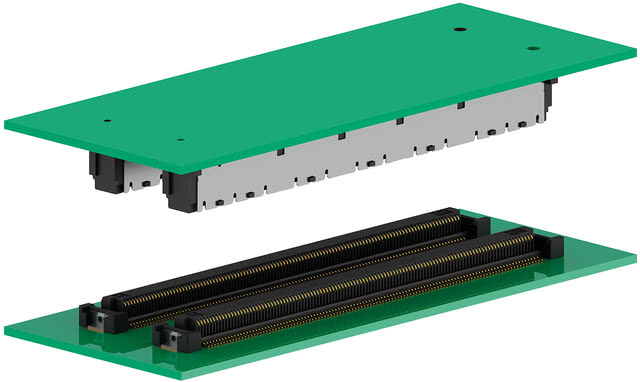

Colibri® este un sistem de conectori SMT ecranat, cu două rânduri, cu pas de 0,5 mm.
Caracteristici
- Conform cu cerințele standardelor PICMG COM Express®
- și SFF-SIG CoreExpress®
- Compatibil cu conectorii
- obișnuiți pentru aplicații de 10+, 16+ sau 25+ Gbit/s
- Suprafață integrată pentru montarea componentelor
- Ambalat în bandă și bobină
Aplicații
- Placă COM Express®
- CoreExpress®
- Mezzanin de tip „board-to-board” conform
- standardului VITA59
Colibri: Prezentare generală
Filtre
Plug 10+
Colibri Plug 220, 5 mm Articolul nr. 401-51101-51
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de poli 220, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteza de transfer a datelor: peste 10 Gbit/s
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 440, 5 mm Articolul nr. 401-51501-51
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de polițe: 440, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteza de transfer a datelor: peste 10 Gbit/s
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 220, 8 mm Articolul nr. 401-55101-51
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de poli 220, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteza de transfer a datelor: peste 10 Gbit/s
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 440, 8 mm Articolul nr. 401-55501-51
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de polițe: 440, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteza de transfer a datelor: peste 10 Gbit/s
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 120, 5 mm Articolul nr. 401-51401-51
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de polițe: 120, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteza de transfer a datelor: peste 10 Gbit/s
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 120, 8 mm Articolul nr. 401-55401-51
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de polițe: 120, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteza de transfer a datelor: peste 10 Gbit/s
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 160, 5 mm Articolul nr. 401-51301-51
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de polițe: 160, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteza de transfer a datelor: peste 10 Gbit/s
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 80, 5 mm Articolul nr. 401-51601-51
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de poli 80, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteza de transfer a datelor: peste 10 Gbit/s
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 40, 5 mm Articolul nr. 401-51701-51
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de pini: 40, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteza de transfer a datelor: peste 10 Gbit/s
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 160, 8 mm Articolul nr. 401-55301-51
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de polițe: 160, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteza de transfer a datelor: peste 10 Gbit/s
Paralelă
SMT
Densitate ridicată
Viteză mare

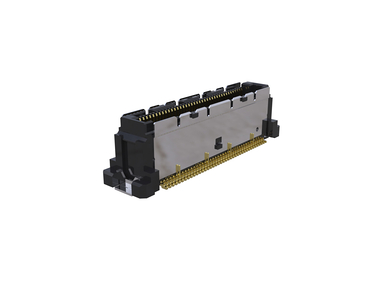

Colibri Plug 80, 8 mm Articolul nr. 401-55601-51
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de poli 80, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteza de transfer a datelor: peste 10 Gbit/s
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 40, 8 mm Articolul nr. 401-55701-51
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de pini: 40, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteza de transfer a datelor: peste 10 Gbit/s
Paralelă
SMT
Densitate ridicată
Viteză mare
Mufă 16+

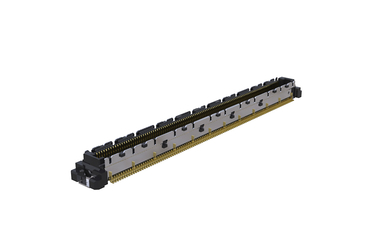

Colibri Plug 16+ 220, 5 mm Articolul nr. 401-51103-51
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de poli 220, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 16 Gbit/s pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare

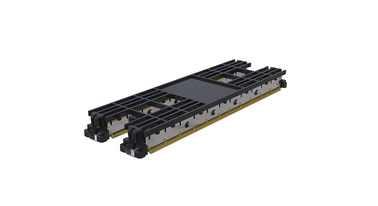

Colibri Plug 16+ 440, 5 mm Articolul nr. 401-51503-51
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de polițe: 440, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 16 Gbit/s pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 16+ 220, 8 mm Articolul nr. 401-55103-51
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de poli 220, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 16 Gbit/s pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare

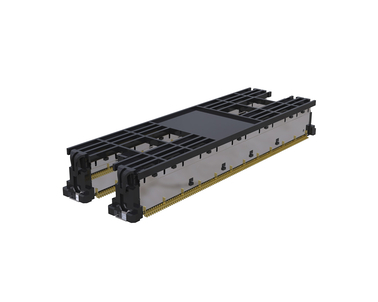

Colibri Plug 16+ 440, 8 mm Articolul nr. 401-55503-51
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de polițe: 440, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 16 Gbit/s pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 16+ 160, 5 mm Articolul nr. 401-51303-51
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de polițe: 160, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 16 Gbit/s pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare

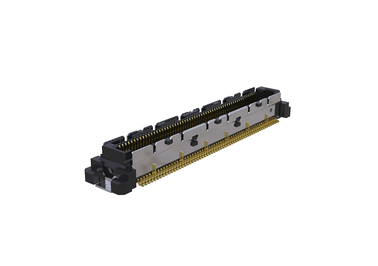

Colibri Plug 16+ 120, 5 mm Articolul nr. 401-51403-51
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de polițe: 120, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 16 Gbit/s pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare

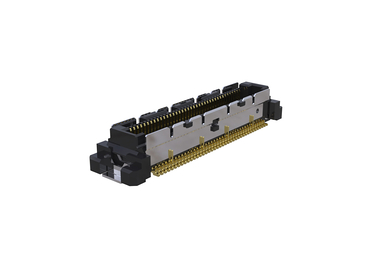

Colibri Plug 16+ 80, 5 mm Articolul nr. 401-51603-51
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de poli 80, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 16 Gbit/s pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare

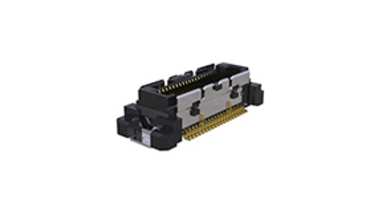

Colibri Plug 16+ 40, 5 mm Articolul nr. 401-51703-51
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de pini: 40, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 16 Gbit/s pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare

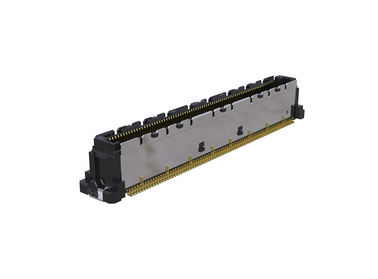

Colibri Plug 16+ 160, 8 mm Articolul nr. 401-55303-51
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de polițe: 160, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 16 Gbit/s pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare

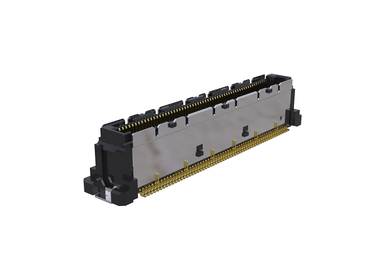

Colibri Plug 16+ 120, 8 mm Articolul nr. 401-55403-51
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de polițe: 120, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 16 Gbit/s pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 16+ 80, 8 mm Articolul nr. 401-55603-51
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de poli 80, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 16 Gbit/s pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare

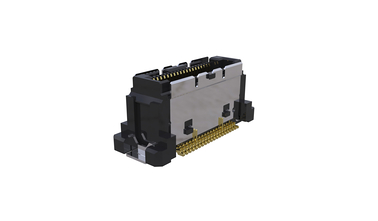

Colibri Plug 16+ 40, 8 mm Articolul nr. 401-55703-51
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de pini: 40, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 16 Gbit/s pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare
Mufă 25+
Colibri Plug 25+ 220, 5 mm Articolul nr. 401-51104-51
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de poli 220, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 25 Gbit/s pentru PCIe Gen4, Ethernet de 25 Gbit, USB4
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 25+ 440, 5 mm Articolul nr. 401-51504-51
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de polițe: 440, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 25 Gbit/s pentru PCIe Gen4, Ethernet de 25 Gbit, USB4
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 25+ 220, 8 mm Articolul nr. 401-55104-51
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de poli 220, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 25 Gbit/s pentru PCIe Gen4, Ethernet de 25 Gbit, USB4
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Plug 25+ 440, 8 mm Articolul nr. 401-55504-51
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de polițe: 440, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de peste 25 Gbit/s pentru PCIe Gen4, Ethernet de 25 Gbit, USB4
Paralelă
SMT
Densitate ridicată
Viteză mare
Priză

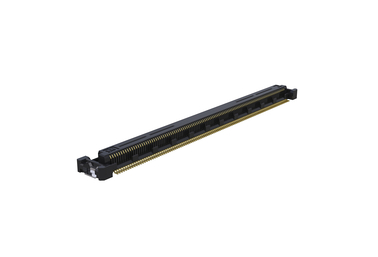

Colibri Priză 220 Articolul nr. 402-51101-51
pentru toate distanțele dintre plăcile de circuit imprimat, Număr de poli 220, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de până la 25+ Gbit/s, pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare

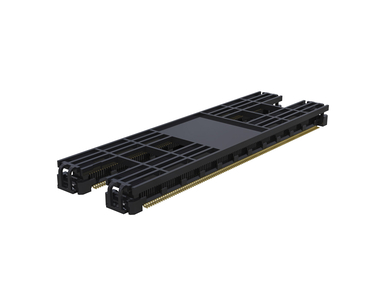

Colibri Receptacle 440 Articolul nr. 402-51501-51
pentru toate distanțele dintre plăcile de circuit imprimat, Număr de polițe: 440, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de până la 25+ Gbit/s, pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare

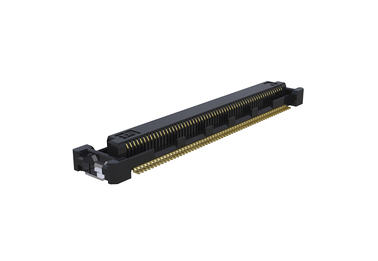

Colibri Priză 120 Articolul nr. 402-51401-51
pentru toate distanțele dintre plăcile de circuit imprimat, Număr de polițe: 120, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de până la 25+ Gbit/s, pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare

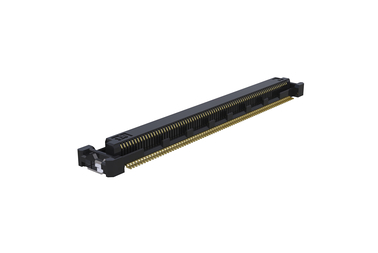

Colibri Priză 160 Articolul nr. 402-51301-51
pentru toate distanțele dintre plăcile de circuit imprimat, Număr de polițe: 160, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de până la 25+ Gbit/s, pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare
Colibri Priză 80 Articolul nr. 402-51601-51
pentru toate distanțele dintre plăcile de circuit imprimat, Număr de poli 80, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de până la 25+ Gbit/s, pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare

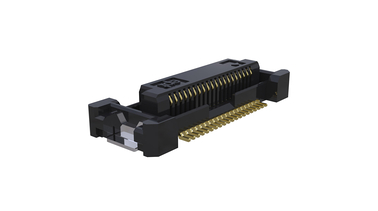

Colibri Receptacle 40 Articolul nr. 402-51701-51
pentru toate distanțele dintre plăcile de circuit imprimat, Număr de pini: 40, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de până la 25+ Gbit/s, pentru PCIe Gen4
Paralelă
SMT
Densitate ridicată
Viteză mare
Plug Heavy Au
Colibri Heavy Au Plug 10+ 220, 5 mm Articolul nr. 401-51101-52
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de pini: 220, pas de 0,5 mm, Tehnologie de conectare SMT, Viteza de transfer a datelor: peste 10 Gbit/s, 0,76 µm Au
Paralelă
SMT
Densitate ridicată
Viteză mare
Robust
Colibri Heavy Au Plug 10+ 440, 5 mm Articolul nr. 401-51501-52
pentru distanța de 5 mm între plăcile de circuit imprimat, Siguranță la suprapunere de până la +0,6 mm, Număr de pini: 440, cu pas de 0,5 mm, Tehnologie de conectare SMT, Viteza de transfer a datelor: peste 10 Gbit/s, 0,76 µm Au
Paralelă
SMT
Densitate ridicată
Viteză mare
Robust
Colibri Heavy Au Plug 10+ 220, 8 mm Articolul nr. 401-55101-52
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de pini: 220, pas de 0,5 mm, Tehnologie de conectare SMT, Viteza de transfer a datelor: peste 10 Gbit/s, 0,76 µm Au
Paralelă
SMT
Densitate ridicată
Viteză mare
Robust
Colibri Heavy Au Plug 10+ 440, 8 mm Articolul nr. 401-55501-52
pentru distanța dintre plăcile de circuit imprimat de 8 mm, Siguranță la suprapunere de până la +0,6 mm, Număr de pini: 440, cu pas de 0,5 mm, Tehnologie de conectare SMT, Viteza de transfer a datelor: peste 10 Gbit/s, 0,76 µm Au
Paralelă
SMT
Densitate ridicată
Viteză mare
Robust
Priză Heavy Au
Colibri Heavy Au Receptacle 220 Articolul nr. 402-51101-52
pentru toate distanțele dintre plăcile de circuit imprimat, Număr de poli 220, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de până la 25+ Gbit/s
, pentru PCIe Gen4, 0,76 µm Au
, pentru PCIe Gen4, 0,76 µm Au
Paralelă
SMT
Densitate ridicată
Viteză mare
Robust
Colibri Heavy Au Receptacle 440 Articolul nr. 402-51501-52
pentru toate distanțele dintre plăcile de circuit imprimat, Număr de polițe: 440, Tehnologie de conectare SMT, Grilă de 0,5 mm, Viteză de transfer de date de până la 25+ Gbit/s pentru PCIe Gen4, 0,76 µm Au
Paralelă
SMT
Densitate ridicată
Viteză mare
Robust
Alte numere de stâlpi? Alte înălțimi de stivuire? Acoperiri de contact alternative? Variante personalizate? Contacte decalate?
Caracteristici principale ale conectorilor SMT Colibri HighSpeed
Ce avantaje oferă popularele conectori Colibri HighSpeed de la ept? Ce distanțe între circuite imprimate pot fi realizate cu ajutorul acestora? Există variante cu număr diferit de pini? Ce viteză de transfer de date în Gbit/s este posibilă?
În filmul nostru animat veți găsi răspunsuri la aceste întrebări și multe altele.
Urmăriți-l chiar acum! (sau pe YouTube)!
În filmul nostru animat veți găsi răspunsuri la aceste întrebări și multe altele.
Urmăriți-l chiar acum! (sau pe YouTube)!
Caracteristici ale conectorilor PICMG
Colibri® este un sistem de conectori SMT ecranat, cu două rânduri, cu pas de 0,5 mm. Acesta îndeplinește toate cerințele specificațiilor pentru conectori ale standardelor PICMG COM Express®, SFF-SIG CoreExpress® și nano-ETXexpress. Produsele Colibri® sunt compatibile cu conectorii obișnuiți de pe piață și au fost testate temeinic.
Prezentare generală a detaliilor
modulelor COM
Prezentare generală a detaliilor
plăcii de suport
Realizăm conectori personalizați, adaptați perfect la aplicația dumneavoastră.
Solicitați acum un conector personalizat
- alte numere de poli
- alte înălțimi de stivuire
- Acoperiri alternative ale contactelor
Solicitați acum un conector personalizat
Standardul COM Express pentru conectori
Specificația COM Express® pentru conectori a fost elaborată de PICMG pentru modulele Computer-on-Module (COM). Aceasta stabilește, printre altele, dimensiunile pe care trebuie să le aibă modulul, precum și amplasarea orificiilor de fixare și a configurației contactelor față de placa de bază.
Modulele COM Express® integrează funcționalitățile de bază ale unui PC bootabil, precum CPU, procesor grafic, memorie de lucru și interfețe standard.
Conectarea unui modul COM la o placă de bază reduce timpul și costurile de dezvoltare. În plus, ciclul de viață al produselor nu numai că poate fi prelungit, ci și actualizat, prin conectarea la placa de bază a unor module COM Express® mai noi, cu performanțe superioare.
Modulele COM Express® integrează funcționalitățile de bază ale unui PC bootabil, precum CPU, procesor grafic, memorie de lucru și interfețe standard.
Conectarea unui modul COM la o placă de bază reduce timpul și costurile de dezvoltare. În plus, ciclul de viață al produselor nu numai că poate fi prelungit, ci și actualizat, prin conectarea la placa de bază a unor module COM Express® mai noi, cu performanțe superioare.

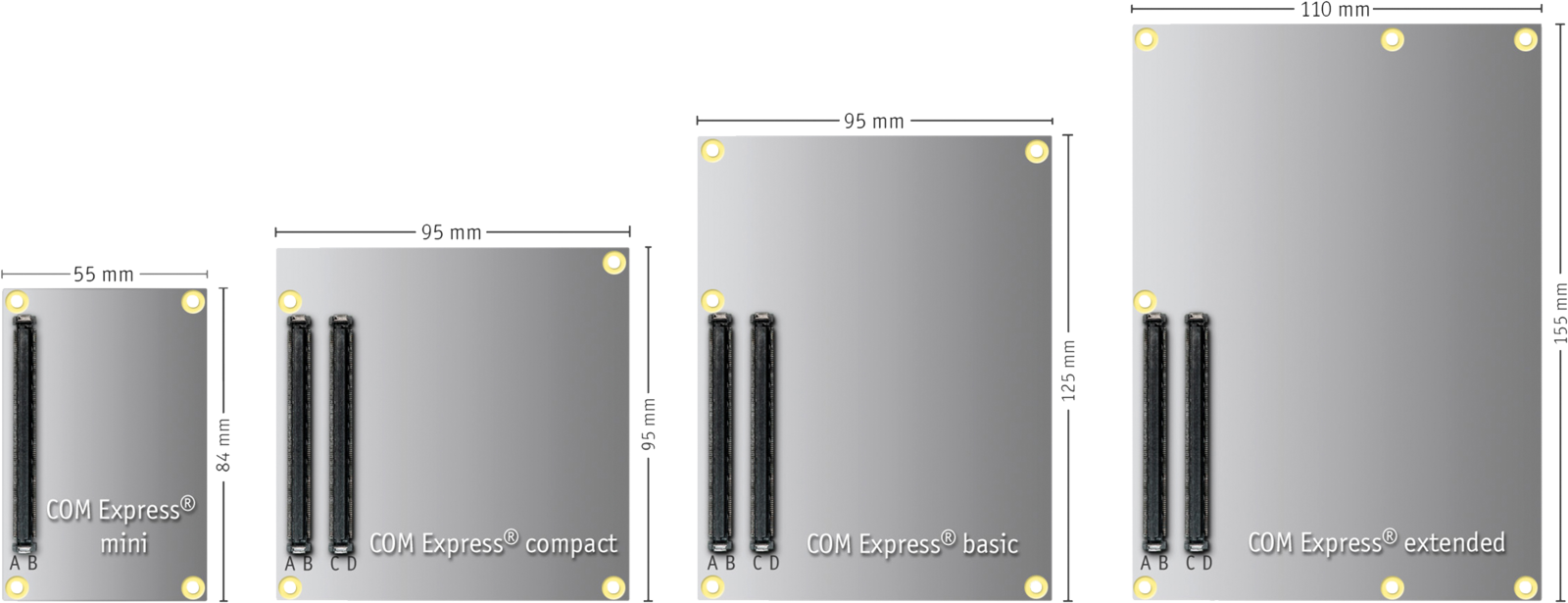

Dimensiunile modulelor COM Express® pentru conectori conform standardului PICMG
Domenii tipice de aplicare pentru conectorii Colibri HighSpeed
- Automatizare
- industrială Sisteme de chioșcuri și POS
- Tehnologie medicală
- Tehnologie de măsurare
- Jocuri
- Transport
- Servere
Conector PICMG Colibri pentru COM Express
„Am auzit în repetate rânduri de la dezvoltatorii de hardware că cerințele privind conectorii de mare viteză au crescut și că, prin urmare, au nevoie de conectori SMT capabili să ofere o viteză de peste 8 Gbit/s. De mult timp, versiunea de 10 Gbit/s a conectorilor noștri SMT Colibri a convins deja prin integritatea excelentă a semnalului. Cu versiunile Colibri de 16+ și 25+ Gbit/s, facem posibilă o transmisie de date fără interferențe a semnalelor USB 3.1 Gen2 și PCI Express 4.0.
Conectorii noștri Colibri SMT pentru aplicații COM Express dispun de un design optimizat al contactelor, prin care pot fi realizate fără probleme aplicații pentru conectori de mare viteză de 10, 16 sau 25+ Gbit/s și mai mult. Simulările noastre prezintă o integritate excelentă a semnalului – chiar și la rate de transfer de date ridicate. Sunt absolut convins de capacitățile de mare viteză ale conectorilor noștri Colibri COM Express. Ar trebui să vedeți singuri caracteristicile și să comandați cel puțin un eșantion!
Pentru simularea propriilor proiecte, ne puteți solicita și parametrii S.”
Florian Guglhör, manager de produs ept
Conectorii noștri Colibri SMT pentru aplicații COM Express dispun de un design optimizat al contactelor, prin care pot fi realizate fără probleme aplicații pentru conectori de mare viteză de 10, 16 sau 25+ Gbit/s și mai mult. Simulările noastre prezintă o integritate excelentă a semnalului – chiar și la rate de transfer de date ridicate. Sunt absolut convins de capacitățile de mare viteză ale conectorilor noștri Colibri COM Express. Ar trebui să vedeți singuri caracteristicile și să comandați cel puțin un eșantion!
Pentru simularea propriilor proiecte, ne puteți solicita și parametrii S.”
Florian Guglhör, manager de produs ept
Întrebări frecvente: Întrebări și răspunsuri despre conectorul Colibri SMT
Pentru ce viteze de transfer de date sunt potrivite conectorii Colibri SMT?În ce aplicații de mare viteză se utilizează conectorii Colibri?Unde sunt deja utilizate cu succes conectorii Colibri conform standardului PICMG?Este necesar un dispozitiv de asamblare pentru procesarea conectorilor Colibri High Speed?Conectorii PICMG Colibri sunt livrați și în ambalaje de tip „tape & reel”?Sunt conectorii Colibri COM Express componente recunoscute de UL?Conectorii pentru plăci de circuit imprimat ept sunt conformi cu directiva RoHS?
Pentru ce viteze de transfer de date sunt potrivite conectorii Colibri SMT?

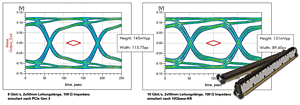

Simulările efectuate cu sistemul de conectori COM Express® Colibri® la 8 și, respectiv, 10 Gbit/s demonstrează o integritate excelentă a semnalului. Datorită dezvoltărilor și îmbunătățirilor aduse designului contactelor, capacitățile de mare viteză ale conectorilor Colibri au putut fi extinse la 25+ Gbit/s. Astfel, sistemul de conectori COM Express este prima alegere pentru aplicațiile dvs. cu rate de transfer de date ridicate, de 25 Gbit/s și mai mult.
În ce aplicații de mare viteză se utilizează conectorii Colibri?
Conectorii Colibri High Speed sunt ideali pentru viteze mari de transfer de date și, prin urmare, pentru orice tip de aplicații de mare viteză. Printre acestea se numără, de exemplu, sistemele board-to-board COM Express și Mezzanine cu viteze de transfer de date pentru 10-Gigabit-Ethernet și PCI Express Gen3.
Unde sunt deja utilizate cu succes conectorii Colibri conform standardului PICMG?
Printre altele, conectorii Colibri COM Express sunt deja utilizați în automatizarea industrială, în sistemele de chioșcuri și POS, în tehnologia medicală, în tehnologia de măsurare, în industria jocurilor, în sectorul transporturilor, precum și în tehnologia clădirilor.
Este necesar un dispozitiv de asamblare pentru procesarea conectorilor Colibri High Speed?
Designul recipientului Colibri oferă o suprafață de aspirare suficientă pentru pipeta de aspirare și, prin urmare, nu necesită un dispozitiv suplimentar de umplere.
De asemenea, dopul Colibri poate fi umplut în mod fiabil cu o pipetă de aspirare subțire, fără a fi nevoie de un dispozitiv suplimentar de umplere.
Conectorii PICMG Colibri sunt livrați și în ambalaje de tip „tape & reel”?
Da, conectorii SMT Colibri sunt livrați în mod obișnuit în ambalaje de tip „tape and reel”, ceea ce permite procesarea complet automatizată prin intermediul sistemului „pick-and-place”. La cerere, este posibilă și livrarea în ambalaje de tip „tray”.
Sunt conectorii Colibri COM Express componente recunoscute de UL?
Da, conectorii Colibri de la ept sunt componente recunoscute UL în SUA și Canada.
Conectorii pentru plăci de circuit imprimat ept sunt conformi cu directiva RoHS?
RoHS (Restricționarea utilizării anumitor substanțe periculoase) este directiva privind restricționarea utilizării anumitor substanțe periculoase în echipamentele electrice și electronice.
Confirmăm că conectorii Colibri de la ept sunt conformi cu Directiva RoHS 2011/65/UE, conform certificatului de conformitate RoHS. Pentru mai multe informații, consultați secțiunea RoHS & REACH.
Testimoniale
Respectăm dorința clienților noștri de a păstra confidențialitatea și, prin urmare, nu menționăm sursele în continuare. Cu toate
acestea, garantăm fără rezerve autenticitatea acestor declarații.
acestea, garantăm fără rezerve autenticitatea acestor declarații.
În cazul aplicațiilor cu viteze de transfer foarte mari, Colibri de 10 Gbit/s își atingea uneori limitele: cu noul Plug 16+, transferurile de semnale USB 3.1 Gen2 funcționează acum fără probleme.
Pentru noi a fost decisiv faptul că conectorii COM Express de la ept prezintă cele mai bune valori în diagramele de ochi (jitter, înălțimea ochiului și lățimea ochiului).
Datorită ambalajului de tip „tape&reel” pentru conectorii Colibri, am reușit să prelungim autonomia mașinii de asamblare automată și, astfel, să reducem costurile de producție.
Pentru aplicația noastră de 10 Gbit/s, am aprobat exclusiv conectorii Colibri.
Abia de când folosim conectorii Colibri High Speed nu mai avem nicio problemă cu umezirea în timpul lipirii prin reflow.
Datorită ambalajului de tip „tape-and-reel” al conectorilor pentru plăci de circuit imprimat SMT Colibri, productivitatea în procesul nostru de fabricație a crescut considerabil.
Asistența oferită de ept în cadrul procesului de implementare a conectorilor Colibri în procesul nostru de producție a fost excelentă. Ne-am simțit pe mâini bune.
La ept, disponibilitatea conectorilor Colibri este garantată. Acest lucru a fost extrem de important pentru noi.
