Conexiuni directe de mare viteză de până la 28 Gbit/s
Caracteristici
- Conector direct
- de la 20 la 200 de contacte, viteză de transfer
- de date de 28
- Gbit/s, capacitate de curent de
- 3,2 A, 500 de cicluri de
- conectare, ambalat în bandă și rolă, tavă, grosime
- placă secundară de 1,60 mm
Aplicații
- Automatizare industrială
- încorporată Datacom
EC.8: Prezentare generală
EC.8 - drept
EC.8 exact 20p Articolul nr. 408-52020-000-11
EC.8 exact 40p Articolul nr. 408-52040-000-11
EC.8 drept 60p Articolul nr. 408-52060-000-11
EC.8 drept 60p Articolul nr. 408-52060-100-11
EC.8 exact 80p Articolul nr. 408-52080-100-11
EC.8 exact 100p Articolul nr. 408-52100-100-11
EC.8 drept 120p Articolul nr. 408-52120-100-11
EC.8 drept 140p Articolul nr. 408-52140-100-11
EC.8 drept 160p Articolul nr. 408-52160-100-12
EC.8 drept 180p Articolul nr. 408-52180-100-12
EC.8 drept 200p Articolul nr. 408-52200-100-12
EC.8 drept 200p Articolul nr. 408-52200-103-12
Alte numere de stâlpi? Alte înălțimi de stivuire? Acoperiri de contact alternative? Variante personalizate? Contacte decalate?
EC.8: Sistem de conectori cu inserare directă cu viteză mare
Spre deosebire de conectorii clasici, în cazul conectorilor cu conectare directă sunt minimizate diverse obstacole, precum schimbările de direcție, reflexiile și modificările secțiunii transversale, ceea ce asigură o transmisie clară a semnalului.
Un raport detaliat privind caracteristicile de mare viteză, precum și parametrii S pentru simularea propriului proiect sunt disponibile la cerere: sales@ept.de
Prezentare generală a detaliilor
pentru compensarea decalajului axial și unghiular la asamblare
pentru a asigura o conectare corectă a plăcii modulare
Lipire fiabilă în timpul prelucrării
Protecție împotriva răsucirii și compensarea toleranțelor pentru placa de extensie
împiedică răsucirea conectorului pe placă
- alte numere de poli
- alte înălțimi de stivuire
- Acoperiri alternative ale contactelor
Solicitați acum un conector personalizat
Conector direct vs. pereche de conectori

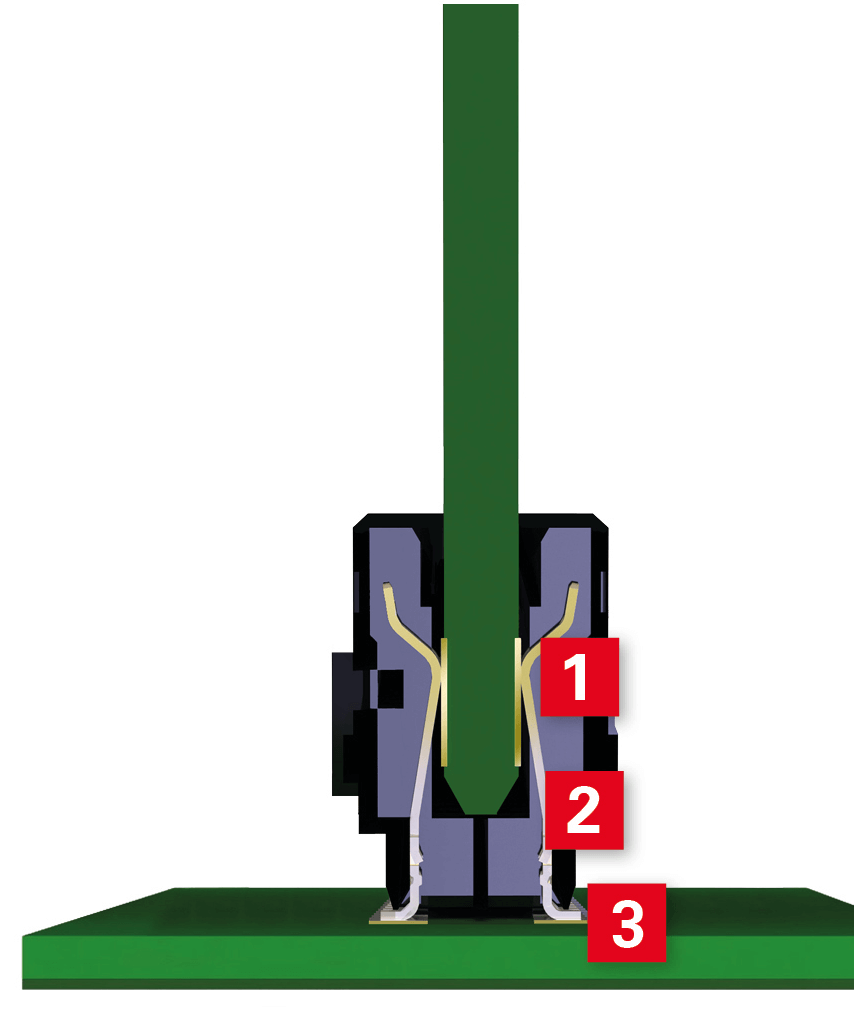

[1] R Punct de contact
[2] R Contact
[3] R Zona de conectare

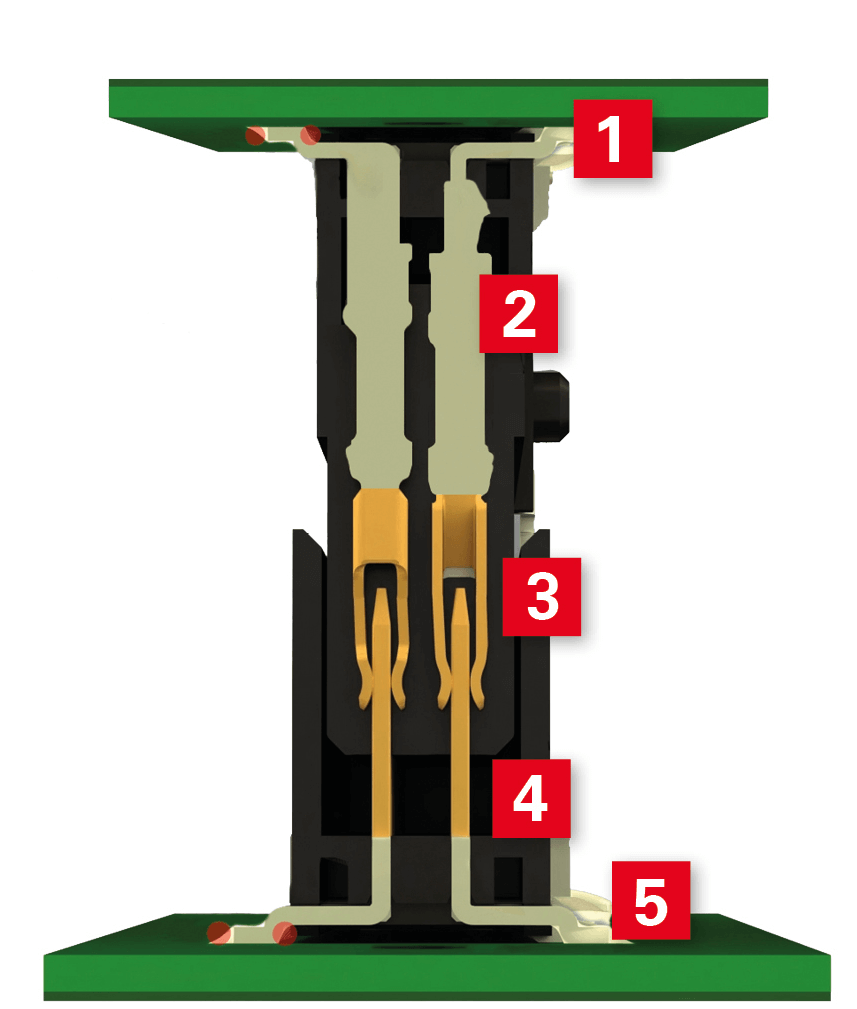

[1] R Zona de conectare
[2] R Contact
[3] R Tranziție de contact
[4] R Contact
[5] R Zona de conectare
Toleranțe

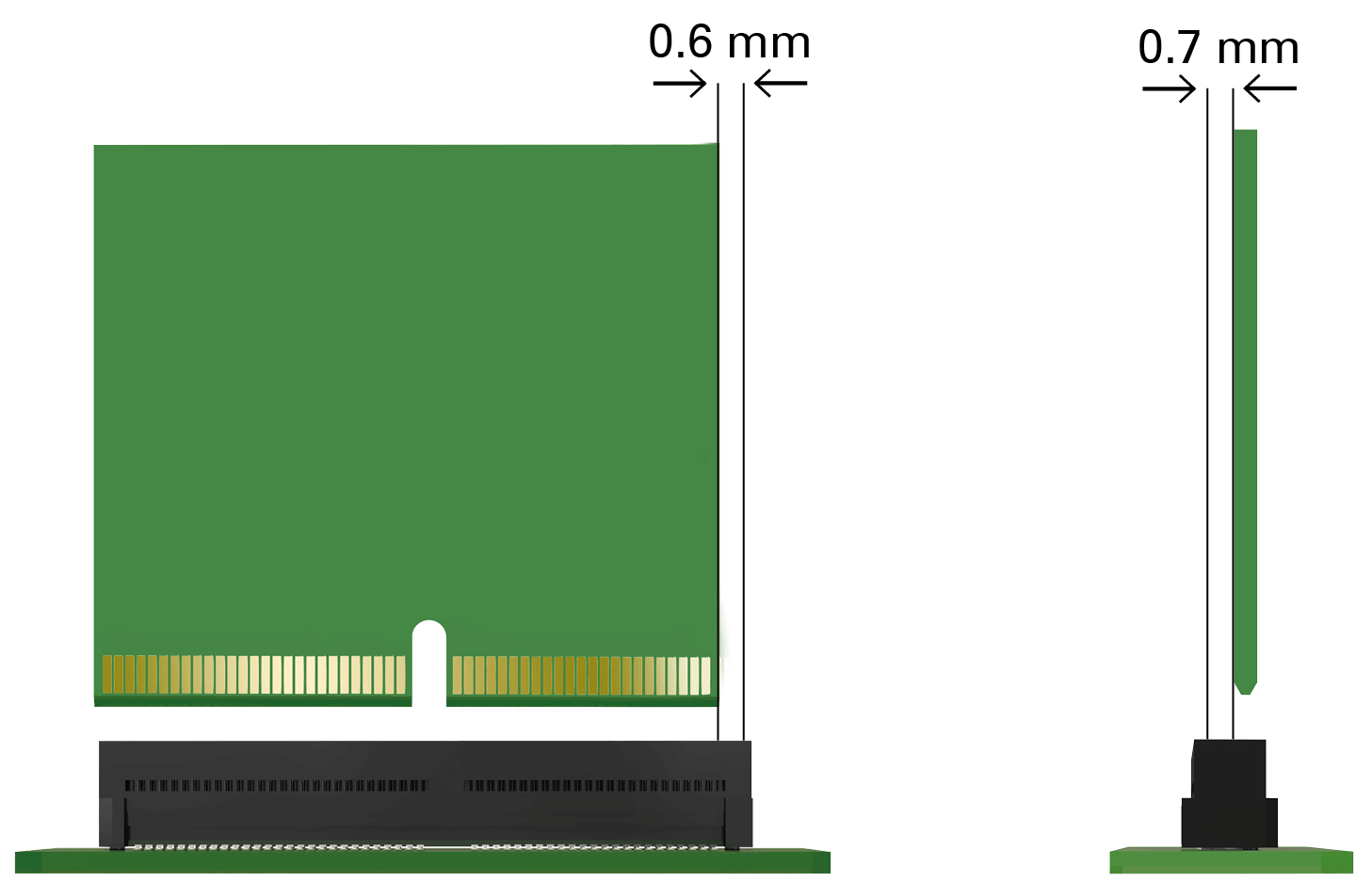

Toleranțe admise pentru
decalajul axial Conectorii direcți EC.8 tolerează, la conectare, un decalaj de 0,6 mm pe axa longitudinală și de 0,7 mm pe axa transversală.

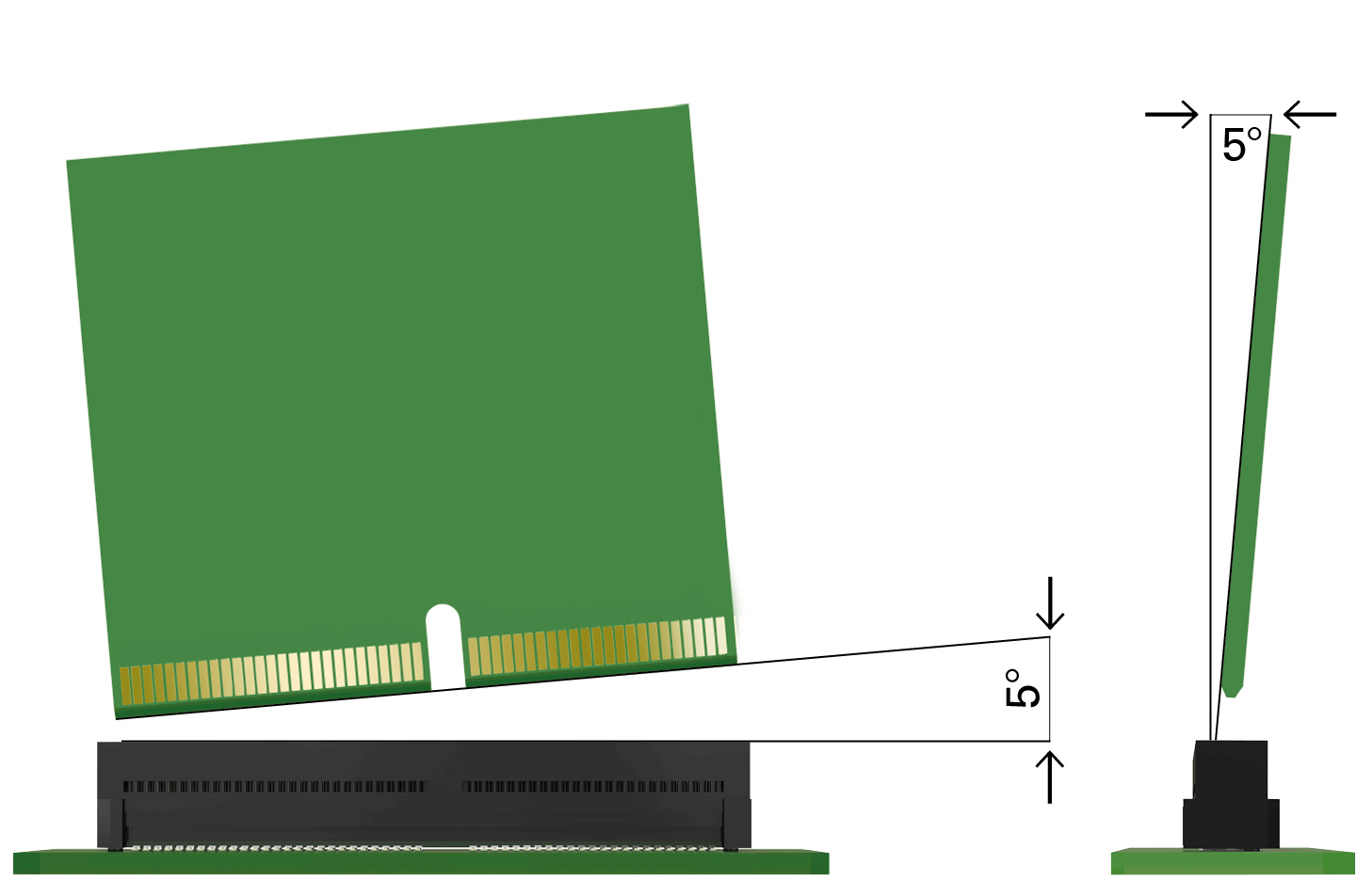

Toleranțe admise pentru deplasarea unghiulară
În cazul conectorilor direcți EC.8, placa secundară poate fi introdusă în conectorul EC.8 cu o înclinare de până la 5° atât pe axa longitudinală, cât și pe axa transversală.
EC.8 Conector direct SMT cu pas de 0,8 mm
designului său, conectorul nostru EC.8 este deja un profesionist al vitezei mari și vă oferă rate de transfer de până la 28 Gbit/s. Este exact ceea ce vă trebuie pentru aplicațiile moderne ale Industriei 4.0 și domeniile sale, precum Internetul obiectelor, cloud computing sau edge computing.
Pe lângă rata sa ridicată de transfer de date, conectorul direct oferă și următoarele avantaje:
prin contactarea directă a unei plăci de circuit imprimat se economisesc spațiu și resurse. Costurile cu materialele și efortul de asamblare a barei de contact sunt complet eliminate. Avantajul tehnic rezultă din reducerea rezistențelor și a influențelor care pot acționa asupra unui semnal.
Pentru a furniza conectorul direct potrivit pentru fiecare aplicație, EC.8 este disponibil în pasul de 0,8 mm, testat în industrie, cu o variație de la 20 la 200 de pini de semnal, selectabili în pași de câte 20.
Familia EC.8 a trecut printr-un program de testare cuprinzător, în cadrul căruia s-a demonstrat funcționarea corespunzătoare, printre altele, după expunerea la condiții climatice, la șocuri și vibrații sau chiar după 500 de cicluri de conectare. Sunteți curios? Solicitați chiar acum raportul EC.8 HighSpeed, precum și parametrii S, și convingeți-vă pe baza cifrelor și faptelor.
Întrebări frecvente: Întrebări și răspunsuri despre conectorii pentru plăci de circuit imprimat SMT EC.8
Cum se pot asambla conectorii cu mufă directă EC.8?
Conectorii cu fixare directă sunt asamblați prin tehnologia de montare pe suprafață (SMT). Lipirea se realizează direct pe placa de circuit imprimat.
Livrarea se face, pentru numărul de pini de la 20 la 140, în ambalaje de tip „tape and reel” conforme cu standardele pieței; acest lucru permite o procesare complet automatizată prin tehnologia „pick-and-place”.
Conexiunile cu 160 până la 200 de poli sunt ambalate standard în tăvi, dar la cerere este posibilă și ambalarea de tip „tape and reel”. Aceasta utilizează însă o bandă mai lată, care este mai puțin răspândită.
Conform cărei specificații/cărui layout trebuie fabricată placa de extensie?
Vă rugăm să consultați desenul de mai jos pentru a afla unghiurile de teșire și dimensiunile plăcii de circuit imprimat. Pentru padurile aurite, recomandăm aur dur. Pentru mai multe detalii, vă rugăm să consultați desenul produsului.
De ce ar trebui utilizat un sistem de conectori cu conectare directă?
Cu ajutorul sistemelor de conectare directă se pot atinge viteze mari de transfer de date. Spre deosebire de sistemele de conectare din două părți, aici nu mai există influențele negative ale celui de-al doilea conector asupra semnalului. Acest lucru se datorează în special numărului redus de puncte de contact, mai puține modificări ale secțiunii transversale a conductorului și, prin urmare, schimbări mai mici de direcție ale semnalului.
Astfel, se poate obține o performanță ridicată chiar și cu o amprentă redusă. În plus, rezistența de trecere este redusă în comparație cu sistemele de conectare din două părți, ceea ce are ca rezultat o capacitate crescută de transport al curentului.
Sistemul de conectori EC.8 este compatibil cu specificațiile curente ale plăcilor secundare?
Sistemul de conectori EC.8 acceptă plăci secundare cu o grosime de 1,60 mm. Începând de la un număr de 80 de contacte, este integrată o bară de separare pentru a preveni conectarea eronată. La varianta cu 60 de pini, această bară poate fi omisă, la alegere.
Sistemul de conectori EC.8 respectă standardele curente de pe piață și este compatibil cu plăcile de bază uzuale.
În ce aplicații se utilizează conectorii cu fixare directă EC.8?
Datorită versatilității lor, conectorii cu fixare directă EC.8 găsesc o gamă largă de aplicații în numeroase sectoare. În domeniul tehnologiei de automatizare și al dispozitivelor IoT, de exemplu, aceștia beneficiază de pasul redus și de ratele ridicate de transfer de date.
Ce decalaj pot tolera conectorii cu fixare directă EC.8 la conectarea plăcii secundare?
Se acceptă o deviere unghiulară de până la 5° atât pe direcția longitudinală, cât și pe cea transversală. Se
acceptă o deviere de 0,7 mm perpendicular pe axa longitudinală a conectorului și de 0,6 mm paralel cu aceasta.
Ce viteze de transfer pot fi atinse?
Viteza de transfer a datelor este de 28 Gbit/s. Diagrama următoare prezintă evoluția atenuării de inserție în funcție de frecvență.
Ce tipuri de curent pot fi transmise?
Un conector cu 140 de pini transmite până la 3,2 A la o temperatură ambiantă de 20 °C. Pentru informații mai detaliate, nu ezitați să ne contactați la adresa sales@ept.de
Conectorii EC.8 sunt componente recunoscute de UL?
Da, conectorii EC.8 de la ept sunt componente recunoscute de UL în SUA și Canada.
Conectorii EC.8 sunt conformi cu directiva RoHS?
RoHS (Restricționarea utilizării anumitor substanțe periculoase) este directiva privind restricționarea utilizării anumitor substanțe periculoase în echipamentele electrice și electronice.
Confirmăm că conectorii EC.8 de la ept sunt conformi cu Directiva RoHS 2011/65/UE, conform certificatului de conformitate RoHS. Pentru mai multe informații, consultați secțiunea RoHS & REACH
