Placă de bază Velox de mare viteză
Velox® este un sistem modular de conectori pentru aplicații de backplane de mare viteză. Acesta a fost conceput special pentru piețele cu cerințe ridicate de performanță.
Seria de produse Velox® îndeplinește cerințele stricte ale sistemelor VITA46. Sunt disponibile patru tipuri diferite, cu posibilitatea de configurare personalizată. Acest lucru oferă proiectanților o flexibilitate sporită în proiectarea schemelor de circuite imprimate.
Suprafața aurită cu grosimea de 1,27 µm asigură, de asemenea, o durată de viață îndelungată a sistemului.
Seria de produse Velox® îndeplinește cerințele stricte ale sistemelor VITA46. Sunt disponibile patru tipuri diferite, cu posibilitatea de configurare personalizată. Acest lucru oferă proiectanților o flexibilitate sporită în proiectarea schemelor de circuite imprimate.
Suprafața aurită cu grosimea de 1,27 µm asigură, de asemenea, o durată de viață îndelungată a sistemului.
Caracteristici
- 10 Gbit/s Design
- robust
- Testat conform standardului VITA46 Durată de
- viață îndelungată 200 de cicluri de conectare Acoperire „Heavy
- Gold” Contacte interne
- Sistem modular de
- conectori Configurație individuală a contactelor
Aplicații
- Sisteme militare
- aeriene și spațiale pentru condiții de solicitare
- intensă Telecomunicații / Transmisie de date
Velox: Prezentare generală
Filtre

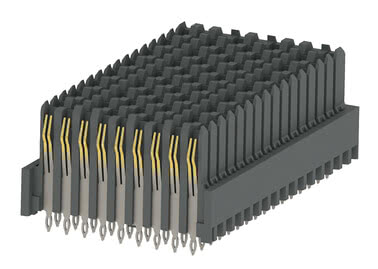

16-stânga
Velox 16-stânga Articolul nr. 308-52100-41
Suprafață zona de fixare prin presare: SnPb, Complet echipat (144 de contacte), Tehnică de conectare: cu inserție prin presare, Grilaj de 1,8 mm, Viteza de transfer a datelor: 10 Gbit/s
Cu unghi drept
Tehnologie de fixare prin presare
Viteză mare
Robust
Velox 16-stânga Articolul nr. 308-52100-42
Suprafață zona de fixare prin presare: Sn (conform RoHS), Complet echipat (144 de contacte), Tehnică de conectare: cu inserție prin presare, Grilaj de 1,8 mm, Viteza de transfer a datelor: 10 Gbit/s
Cu unghi drept
Tehnologie de fixare prin presare
Viteză mare
Robust
centru
Centrul Velox Articolul nr. 308-50100-41
Suprafață zona de fixare prin presare: SnPb, Complet echipat (144 de contacte), Tehnică de conectare: cu inserție prin presare, Grilaj de 1,8 mm, Viteza de transfer a datelor: 10 Gbit/s
Cu unghi drept
Tehnologie de fixare prin presare
Viteză mare
Robust
Centrul Velox Articolul nr. 308-50100-42
Suprafață zona de fixare prin presare: Sn (conform RoHS), Complet echipat (144 de contacte), Tehnică de conectare: cu inserție prin presare, Grilaj de 1,8 mm, Viteza de transfer a datelor: 10 Gbit/s
Cu unghi drept
Tehnologie de fixare prin presare
Viteză mare
Robust
Centrul Velox Articolul nr. 308-50101-41
Suprafață zona de fixare prin presare: SnPb, Configurat individual (135 de contacte), Tehnică de conectare: cu inserție prin presare, Grilaj de 1,8 mm, Viteza de transfer a datelor: 10 Gbit/s
Cu unghi drept
Tehnologie de fixare prin presare
Viteză mare
Robust
Centrul Velox Articolul nr. 308-50101-42
Suprafață zona de fixare prin presare: Sn (conform RoHS), Configurat individual (135 de contacte), Tehnică de conectare: cu inserție prin presare, Grilaj de 1,8 mm, Viteza de transfer a datelor: 10 Gbit/s
Cu unghi drept
Tehnologie de fixare prin presare
Viteză mare
Robust
Centrul Velox Articolul nr. 308-50102-41
Suprafață zona de fixare prin presare: SnPb, Configurat individual (71 de contacte), Tehnică de conectare: cu inserție prin presare, Grilaj de 1,8 mm, Viteza de transfer a datelor: 10 Gbit/s
Cu unghi drept
Tehnologie de fixare prin presare
Viteză mare
Robust
Centrul Velox Articolul nr. 308-50102-42
Suprafață zona de fixare prin presare: Sn (conform RoHS), Configurat individual (71 de contacte), Tehnică de conectare: cu inserție prin presare, Grilaj de 1,8 mm, Viteza de transfer a datelor: 10 Gbit/s
Cu unghi drept
Tehnologie de fixare prin presare
Viteză mare
Robust
Centrul Velox Articolul nr. 308-50103-41
Suprafață zona de fixare prin presare: SnPb, Configurat individual (80 de contacte), Tehnică de conectare: cu inserție prin presare, Grilaj de 1,8 mm, Viteza de transfer a datelor: 10 Gbit/s
Cu unghi drept
Tehnologie de fixare prin presare
Viteză mare
Robust
Centrul Velox Articolul nr. 308-50103-42
Suprafață zona de fixare prin presare: Sn (conform RoHS), Configurat individual (80 de contacte), Tehnică de conectare: cu inserție prin presare, Grilaj de 1,8 mm, Viteza de transfer a datelor: 10 Gbit/s
Cu unghi drept
Tehnologie de fixare prin presare
Viteză mare
Robust
16-dreapta
Velox 16-dreapta Articolul nr. 308-51100-41
Suprafață zona de fixare prin presare: SnPb, Complet echipat (144 de contacte), Tehnică de conectare: cu inserție prin presare, Grilaj de 1,8 mm, Viteza de transfer a datelor: 10 Gbit/s
Cu unghi drept
Tehnologie de fixare prin presare
Viteză mare
Robust
Velox 16-dreapta Articolul nr. 308-51100-42
Suprafață zona de fixare prin presare: Sn (conform RoHS), Complet echipat (144 de contacte), Tehnică de conectare: cu inserție prin presare, Grilaj de 1,8 mm, Viteza de transfer a datelor: 10 Gbit/s
Cu unghi drept
Tehnologie de fixare prin presare
Viteză mare
Robust

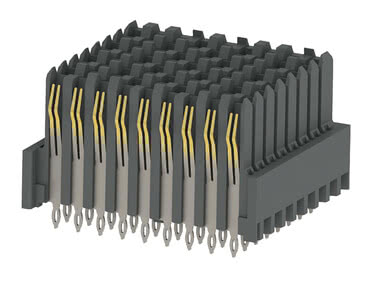

8-stânga
Velox 8-stânga Articolul nr. 308-52200-41
Suprafață zona de fixare prin presare: SnPb, Complet echipat (72 de contacte), Tehnică de conectare: cu inserție prin presare, Grilaj de 1,8 mm, Viteza de transfer a datelor: 10 Gbit/s
Cu unghi drept
Tehnologie de fixare prin presare
Viteză mare
Robust
Velox 8-stânga Articolul nr. 308-52200-42
Suprafață zona de fixare prin presare: Sn (conform RoHS), Complet echipat (72 de contacte), Tehnică de conectare: cu inserție prin presare, Grilaj de 1,8 mm, Viteza de transfer a datelor: 10 Gbit/s
Cu unghi drept
Tehnologie de fixare prin presare
Viteză mare
Robust
Alte numere de stâlpi? Alte înălțimi de stivuire? Acoperiri de contact alternative? Variante personalizate? Contacte decalate?
Caracteristici
Conectorii Velox® au un design robust, incluzând un strat de aur cu grosimea de 1,27 μm (50 micro“). Contactele sunt amplasate în interior, beneficiind astfel de o protecție suplimentară. Toate aceste caracteristici contribuie la o durată de viață foarte lungă, de cel puțin 200 de cicluri de conectare. Prin urmare, Velox® este deosebit de potrivit pentru aplicații de backplane de mare viteză, cu un debit de date de 10 Gbit/s. Rezistența ridicată a conectorilor a fost deja demonstrată în cadrul testelor efectuate conform standardului VITA-46.
Prezentare generală a detaliilor
Prezentare generală a detaliilor
VITA46 – Specificații
Specificațiile Vita46, cunoscute și sub denumirea de VPX, descriu un nou sistem de conectori de mare viteză. Printre altele, se transmit Gigabit Ethernet, PCI Express, Serial RapidIO și InfiniBand. Sunt acceptate formatele de carduri Eurocard de 6HE și 3HE, cunoscute de la VMEbus, pentru a asigura o compatibilitate maximă. Astfel, devin posibile și sistemele hibride. Standardul VITA 46 a fost dezvoltat de organizația VITA în principal pentru sisteme informatice care trebuie să reziste la solicitări ridicate, cum ar fi aplicațiile militare.

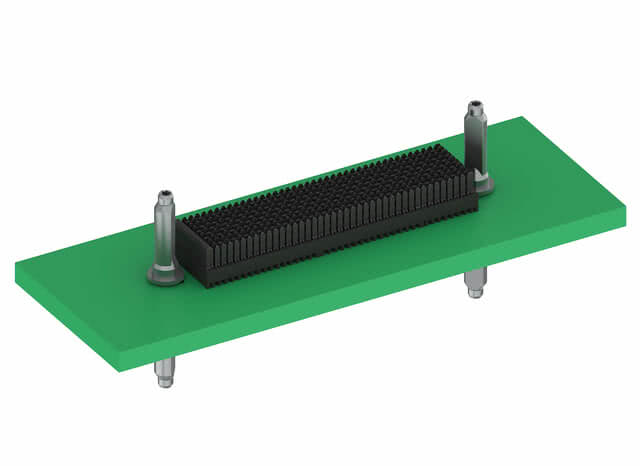

Patru forme de construcție diferite pot fi combinate modular între ele. Conectorii Velox® sunt foarte flexibili datorită numărului diferit de contacte. Această caracteristică este subliniată de posibilitatea de a echipa variantele individual.
Patru forme de construcție diferite pot fi combinate modular între ele. Conectorii Velox® sunt foarte flexibili datorită numărului diferit de contacte. Această caracteristică este subliniată de posibilitatea de a echipa variantele individual.
Perspectiva dezvoltatorului
„Sistemul de conectori Velox® a fost dezvoltat de ept special pentru sistemele VITA-46, cunoscute și sub denumirea de VPX. Velox® cuprinde patru tipuri diferite de conectori, care pot fi asamblați modular. În plus, clientul poate alege singur numărul de contacte. Acesta poate comanda fie conectori complet echipați cu 72 sau 144 de contacte, fie o configurație individuală a contactelor. Acest lucru oferă dezvoltatorilor o mare flexibilitate în proiectarea plăcilor de circuit imprimat. Sistemul a fost dezvoltat special pentru aplicații cu cerințe ridicate de performanță. Datorită acoperirii sale cu aur și a contactelor situate în interiorul corpului izolator, acesta este extrem de rezistent.”
Întrebări frecvente: Întrebări și răspunsuri despre Velox
Pentru ce viteze de transfer de date sunt potrivite conectorii Velox®? Conectorii Velox® de la ept sunt compatibili cu alți conectori de pe piață? Poate ept să ofere o placă de contact personalizată pentru conectorii Velox®?
Pentru ce viteze de transfer de date sunt potrivite conectorii Velox®?
Conectorii Velox® permit viteze de transfer de date de până la 10 Gbit/s.
Conectorii Velox® de la ept sunt compatibili cu alți conectori de pe piață?
ept garantează compatibilitatea totală a conectorilor Velox® cu toate sistemele VITA-46 disponibile pe piață.
Poate ept să ofere o placă de contact personalizată pentru conectorii Velox®?
Toate cele patru tipuri diferite de conectori Velox® sunt disponibile cu configurații personalizate.
