DIN 41612 conector pentru circuit imprimat
DIN 41612: Prezentare generală
Produse conform DIN 41612DIN 41612 „conector pentru circuit imprimat” – promisiunea de calitate EPTConectorii noștri pentru plăci de circuit imprimat: ✓ fiabili, ✓ rezistenți, ✓ disponibili în numeroase varianteCaracteristici ale conectorului DIN 41612 pentru aplicații placă-la-placătehnologie press-fit Tcom pressTipuri de construcțiePerspectiva dezvoltatoruluiÎNTREBĂRI FRECVENTETestimoniale
Caracteristici
- Sunt posibile
- diverse tehnici de conectare; contacte anticipate și întârziate la cerere
- ; precentrare
- ; diverse lungimi
- terminal; până la 160 de contacte pe conector; sunt disponibile
- conconector cu două până la cinci rânduri; conconector cu pas de 2,54 mm sau 5,08 mm; accesorii
- variate, precum Shroud, board lock, codificare
- ; conectori cu comutator pentru conectare în serie (Daisy Chaining
- ); omologare internațională, de exemplu conform UL
- ; transmisie de semnal până la 1,5 A
- ; transmisie de curent până la 5,6 A sau 15 A
- ; clemele de fixare și codificările oferă dezvoltatorilor și utilizatorilor un plus de siguranță și o multitudine de posibilități de utilizare.
Aplicații
- backplane – placă fiică, tehnica de tehnică rack de 19 inch (VME)
- , Board-to-Board, paralel sau stivuit
- , curent mare; utilizare
- ca conector periferic pentru interfețe externe de pe partea de cablare
- pe distanțe mai mari cu ajutorul cablu panglicăului plat
Filtre
conector mamă dreaptă
conector tată dreaptă
conector mamă 90°
conector tată 90°

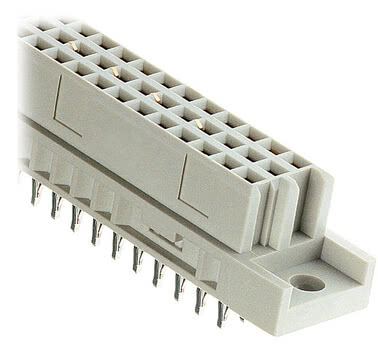

conector cu contacte de comutare
VME 64x

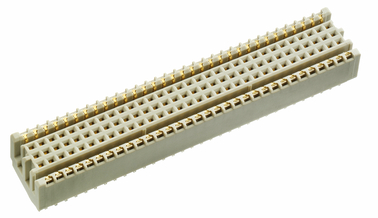

DIN 41612 VME 64x conector cu arc Articolul nr. 306-61067-12
Lungimea cablului: 4,6 mm, Număr de polițe: 160, Tehnologie de fixare prin presare, Nivelul 1, fără flanșă
Cu unghi drept
Tehnologie de fixare prin presare
Robust
DIN 41612 VME 64x conector cu arc Articolul nr. 306-62067-12
Lungimea cablului: 4,6 mm, Număr de polițe: 160, Tehnologie de fixare prin presare, Nivelul 1, Flanșă ANSI
Cu unghi drept
Tehnologie de fixare prin presare
Robust
DIN 41612 VME 64x conector cu arc Articolul nr. 306-67069-14
Lungimea racordului: 17 mm, cu zonă de conectare de clasa 1, Număr de polițe: 160, Tehnologie de fixare prin presare, Nivelul 1, Flanșă ANSI
Cu unghi drept
Tehnologie de fixare prin presare
Robust
DIN 41612 VME 64x conector cu arc Articolul nr. 306-60067-12
Lungimea cablului: 4,6 mm, Număr de polițe: 160, Tehnologie de fixare prin presare, Nivelul 1, Flanșă DIN
Cu unghi drept
Tehnologie de fixare prin presare
Robust
DIN 41612 VME 64x conector cu arc Articolul nr. 306-65069-14
Lungimea racordului: 17 mm, cu zonă de conectare de clasa 1, Număr de polițe: 160, Tehnologie de fixare prin presare, Nivelul 1, Flanșă DIN
Cu unghi drept
Tehnologie de fixare prin presare
Robust
DIN 41612 VME 64x conector cu arc Articolul nr. 306-66069-14
Lungimea racordului: 17 mm, cu zonă de conectare de clasa 1, Număr de polițe: 160, Tehnologie de fixare prin presare, Nivelul 1, fără flanșă
Cu unghi drept
Tehnologie de fixare prin presare
Robust
Accesorii
Codificare DIN 41612, tipurile B și C Articolul nr. 104-19003
pentru modelele B și C, previne montarea incorectă a componentelor, 1 bucată corespunde cu 4 pene
DIN 41612 Carcasă C/R Articolul nr. 115-15302
pentru plăci de circuit imprimat cu grosimea de 3,2 mm, pentru stâlpi cu lungimea de 17 mm, C/R
Cu unghi drept
DIN 41612 Carcasă C/R Articolul nr. 115-15401
pentru plăci de circuit imprimat cu grosimea de 2,4 mm, pentru stâlpi cu lungimea de 13 mm, C/R
Cu unghi drept
DIN 41612 Carcasă C/R Articolul nr. 115-15301
pentru plăci de circuit imprimat cu grosimea de 2,4 mm, pentru stâlpi cu lungimea de 17 mm, C/R
Cu unghi drept
DIN 41612 Carcasă C/R Articolul nr. 115-15402
pentru plăci de circuit imprimat cu grosimea de 3,2 mm, pentru stâlpi cu lungimea de 13 mm, C/R
Cu unghi drept
DIN 41612 Capac cu mișcare greoaie Articolul nr. 115-15405
pentru plăci de circuit imprimat cu grosimea de 3,2 mm, pentru stâlpi cu lungimea de 13 mm, C/R se mișcă greu
Cu unghi drept
DIN 41612 Carcasă cu mișcare greoaie, fără flanșă Articolul nr. 115-15408
pentru plăci de circuit imprimat cu grosimea de 3,2 mm, pentru stâlpi cu lungimea de 13 mm, C/R cu mișcare greoaie, fără flanșă
Cu unghi drept
DIN 41612 Capac C/R cu piuliță Articolul nr. 115-15701
pentru plăci de circuit imprimat cu grosimea de 3,2 mm, pentru stâlpi cu lungimea de 13 mm, C/R cu piuliță
Cu unghi drept
DIN 41612 Capac C/R cu piuliță Articolul nr. 115-15702
pentru plăci de circuit imprimat cu grosimea de 3,2 mm, pentru stâlpi cu lungimea de 17 mm, C/R cu piuliță
Cu unghi drept

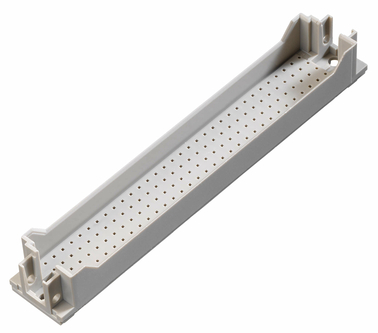

DIN 41612 Carcasă VME Articolul nr. 315-15401
pentru plăci de circuit imprimat cu grosimea de 3,4 mm, Lungimea stâlpului: 17 mm, x = 6 mm
Cu unghi drept
DIN 41612 Carcasă VME Articolul nr. 315-15402
pentru plăci de circuit imprimat cu grosimea de 4,6 mm, Lungimea stâlpului: 17 mm, x = 4,8 mm
Cu unghi drept

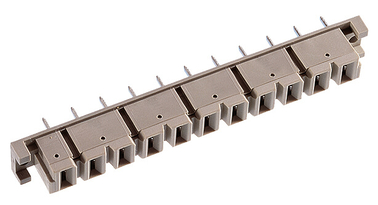

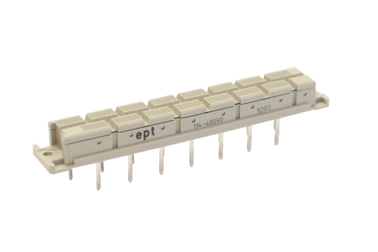

Codificare DIN 41612 pentru tipurile H11 și H15 Articolul nr. 114-30000
Limbă din plastic pentru codificare
Alte numere de stâlpi? Alte înălțimi de stivuire? Acoperiri de contact alternative? Variante personalizate? Contacte decalate?
DIN 41612 „conector pentru circuit imprimat” – promisiunea de calitate EPT
Personalizat și individual
: căile scurte de comunicare, timpii de reacție rapizi și aceiași interlocutori experimentați de-a lungul anilor vă garantează o calitate ridicată a informațiilor, precum și economii de timp și costuri.
Desigur, noi, cei de la ept, ne bucurăm oricând să vă primim în vizită la una dintre fabricile noastre!
: căile scurte de comunicare, timpii de reacție rapizi și aceiași interlocutori experimentați de-a lungul anilor vă garantează o calitate ridicată a informațiilor, precum și economii de timp și costuri.
Desigur, noi, cei de la ept, ne bucurăm oricând să vă primim în vizită la una dintre fabricile noastre!
Fiabilitate și rapiditate
: ept combină fiabilitatea și stabilitatea dobândite de-a lungul anilor cu o flexibilitate ridicată, datorită independenței maxime față de furnizori și a propriului departament de sculărie (fabricare de matrițe). Pentru dumneavoastră, acest lucru înseamnă un „time to market” mai scurt, răspunsuri rapide și clare la întrebările dumneavoastră, precum și controlul independent și adaptabil al priorităților.
: ept combină fiabilitatea și stabilitatea dobândite de-a lungul anilor cu o flexibilitate ridicată, datorită independenței maxime față de furnizori și a propriului departament de sculărie (fabricare de matrițe). Pentru dumneavoastră, acest lucru înseamnă un „time to market” mai scurt, răspunsuri rapide și clare la întrebările dumneavoastră, precum și controlul independent și adaptabil al priorităților.
Calitate
generală excelentă Cea mai mică rată de defectare pe piață în condiții reale de utilizare și respectarea strictă a termenelor de livrare (livrare la timp) vă garantează un risc redus de defecțiuni și evitarea opririlor costisitoare ale liniei de producție. Această afirmație este susținută de un sistem funcțional de management al calității și al mediului, certificat conform ISO 9001, ISO 14001 și TS 16949.
Producția proprie realizată cu scule proprii, precum și departamentul intern de galvanizare asigură o calitate ridicată a produselor și teste continue și fiabile.
generală excelentă Cea mai mică rată de defectare pe piață în condiții reale de utilizare și respectarea strictă a termenelor de livrare (livrare la timp) vă garantează un risc redus de defecțiuni și evitarea opririlor costisitoare ale liniei de producție. Această afirmație este susținută de un sistem funcțional de management al calității și al mediului, certificat conform ISO 9001, ISO 14001 și TS 16949.
Producția proprie realizată cu scule proprii, precum și departamentul intern de galvanizare asigură o calitate ridicată a produselor și teste continue și fiabile.
Conectorii noștri pentru plăci de circuit imprimat: ✓ fiabili, ✓ rezistenți, ✓ disponibili în numeroase variante
Conectorii pentru plăci de circuit imprimat (conector pentru circuit imprimat) conform standardului DIN 41612 sunt conectori industriali de înaltă calitate, testați de mii de ori și utilizați de peste 50 de ani.
Robuste
, plăcile de circuit imprimat cu conectori DIN41612 pot rezista chiar și la condiții de mediu dificile, precum șocuri, vibrații, gaze nocive și multe altele. Datorită tehnologiilor noastre speciale de contact, acestea asigură o prelucrare solidă și toleranțe ridicate la contactare și conectare. La prelucrare, puteți alege între tehnica de inserare prin presare (tehnologie press-fit), tehnica de lipire (variantă pentru lipire), lipire manuală (Händlöt), WireWrap, Faston, cleme de tăiere pentru cablu panglică sau THRT.
, plăcile de circuit imprimat cu conectori DIN41612 pot rezista chiar și la condiții de mediu dificile, precum șocuri, vibrații, gaze nocive și multe altele. Datorită tehnologiilor noastre speciale de contact, acestea asigură o prelucrare solidă și toleranțe ridicate la contactare și conectare. La prelucrare, puteți alege între tehnica de inserare prin presare (tehnologie press-fit), tehnica de lipire (variantă pentru lipire), lipire manuală (Händlöt), WireWrap, Faston, cleme de tăiere pentru cablu panglică sau THRT.
Fiabilitate
: Conectorii noștri pentru plăci de circuit imprimat, realizați cu tehnica -tehnologie press-fit Tcom press®, prezintă cea mai mică rată de defectare în condiții reale de utilizare de pe piață. În combinație cu o înaltă fiabilitate a livrărilor (livrare la timp), vă garantăm un risc redus de defecțiuni și evitarea opririlor costisitoare ale liniei de producție. Termenele de livrare pentru livrările efectuate direct de noi vor fi stabilite de comun acord cu dumneavoastră. În cazul în care apar întârzieri de livrare din cauza unor evenimente externe, vă vom informa cât mai curând posibil și vom stabili o nouă dată de livrare. Pentru comenzile plasate la partenerii noștri, vă rugăm să contactați direct partenerul respectiv.
: Conectorii noștri pentru plăci de circuit imprimat, realizați cu tehnica -tehnologie press-fit Tcom press®, prezintă cea mai mică rată de defectare în condiții reale de utilizare de pe piață. În combinație cu o înaltă fiabilitate a livrărilor (livrare la timp), vă garantăm un risc redus de defecțiuni și evitarea opririlor costisitoare ale liniei de producție. Termenele de livrare pentru livrările efectuate direct de noi vor fi stabilite de comun acord cu dumneavoastră. În cazul în care apar întârzieri de livrare din cauza unor evenimente externe, vă vom informa cât mai curând posibil și vom stabili o nouă dată de livrare. Pentru comenzile plasate la partenerii noștri, vă rugăm să contactați direct partenerul respectiv.
Varietate mare de variante Cu 12 forme de bază și 25 de variante,
oferim aproape întreaga gamă de conectori industriali conform standardului DIN 41612. Fie că este vorba de conectori de tip „conector mamă”, „conector tată”, „conector cu contacte de comutare”, VME64x sau variante cu prindere prin tăiere; conectorii noștri pentru plăci de circuit imprimat și mufele conform standardului DIN 41612 sunt versatili și extrem de fiabili. Dacă aveți nevoie de alte conectori PCB conform standardului DIN 41612, vă putem pune la dispoziție alte variante la cerere, într-un timp scurt.
oferim aproape întreaga gamă de conectori industriali conform standardului DIN 41612. Fie că este vorba de conectori de tip „conector mamă”, „conector tată”, „conector cu contacte de comutare”, VME64x sau variante cu prindere prin tăiere; conectorii noștri pentru plăci de circuit imprimat și mufele conform standardului DIN 41612 sunt versatili și extrem de fiabili. Dacă aveți nevoie de alte conectori PCB conform standardului DIN 41612, vă putem pune la dispoziție alte variante la cerere, într-un timp scurt.
Disponibilitate
: Suntem în mare măsură independenți de furnizori. Propria noastră unitate de sculărie (fabricare de matrițe) ne permite să oferim fiabilitate și stabilitate pe termen lung, combinate cu o flexibilitate ridicată. Astfel, beneficiați de un „time to market” mai rapid. Serviciul nostru de asistență vă răspunde la întrebări rapid și fiabil.
: Suntem în mare măsură independenți de furnizori. Propria noastră unitate de sculărie (fabricare de matrițe) ne permite să oferim fiabilitate și stabilitate pe termen lung, combinate cu o flexibilitate ridicată. Astfel, beneficiați de un „time to market” mai rapid. Serviciul nostru de asistență vă răspunde la întrebări rapid și fiabil.
Fabricat în UE
Producția proprie, realizată cu scule proprii, precum și departamentul intern de galvanizare asigură o calitate ridicată a produselor și teste continue și fiabile. Conectorii noștri industriali conform standardului DIN 41612 sunt fabricați în Germania și Cehia.
Producția proprie, realizată cu scule proprii, precum și departamentul intern de galvanizare asigură o calitate ridicată a produselor și teste continue și fiabile. Conectorii noștri industriali conform standardului DIN 41612 sunt fabricați în Germania și Cehia.
Certificări
EPT este certificată conform standardelor ISO 9001, ISO 14001 și TS 16949. Certificările, autorizațiile și rapoartele de testare pentru SUA și Canada, precum și documentele privind RoHS, REACH, POP, reciclarea și chestionarul nostru privind „minerale de conflict” (minerale din zone de conflict) pot fi găsite aici.
EPT este certificată conform standardelor ISO 9001, ISO 14001 și TS 16949. Certificările, autorizațiile și rapoartele de testare pentru SUA și Canada, precum și documentele privind RoHS, REACH, POP, reciclarea și chestionarul nostru privind „minerale de conflict” (minerale din zone de conflict) pot fi găsite aici.

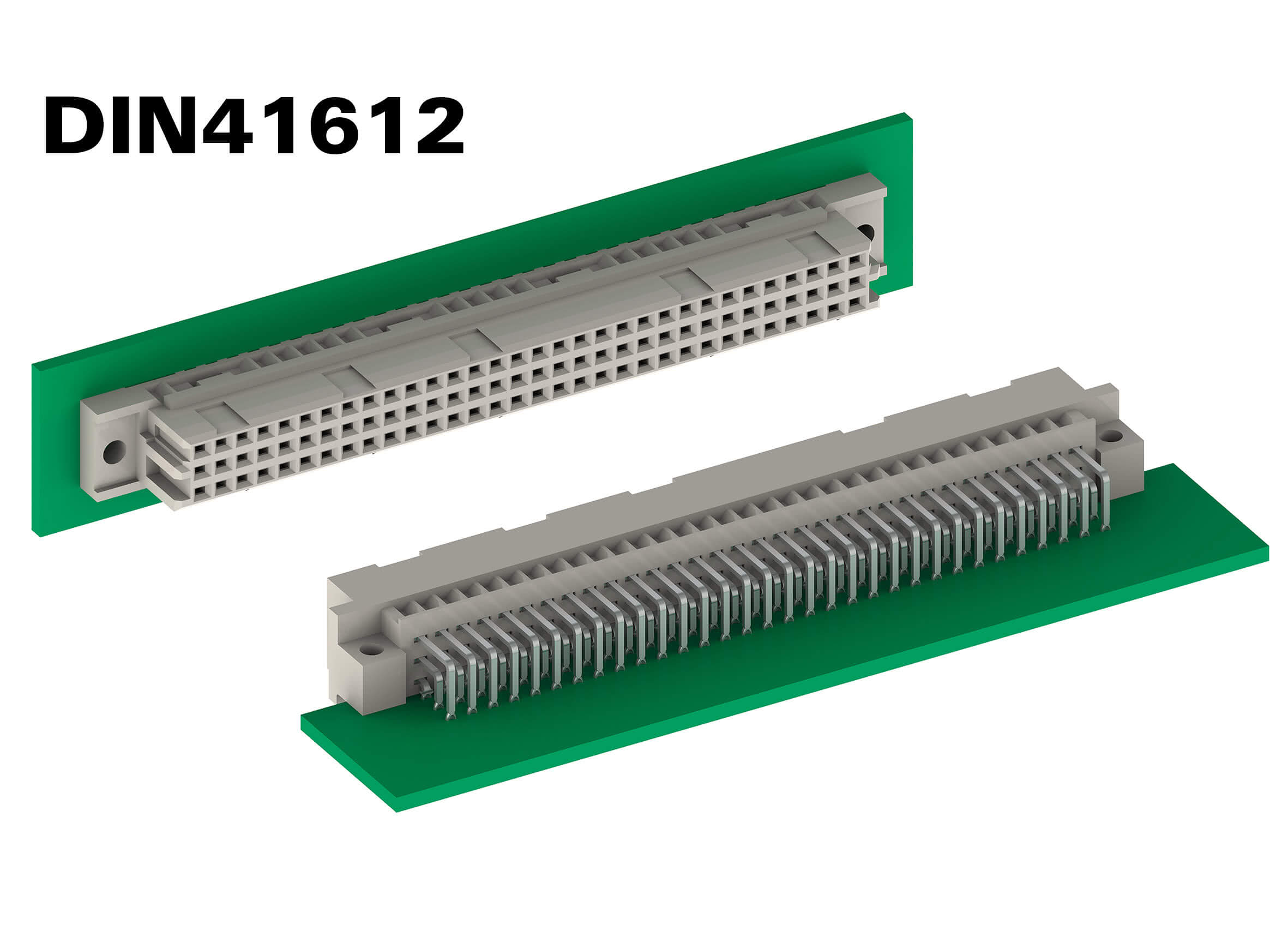

Caracteristici ale conectorului DIN 41612 pentru aplicații placă-la-placă
În special ca conector industrial, conectorul DIN 41612 este în continuare larg răspândit. De exemplu, magistrala VME, disponibilă pe piață de peste 35 de ani, se bazează pe conectori DIN. Astfel, aceasta și-a asigurat o poziție foarte bună în domeniul PC-urilor industriale și este utilizată în continuare chiar și în noile dezvoltări. Multitudinea de tipuri de construcție și tehnici de conectare (tehnologie press-fit, lipire prin imersie, lipire manuală, tehnică wire wrap, Crimp și THR) ale conectorilor DIN acoperă un spectru larg de aplicații. În plus, construcția robustă și fiabilă asigură în continuare viitorul acestor conectori pentru circuit imprimat. În prezent, conectorele DIN 41612 sunt utilizați atât în aplicații de transmisie a semnalelor, cât și în cele de transmisie a curenților de mare intensitate. Și asta în toate domeniile electronicii industriale: de la tehnologia de control, la sistemele de comandă a motoarelor, până la PC-urile industriale.
Informații suplimentare despre Leiterplatten-conector pentru plăci de circuit imprimat DIN 41612:
Informații suplimentare despre Leiterplatten-conector pentru plăci de circuit imprimat DIN 41612:
Produse conform DIN 41612DIN 41612 „conector pentru circuit imprimat” – promisiunea de calitate EPTConectorii noștri pentru plăci de circuit imprimat: ✓ fiabili, ✓ rezistenți, ✓ disponibili în numeroase varianteCaracteristici ale conectorului DIN 41612 pentru aplicații placă-la-placătehnologie press-fit Tcom pressTipuri de construcțiePerspectiva dezvoltatoruluiÎNTREBĂRI FRECVENTETestimoniale
Prezentare generală a detaliilor
Prezentare generală a detaliilor

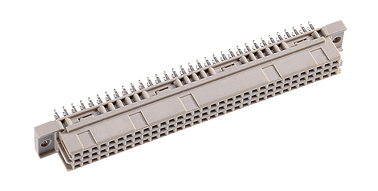

tehnologie press-fit Tcom press de la ept
Având în vedere miniaturizarea crescândă a ansamblurilor și densitatea mai mare a componentelor pe plăcile de circuit imprimat, se utilizează din ce în ce mai des tehnica de inserare fără lipire (tehnologie press-fit). Conexiunile press-fit se realizează prin introducerea unui pin de conector într-un orificiu al plăcii de circuit imprimat prevăzut cu găuri de trecere. gaură metalizată permite o conexiune electrică între straturile opuse ale plăcii de circuit imprimat. În acest scop, se forează un orificiu prin placa Europlatine și se aplică cupru ca material de suport.
Conectarea se realizează prin aplicarea unei forțe definite și controlate – un avantaj enorm pentru o calitate constantă și o prelucrare rapidă și fără probleme. Particularitatea: pinul de presare (pin press-fit) are o diagonală mai mare decât diametrul orificiului din placa de circuit imprimat. Flexibilitatea se regăsește în zona de presare (zonă press-fit).
Sculele de presare permit presarea mai multor conectori (conector) în același timp. Spre deosebire de lipire, plăcile de circuit imprimat nu sunt supuse la solicitări termice. Între pinul de presare și peretele orificiului se formează o conexiune etanșă la gaze, durabilă, cu o bună conductivitate mecanică și electrică, cu o rezistență de rezistență de contact scăzută.
Conectarea se realizează prin aplicarea unei forțe definite și controlate – un avantaj enorm pentru o calitate constantă și o prelucrare rapidă și fără probleme. Particularitatea: pinul de presare (pin press-fit) are o diagonală mai mare decât diametrul orificiului din placa de circuit imprimat. Flexibilitatea se regăsește în zona de presare (zonă press-fit).
Sculele de presare permit presarea mai multor conectori (conector) în același timp. Spre deosebire de lipire, plăcile de circuit imprimat nu sunt supuse la solicitări termice. Între pinul de presare și peretele orificiului se formează o conexiune etanșă la gaze, durabilă, cu o bună conductivitate mecanică și electrică, cu o rezistență de rezistență de contact scăzută.
Avantajele dvs. oferite de conectorul DIN 41612 datorită tehnicii de tehnologie press-fit Tcom press®
- Conectare electrică, mecanică, etanșă la gaze, rezistentă la
- coroziune și cu rezistență electrică redusă Forțe de fixare
- ridicate Fără defecte de lipire, reziduuri de flux sau altele asemenea
- Nu este necesară spălarea
- suplimentară Fără solicitări termice asupra plăcii Euro
- Fără solicitări termice asupra componentelor
- electronice Reciclare posibilă prin simpla presare
- Proces de asamblare eficient și economic
- Posibilitatea asamblării pe ambele fețe ale plăcii de circuit imprimat
contact întârziat „vor-” și „nach-” la conectorul DIN 41612
Familia de familie de conectori DIN 41612/IEC 60603-2 este alcătuită din 12 tipuri de bază cu variante complementare. Pentru DIN-conector din tipurile B, C, R, D și E pot fi utilizate contactele tată cu avans de 0,8 mm sau 1,0 mm în orice poziție din rândurile a, b, c, d și e. Pentru tip F și G sunt posibile avansuri de 1,3 mm.
De ce să utilizați un contact anticipat sau întârziat?
Contactele anticipate și întârziate sunt utilizate în electrotehnică pentru a preveni vârfurile de tensiune și, prin urmare, supratensiunea. În cazul acestor contacte, conexiunea se stabilește prima sau ultima dată și, de asemenea, se întrerupe prima sau ultima dată.
Aveți nevoie de un conector cu contacte anticipate și întârziate?
Nicio problemă. La noi puteți obține echipări speciale pentru tipurile DIN B, C, R, D, E, F și G. Contactul anticipat poate fi utilizat în orice poziție dorită.
Contactați-ne »
De ce să utilizați un contact anticipat sau întârziat?
Contactele anticipate și întârziate sunt utilizate în electrotehnică pentru a preveni vârfurile de tensiune și, prin urmare, supratensiunea. În cazul acestor contacte, conexiunea se stabilește prima sau ultima dată și, de asemenea, se întrerupe prima sau ultima dată.
Aveți nevoie de un conector cu contacte anticipate și întârziate?
Nicio problemă. La noi puteți obține echipări speciale pentru tipurile DIN B, C, R, D, E, F și G. Contactul anticipat poate fi utilizat în orice poziție dorită.
Contactați-ne »
Conectori pentru plăci de circuit imprimat DIN 14162 – Tipuri
conector de semnal (conectori de semnal) cu pas (raster) de 2,54 mm
, conform DIN 41612 tip B, Q + DIN 41612 tip C, R
Tipul tip B cu două rânduri și tipul C DIN 41612 cu trei rânduri constau dintr-o bară de contact unghiulară cu lame unghiulare și o bară de contact unghiulară/baretă mamă dreaptă. Dacă sunt necesare conectori tată drepti și conectori mamă unghiulari, sunt disponibile tip Q cu două rânduri și tip R cu trei rânduri.
Toate cele 4 serii sunt disponibile în versiuni de jumătate și o treime. Ca variante de conectare, se pot alege tehnica de presare, lipirea pe undă și THR.
Deoarece tipurile de construcție B și Q, precum și C și R, pot fi combinate, există posibilitatea de a conecta plăcile de circuit imprimat la un unghi de 90°, în paralel sau chiar orizontal.

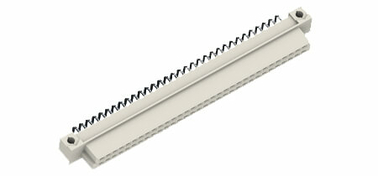

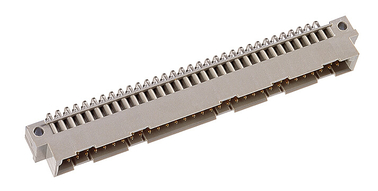

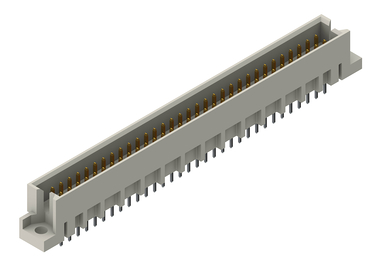

Conectori DIN 41612 – tip B + Q:
- tip B: conector tată cu unghiuri unghiulare, conector mamă
- cu unghiuri drepte - tip Q: conector tată cu unghiuri unghiulare, conector mamă cu unghiuri drepte
- 64 de
contacte - Lungime: 95 mm, lățime: 8,6 mm

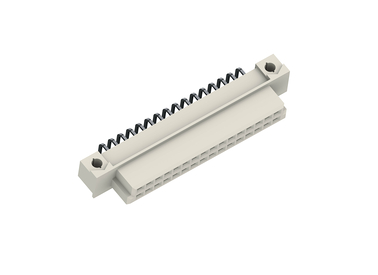

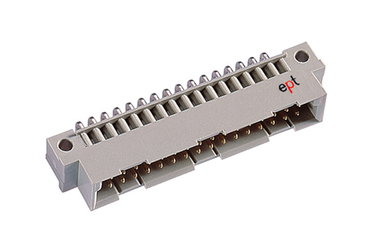

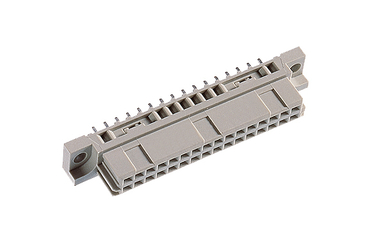

Conector DIN 41612 - tip B/2 + Q/2:
- tip B: conector tată unghiulară, conector mamă
dreaptă - tip Q: conector tată dreaptă, conector mamă
unghiulară - 32 de contacte -
Lungime: 55 mm, lățime: 8,6 mm

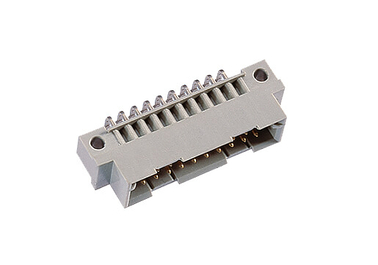

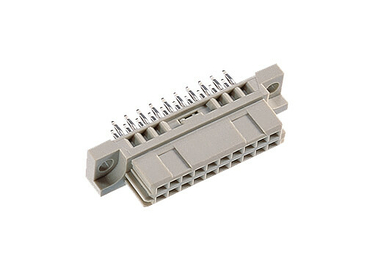

Conector DIN 41612 - tip B/3 + Q/3:
- tip B: conector tată unghiular, conector mamă
- tip- conector mamă- tip- conector mamă-
20 contacte -
Lungime: 39 mm, lățime: 8,6 mm

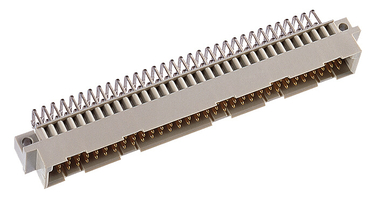

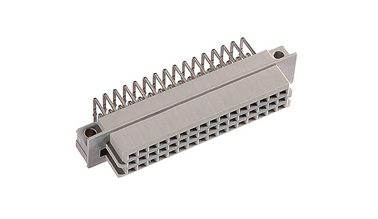

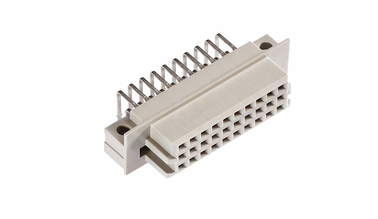

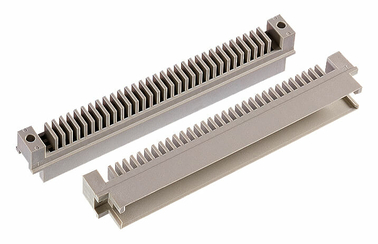

Conector DIN 41612 - tip C + R:
- tip C: conector tată cu unghiuri unghiulare, conector mamă
cu arcuri drepte - tip- R: conector tată cu unghiuri unghiulare, conector mamă cu
arcuri drepte
- 96 de
contacte
- Lungime: 95 mm, lățime: 11 mm

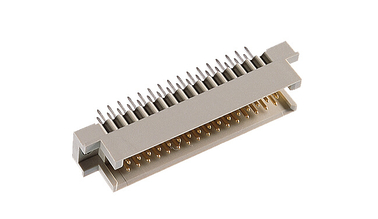

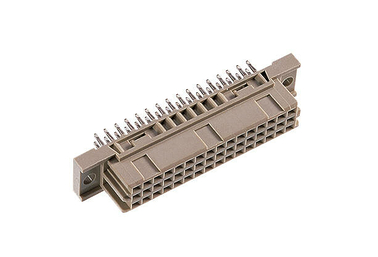

Conector

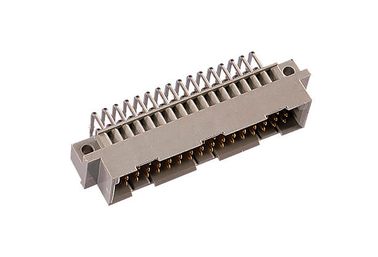

DIN 41612 - tip C/2 + R/2:tip
-
- tip C: conector tată unghiular, conector mamă
dreaptă - tip R: conector tată unghiular, conector mamă
dreaptă - 30 de contacte -
Lungime: 39 mm, lățime: 11 mm
Cu toate tipurile de construcție menționate, se pot transmite curenți de funcționare de până la 1,6 A la 20 °C.
Conectorii de semnal DIN (conector de semnal) sunt folosiți frecvent în domeniul IT/EDV pentru a conecta placă plug-in la backplane.
Toate cele 4 serii sunt disponibile în versiuni de jumătate și o treime. Ca variante de conectare, se pot alege tehnica de presare, lipirea pe undă și THR.
Deoarece tipurile de construcție B și Q, precum și C și R, pot fi combinate, există posibilitatea de a conecta plăcile de circuit imprimat la un unghi de 90°, în paralel sau chiar orizontal.
Conectori DIN 41612 – tip B + Q:
- tip B: conector tată cu unghiuri unghiulare, conector mamă
- cu unghiuri drepte - tip Q: conector tată cu unghiuri unghiulare, conector mamă cu unghiuri drepte
- 64 de
contacte - Lungime: 95 mm, lățime: 8,6 mm
Conector DIN 41612 - tip B/2 + Q/2:
- tip B: conector tată unghiulară, conector mamă
dreaptă - tip Q: conector tată dreaptă, conector mamă
unghiulară - 32 de contacte -
Lungime: 55 mm, lățime: 8,6 mm
Conector DIN 41612 - tip B/3 + Q/3:
- tip B: conector tată unghiular, conector mamă
- tip- conector mamă- tip- conector mamă-
20 contacte -
Lungime: 39 mm, lățime: 8,6 mm
Conector DIN 41612 - tip C + R:
- tip C: conector tată cu unghiuri unghiulare, conector mamă
cu arcuri drepte - tip- R: conector tată cu unghiuri unghiulare, conector mamă cu
arcuri drepte
- 96 de
contacte
- Lungime: 95 mm, lățime: 11 mm
Conector
DIN 41612 - tip C/2 + R/2:tip
-
- tip C: conector tată unghiular, conector mamă
dreaptă - tip R: conector tată unghiular, conector mamă
dreaptă - 30 de contacte -
Lungime: 39 mm, lățime: 11 mm
Cu toate tipurile de construcție menționate, se pot transmite curenți de funcționare de până la 1,6 A la 20 °C.
Conectorii de semnal DIN (conector de semnal) sunt folosiți frecvent în domeniul IT/EDV pentru a conecta placă plug-in la backplane.

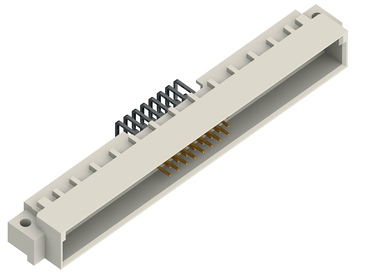

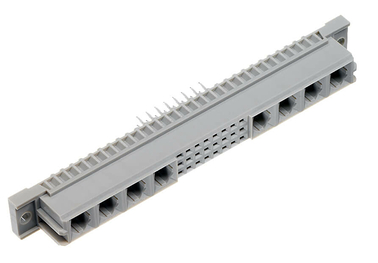

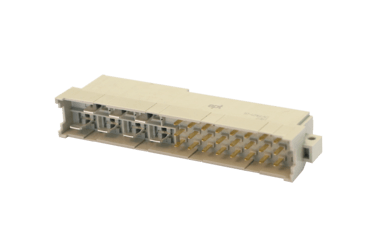

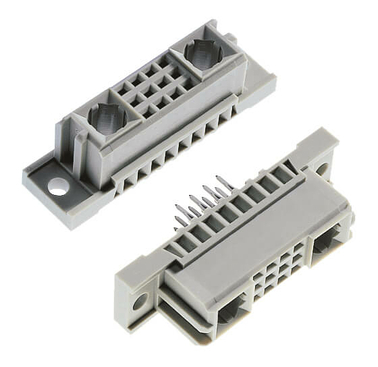

Semnal și alimentare (30 A) într-un conector
pentru plăci de circuit imprimat DIN 41612, tip M
Tipul M oferă contacte de curent mare și de semnal într-un singur conector. În acest caz, conector mamă-ul drept și conector tată-ul unghiular pot fi echipate, la alegere, cu 6 contacte de semnal și 10 contacte coaxiale, sau cu 24/8, 42/6, 60/4, 78/2. În plus, șina din serie M este disponibilă și în variantele M/2 – 30/2 și M/3 – 12/2.
Această variantă de conector pentru circuite imprimate este utilizată, de exemplu, în sistemele de control pentru instalațiile de îmbuteliere.
Această variantă de conector pentru circuite imprimate este utilizată, de exemplu, în sistemele de control pentru instalațiile de îmbuteliere.
pas 5,08 mm – Putere (5,6 A)
DIN 41612 tip D, E + DIN 41612 tip F, G + DIN 41612 tip F plată, G plată
Cei care doresc să transmită curenți de până la 5,6 A pot recurge la conectorul DIN 41612 cu două rânduri, tip D, și la cel cu trei rânduri, tip E. Ambele variante au o pas de 5,08 mm. În mod standard, conector tată cu lame este unghiular, iar conector mamă cu arcuri este dreaptă.

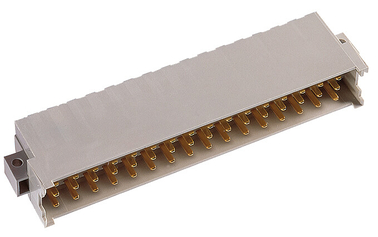

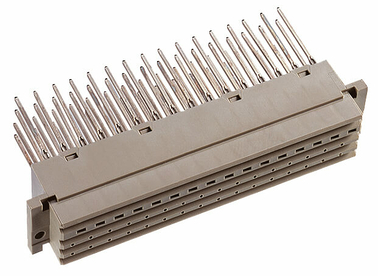

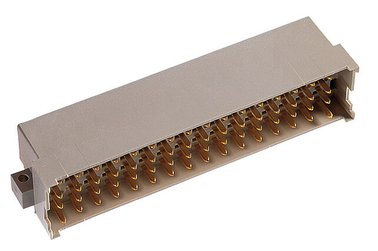

Destinate aceleiași aplicații, dar cu un design mai robust, sunt conectorii pentru plăci de circuit imprimat DIN 41612 tip F (cu trei rânduri) și DIN 41612 tip G (cu patru rânduri). Pentru ambele conector pentru circuit imprimat-Typen, baretă mamă este disponibilă, pe lângă înălțimea standard, și într-o variantă mai joasă. Astfel, pot fi realizate distanțe diferite între plăci. tip
ele F și G conform standardului DIN 41612 sunt utilizate în principal în feroviar feroviară.

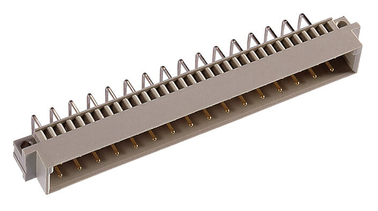

tip D (tipul D)
:- 32 de
contacte- 2 rânduri

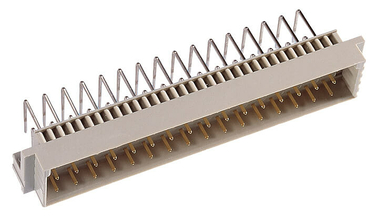

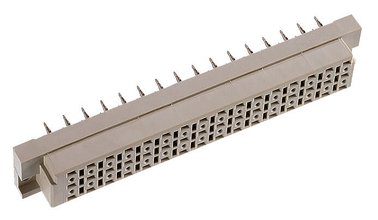

tipa E (tipul E)
:- 48 de contacte-
2 rânduri
tipa F (tipul F)
:- 48 de contacte-
3 rânduri
tipa F plată
:- 48 de
contacte- 3 rânduri
tipa G (tipul G)
:- 64 de contacte-
4 rânduri

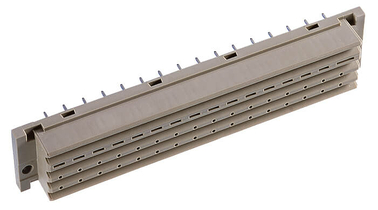

tipa G plată
:- 64 de
contacte- 4 rânduri
Destinate aceleiași aplicații, dar cu un design mai robust, sunt conectorii pentru plăci de circuit imprimat DIN 41612 tip F (cu trei rânduri) și DIN 41612 tip G (cu patru rânduri). Pentru ambele conector pentru circuit imprimat-Typen, baretă mamă este disponibilă, pe lângă înălțimea standard, și într-o variantă mai joasă. Astfel, pot fi realizate distanțe diferite între plăci. tip
ele F și G conform standardului DIN 41612 sunt utilizate în principal în feroviar feroviară.
tip D (tipul D)
:- 32 de
contacte- 2 rânduri
tipa E (tipul E)
:- 48 de contacte-
2 rânduri
tipa F (tipul F)
:- 48 de contacte-
3 rânduri
tipa F plată
:- 48 de
contacte- 3 rânduri
tipa G (tipul G)
:- 64 de contacte-
4 rânduri
tipa G plată
:- 64 de
contacte- 4 rânduri
pas 5,08 mm cu conector Faston 15
A DIN 41612 H11, DIN 41612 H15, tip mixt DIN 41612 H7/F24

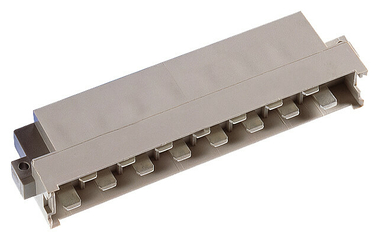

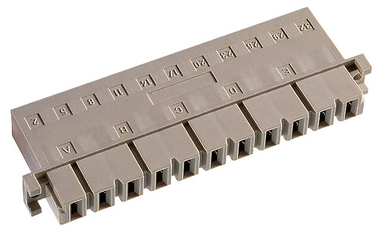

Pentru o conexiune Faston aveți nevoie de DIN 41612 H11, DIN 41612 H15 sau de tipul mixt DIN 41612 H7/F24. Conectorul cu arc (conector mamă) al modelelor H11 și H15 este disponibil în două înălțimi diferite. O bară interesantă este modelul H7/F25, cu 7 conexiuni Faston (15 A) și 24 de contacte de alimentare (5,6 A).
Conectori VME 64x pentru panouri de fundal
destinate sistemelor de magistrală multi-utilizator Vita
O particularitate a serie DIN 41612 o reprezintă conector mamă VME64x cu 5 rânduri. Cu 160 de contacte, această conector mamă este disponibilă în 3 variante diferite și 2 lungimi de contact, în tehnica de tehnologie press-fit. Versiunea actuală VME64 oferă o lățime de bus de 64 de biți.
conector mamă VME64x conform standardului DIN 41612 este utilizată, printre altele, în industria aeronautică, spațială și de apărare.
conector mamă VME64x conform standardului DIN 41612 este utilizată, printre altele, în industria aeronautică, spațială și de apărare.
Conector DIN
41612 pentru conectare în serie
Multe sisteme de magistrală din domeniul automatizărilor sunt conectate după principiul „Daisy Chain”. Conectarea în serie a liniilor de semnal prin mai multe plăci de circuit imprimat este o procedură obișnuită. Cu toate acestea, dacă se deconectează anumite plăci de circuit imprimat, trebuie introduse jumperi. Această problemă poate fi rezolvată mai elegant cu ajutorul conectorilor cu comutator. La deconectarea plăcii placă fiică, contactul este scurtcircuitat automat, astfel încât nu este necesară introducerea inutilă a jumperilor.
Prezentare generală a tipurilor de construcție
DIN 41612 tip B, B/2,
B/3• Standard (X): 4,
9• avans (Y) + 1,0 mm: 5,9•
întârziere (Y) -0,8 mm: 4,1
B/3• Standard (X): 4,
9• avans (Y) + 1,0 mm: 5,9•
întârziere (Y) -0,8 mm: 4,1

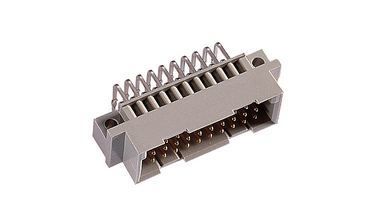

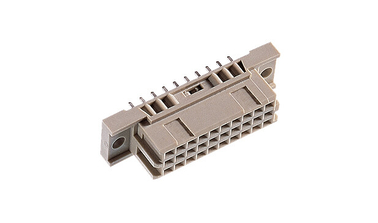

DIN 41612 tip C, C/2,
C/3• Standard (X): 4,
9• avans (Y) + 1,0 mm: 5,9•
întârziere (Y) -0,8 mm: 4,1
C/3• Standard (X): 4,
9• avans (Y) + 1,0 mm: 5,9•
întârziere (Y) -0,8 mm: 4,1

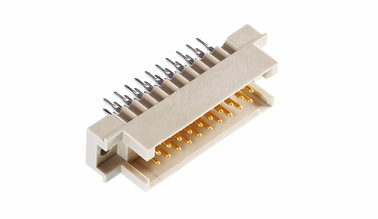

DIN 41612 tip R, R/2, R/3
parte de cuplare
• Standard (X): 4,
9• avans (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
întârziere (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
parte de conectare
• Standard (X): 13,
0 • avans (Y) + 0,8 mm: 13,
8 • întârziere (Y) -0,4 mm: 12,6 | -0,8: 12,2
parte de cuplare
• Standard (X): 4,
9• avans (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
întârziere (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
parte de conectare
• Standard (X): 13,
0 • avans (Y) + 0,8 mm: 13,
8 • întârziere (Y) -0,4 mm: 12,6 | -0,8: 12,2
DIN 41612 tip
D• Standard (X): 4,
9• avans (Y) + 0,8 mm: 5,7
D• Standard (X): 4,
9• avans (Y) + 0,8 mm: 5,7
DIN 41612 tip E (pas 2,54 mm)
• Standard (X): 4,
9• avans (Y) + 0,8 mm: 5,7 (seria a, c, e)
DIN 41612 tip E (pas 5,08 mm)
• Standard (X): 4,
9• avans (Y) + 0,8 mm: 5,7 (seria a)
• Standard (X): 4,
9• avans (Y) + 0,8 mm: 5,7 (seria a, c, e)
DIN 41612 tip E (pas 5,08 mm)
• Standard (X): 4,
9• avans (Y) + 0,8 mm: 5,7 (seria a)
DIN 41612 tip
F• Standard (X): 6,
1• avans (Y) + 1,3 mm: 7,4
F• Standard (X): 6,
1• avans (Y) + 1,3 mm: 7,4
DIN 41612 tip
G• Standard (X): 6,
1• avans (Y) + 1,3 mm: 7,4
G• Standard (X): 6,
1• avans (Y) + 1,3 mm: 7,4
Gama de conector ept conform DIN 41612 / IEC 60603-2
„De peste 50 de ani sunt utilizate conector care respectă standardul actual IEC 60603-2 (anterior: DIN 41612). Și asta dintr-un motiv întemeiat. Chiar dacă tehnologia a evoluat și, în era IoT și a Industriei 2.0, aplicațiile devin mai mici, dar conțin totuși mai multe module, conectorele DIN sunt la fel de actuale ca și acum cinci decenii – datorită compatibilității lor cu cele mai noi proiecte de plăci, favorizată de marea diversitate de tipuri de construcție, număr de poli și tehnici de conectare.
Pe lângă tehnica de lipire și cea de wire wrap, la ept aveți și posibilitatea de a obține familia de conectorfamilie de conectori în zonă press-fit de presare Tcom dezvoltată de ept.
Gama de produse ept DIN 41612 / IEC 60603-2 cuprinde 12 forme de bază, precum și alte versiuni complementare cu pas de 2,54 mm sau 5,08 mm. Sunt disponibile atât conectori de semnal cu o curent admisibil de până la 1,5 A, cât și conectori de putere cu până la 5,6 A sau chiar 15 A pe pin. Această diversitate de variante permite utilizarea familie de conectori într-un domeniu de aplicații extrem de larg. Standardizarea asigură compatibilitatea conectorilor între diferiți producători.”
Wolfgang Schmid, manager de produs la ept GmbH
DIN 41612 / IEC 60603-2 conector pentru circuit imprimat
Pe lângă tehnica de lipire și cea de wire wrap, la ept aveți și posibilitatea de a obține familia de conectorfamilie de conectori în zonă press-fit de presare Tcom dezvoltată de ept.
Gama de produse ept DIN 41612 / IEC 60603-2 cuprinde 12 forme de bază, precum și alte versiuni complementare cu pas de 2,54 mm sau 5,08 mm. Sunt disponibile atât conectori de semnal cu o curent admisibil de până la 1,5 A, cât și conectori de putere cu până la 5,6 A sau chiar 15 A pe pin. Această diversitate de variante permite utilizarea familie de conectori într-un domeniu de aplicații extrem de larg. Standardizarea asigură compatibilitatea conectorilor între diferiți producători.”
Wolfgang Schmid, manager de produs la ept GmbH
DIN 41612 / IEC 60603-2 conector pentru circuit imprimat
Întrebări frecvente: Întrebări și răspunsuri privind conectorul pentru plăci de circuit imprimat DIN 41612
Cum pot fi prelucrate conector conform standardului DIN 41612?Ce tipuri de curent pot fi transmise prin conectori DIN 41612?Sunt conector DIN 41612 conformi cu RoHS?Ce decalaj tolerează conector conform DIN 41216 la conectare?Există unelte adecvate pentru prelucrarea conectorilor ept conform standardului DIN 41216? Care
Cum pot fi prelucrate conector conform standardului DIN 41612?
În funcție de tehnica de conectare (tehnică de conectare), se utilizează tehnica de presare sau tehnica de lipire (variantă pentru lipire), precum și tehnologia through-hole reflow, conexiunea Faston (terminal Faston) sau tehnica de conectare prin tăiere (conexiune prin deplasarea izolației (IDC), IDC)
Ce tipuri de curent pot fi transmise prin conectori DIN 41612?
Sunt disponibile atât conectori de semnal cu o capacitate de curent admisibil de până la 1,5 A, cât și conectori de alimentare cu până la 5,6 A sau chiar 15 A pe pin.
Sunt conector DIN 41612 conformi cu RoHS?
Da, toți.
Ce decalaj tolerează conector conform DIN 41216 la conectare?
Conectorii DIN dispun de o toleranță ridicată la decalaj. Astfel, la conectarea conectorilor de tip „Messer” și „conector mamă”, este permis un decalaj central (dezaliniere radială) de 1 mm pe axele longitudinală și transversală. Toleranța la înclinare unghiulară este de 4° pe axa longitudinală și de 2° pe axa transversală.
Există unelte adecvate pentru prelucrarea conectorilor ept conform standardului DIN 41216? Care
Da, vă oferim unelte adecvate, adaptate la conector-ul dumneavoastră.
Recenzii privind conectorii pentru plăci de circuit imprimat conform standardului DIN
Respectăm dorința clienților noștri de a păstra confidențialitatea și, prin urmare, nu menționăm sursele în continuare. Cu toate
acestea, garantăm fără rezerve autenticitatea acestor declarații.
acestea, garantăm fără rezerve autenticitatea acestor declarații.
Clienții noștri trebuie să se poată adapta în siguranță la echipamentele noastre chiar și în condiții dificile. De aceea, de ani de zile ne bazăm pe standardul ridicat de calitate al conectorilor DIN (conector) de la ept.
„M-a convins gama largă de conectori cu inserție prin presare, inclusiv variantele cu unghi.”
Prin utilizarea variantei THR, etapa de lipire în val poate fi omisă, ceea ce face procesul mult mai rentabil.
