conector IEC 61076-4-101, pas de 2 mm
Densitate ridicată a contactelor: Seria de conectori Hard Metric hm2.0 a fost dezvoltată în conformitate cu standardul internațional IEC 61076-4-101. Conectorul ecranat (conector) cu pas de 2,0 mm este potrivit pentru aplicații care necesită o densitate ridicată a contactelor și fiabilitate. Astfel, sistemul de conectare se bucură de o mare popularitate în domeniul backplane-urilor. Standardizarea asigură compatibilitatea conector-urilor între diferiți producători.
Caracteristici
- Gamă largă de tipuri
- de construcție Conectori modulari cu pas-ul de 2 mm
- 5 sau 8 rânduri
- de semnale 12 lungimi
- diferite ale pinilor Se
- poate realiza o configurație individuală Disponibili
- cu sau fără ecranare Rată de transfer de date de până la 3,125 Gbit/s posibile
- Design
- robust Accesorii precum carcase de protecție și codificări
Aplicații
- Telecomunicații
- , sisteme
- de rețea, CompactPCI
- , tehnologie medicală, calculatoare
- industriale (IPC)
hm2.0: Prezentare generală
Filtre
Lamelele elastice
hm2.0 Conector cu pini, model E Articolul nr. 246-21300-15
Număr de pini: 200, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, disponibil cu sau fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model A Articolul nr. 244-11000-15
Număr de polițe: 110, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model A Articolul nr. 244-11300-15
Număr de polițe: 110, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, cu ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model A Articolul nr. 244-11305-15
Număr de poli 90, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, cu ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model A Articolul nr. 244-11306-15
Număr de poli 90, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, cu ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare

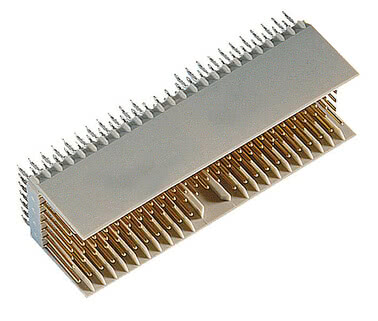

hm2.0 Conector cu pini, model AB25 Articolul nr. 244-61000-15
Număr de polițe: 125, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model AB25 Articolul nr. 244-61300-15
Număr de polițe: 125, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, cu ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model AB19 Articolul nr. 244-63000-15
Număr de polițe: 95, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model AB19 Articolul nr. 244-63300-15
Număr de polițe: 95, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, cu ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare

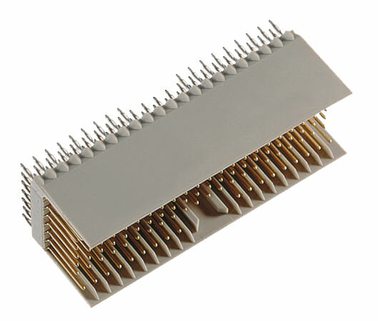

hm2.0 Conector cu pini, model AB22 Articolul nr. 244-62000-15
Număr de polițe: 110, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model AB22 Articolul nr. 244-62300-15
Număr de polițe: 110, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, cu ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model B25 Articolul nr. 244-21000-15
Număr de polițe: 125, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model B25 Articolul nr. 244-21300-15
Număr de polițe: 125, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, cu ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model B19 Articolul nr. 244-23000-15
Număr de polițe: 95, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model B19 Articolul nr. 244-23300-15
Număr de polițe: 95, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, cu ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare

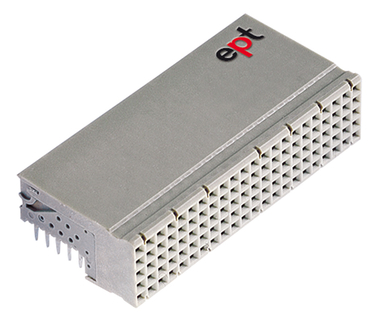

hm2.0 Conector cu pini, model B22 Articolul nr. 244-22000-15
Număr de polițe: 110, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model B22 Articolul nr. 244-22300-15
Număr de polițe: 110, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, cu ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare

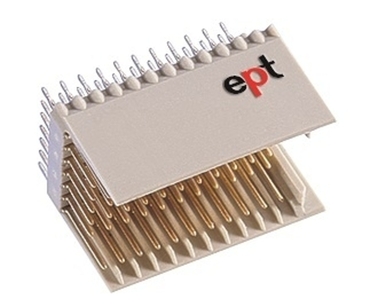

hm2.0 Conector cu pini, model C Articolul nr. 244-31000-15
Număr de polițe: 55, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model C Articolul nr. 244-31300-15
Număr de polițe: 55, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, cu ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model D Articolul nr. 246-11000-15
Număr de polițe: 176, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, disponibil cu sau fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model D Articolul nr. 246-11300-15
Număr de polițe: 176, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, disponibil cu sau fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, tip DE Articolul nr. 246-61000-15
Număr de pini: 200, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, disponibil cu sau fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, tip DE Articolul nr. 246-61300-15
Număr de pini: 200, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, disponibil cu sau fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare

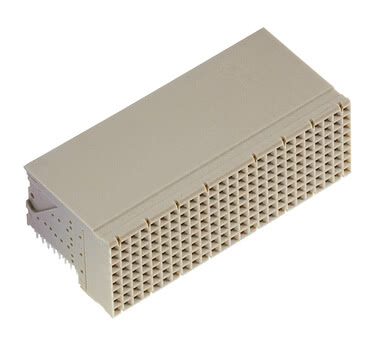

hm2.0 Conector cu pini, model E Articolul nr. 246-21000-15
Număr de pini: 200, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, disponibil cu sau fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model F Articolul nr. 246-31000-15
Număr de polițe: 88, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, disponibil cu sau fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model F Articolul nr. 246-31300-15
Număr de polițe: 88, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, disponibil cu sau fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector cu pini, model L Articolul nr. 244-51000
pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
Putere

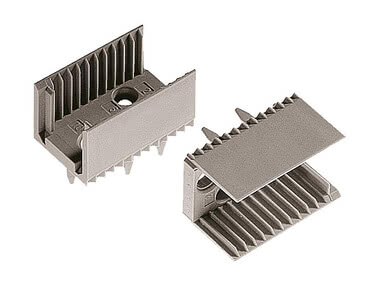

hm2.0 Conector cu pini, model N Articolul nr. 244-52000
pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
Putere
hm2.0 Conector cu pini, model A15 Articolul nr. 244-13000-15
Număr de poli 60, Lungimea cablului: 2,9 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, fără ecranare, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
Bare cu cuțite
hm2.0 Bară de cuțite, model C Articolul nr. 243-31320-15
Număr de polițe: 77, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model M Articolul nr. 243-41010-15
Număr de polițe: 55, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
Putere
hm2.0 Bară de cuțite, model M Articolul nr. 243-41310-15
Număr de polițe: 77, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
Putere
hm2.0 Bară de cuțite, model A Articolul nr. 243-11010-15
Număr de polițe: 110, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model A Articolul nr. 243-11310-15
Număr de polițe: 154, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model A Articolul nr. 243-11322-15
Număr de polițe: 154, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model A Articolul nr. 243-11323-15
Număr de pini: 100, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model A Articolul nr. 243-11360-15F
Număr de polițe: 154, Lungimea racordului: 14,5 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model A Articolul nr. 243-11709-15F
Număr de pini: 100, Lungime racord: 16 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model A Articolul nr. 243-11710-15F
Număr de polițe: 154, Lungime racord: 16 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model A Articolul nr. 243-11715-15F
Număr de polițe: 154, Lungime racord: 16 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model A Articolul nr. 243-11734-15F
Număr de polițe: 154, Lungimea racordului: 14,5 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model AB25 Articolul nr. 243-61010-15
Număr de polițe: 125, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model AB25 Articolul nr. 243-61310-15
Număr de polițe: 169, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model AB25 Articolul nr. 243-61320-15
Număr de polițe: 169, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model AB25 Articolul nr. 243-61360-15F
Număr de polițe: 169, Lungimea racordului: 14,5 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model AB19 Articolul nr. 243-63010-15
Număr de polițe: 95, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model AB19 Articolul nr. 243-63310-15
Număr de polițe: 127, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model AB19 Articolul nr. 243-63320-15
Număr de polițe: 127, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model AB19 Articolul nr. 243-63360-15F
Număr de polițe: 127, Lungimea racordului: 14,5 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model AB22 Articolul nr. 243-62010-15
Număr de polițe: 110, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model AB22 Articolul nr. 243-62310-15
Număr de polițe: 146, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model AB22 Articolul nr. 243-62320-15
Număr de polițe: 146, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model AB22 Articolul nr. 243-62360-15F
Număr de polițe: 146, Lungimea racordului: 14,5 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B25 Articolul nr. 243-21010-15
Număr de polițe: 125, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B25 Articolul nr. 243-21020-15
Număr de polițe: 125, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B25 Articolul nr. 243-21310-15
Număr de polițe: 175, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B25 Articolul nr. 243-21320-15
Număr de polițe: 175, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B19 Articolul nr. 243-23310-15
Număr de polițe: 95, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B19 Articolul nr. 243-23320-15
Număr de polițe: 133, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B19 Articolul nr. 243-23360-15F
Număr de polițe: 133, Lungimea racordului: 14,5 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B19 Articolul nr. 243-23361-15F
Număr de polițe: 133, Lungimea racordului: 14,5 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B19 Articolul nr. 243-23371-15F
Număr de polițe: 133, Lungime racord: 16 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B19 Articolul nr. 243-23700-15F
Număr de polițe: 133, Lungime racord: 16 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B19 Articolul nr. 243-23716-15F
Număr de polițe: 133, Lungimea racordului: 14,5 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B22 Articolul nr. 243-22310-15
Număr de polițe: 154, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B22 Articolul nr. 243-22311-15
Număr de polițe: 154, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B22 Articolul nr. 243-22312-15
Număr de polițe: 132, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B22 Articolul nr. 243-22320-15
Număr de polițe: 154, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B22 Articolul nr. 243-22351-15F
Număr de polițe: 132, Lungimea racordului: 14,5 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B22 Articolul nr. 243-22360-15F
Număr de polițe: 154, Lungimea racordului: 14,5 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B22 Articolul nr. 243-22361-15F
Număr de polițe: 154, Lungimea racordului: 14,5 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B22 Articolul nr. 243-22371-15F
Număr de polițe: 154, Lungime racord: 16 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model B22 Articolul nr. 243-22734-15F
Număr de polițe: 154, Lungimea racordului: 14,5 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model C Articolul nr. 243-31010-15
Număr de polițe: 55, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model C Articolul nr. 243-31020-15
Număr de polițe: 55, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model C Articolul nr. 243-31310-15
Număr de polițe: 77, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model D Articolul nr. 245-11010-15
Număr de polițe: 176, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model D Articolul nr. 245-11310-15
Număr de poli 220, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model DE Articolul nr. 245-61010-15
Număr de pini: 200, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model DE Articolul nr. 245-61310-15
Număr de polițe: 244, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model E Articolul nr. 245-21010-15
Număr de pini: 200, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model E Articolul nr. 245-21310-15
Număr de polițe: 250, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model F Articolul nr. 245-31010-15
Număr de polițe: 88, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model F Articolul nr. 245-31310-15
Număr de polițe: 110, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model L Articolul nr. 243-51000
pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
Putere
hm2.0 Bară de cuțite, model N Articolul nr. 243-52000
pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
Putere
hm2.0 Bară de cuțite, model A15 Articolul nr. 243-13010-15
Număr de poli 60, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model A15 Articolul nr. 243-13020-15
Număr de poli 60, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model A15 Articolul nr. 243-13310-15
Număr de poli 84, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Bară de cuțite, model A Articolul nr. 243-11321-15
Număr de polițe: 154, Lungimea cablului: 3,7 mm, pentru plăci de circuit imprimat cu grosime > 2,2 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
Accesorii
hm2.0 placă de protecție inferioară, model D Articolul nr. 246-11600-1
22 de contacte, Lungimea conexiunii: 3,4 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Conector de codificare cu conector cu pini Articolul nr. 244-8011
pentru lamele elastice hm, Maro nuci RAL 8011
Cu unghi drept
hm2.0 Conector de codificare cu conector cu pini Articolul nr. 244-8012
pentru lamele elastice hm, Roșu căpșună RAL 3018, Specificații de telefonie
Cu unghi drept
hm2.0 Conector de codificare cu conector cu pini Articolul nr. 244-8013
pentru lamele elastice hm, Albastru-lila RAL 4005
Cu unghi drept
hm2.0 Conector de codificare cu conector cu pini Articolul nr. 244-8014
pentru lamele elastice hm, Albastru strălucitor RAL 5007, 5,0 V cPCI
Cu unghi drept
hm2.0 Conector de codificare cu conector cu pini Articolul nr. 244-8021
pentru lamele elastice hm, Verde reseda RAL 6011
Cu unghi drept
hm2.0 Conector de codificare cu conector cu pini Articolul nr. 244-8031
pentru lamele elastice hm, Galben cadmiu RAL 1021, 3,3 V cPCI
Cu unghi drept
hm2.0 Conector de codificare cu conector cu pini Articolul nr. 244-8032
pentru lamele elastice hm, Gri ardezie RAL 7015
Cu unghi drept
hm2.0 Conector de codificare cu conector cu pini Articolul nr. 244-8033
pentru lamele elastice hm, Albastru metalizat RAL 5011
Cu unghi drept
hm2.0 Conector de codificare cu conector cu pini Articolul nr. 244-8034
pentru lamele elastice hm, Portocaliu pastel RAL 2003
Cu unghi drept
hm2.0 Conector de codificare cu conector cu pini Articolul nr. 244-8041
pentru lamele elastice hm, Galben ocru RAL 1024
Cu unghi drept
hm2.0 Insert de codificare pentru bara de cuțite Articolul nr. 243-8011
pentru bare de măsurare hm, Maro nuci RAL 8011
Cu unghi drept
hm2.0 Insert de codificare pentru bara de cuțite Articolul nr. 243-8012
pentru bare de măsurare hm, Roșu căpșună RAL 3018, Specificații de telefonie
Cu unghi drept
hm2.0 Insert de codificare pentru bara de cuțite Articolul nr. 243-8013
pentru bare de măsurare hm, Albastru-lila RAL 4005
Cu unghi drept
hm2.0 Insert de codificare pentru bara de cuțite Articolul nr. 243-8014
pentru bare de măsurare hm, Albastru strălucitor RAL 5007, 5,0 V cPCI
Cu unghi drept
hm2.0 Insert de codificare pentru bara de cuțite Articolul nr. 243-8021
pentru bare de măsurare hm, Verde reseda RAL 6011
Cu unghi drept
hm2.0 Insert de codificare pentru bara de cuțite Articolul nr. 243-8031
pentru bare de măsurare hm, Galben cadmiu RAL 1021, 3,3 V cPCI
Cu unghi drept
hm2.0 Insert de codificare pentru bara de cuțite Articolul nr. 243-8032
pentru bare de măsurare hm, Gri ardezie RAL 7015
Cu unghi drept
hm2.0 Insert de codificare pentru bara de cuțite Articolul nr. 243-8033
pentru bare de măsurare hm, Albastru metalizat RAL 5011
Cu unghi drept
hm2.0 Insert de codificare pentru bara de cuțite Articolul nr. 243-8034
pentru bare de măsurare hm, Portocaliu pastel RAL 2003
Cu unghi drept
hm2.0 Insert de codificare pentru bara de cuțite Articolul nr. 243-8041
pentru bare de măsurare hm, Galben ocru RAL 1024
Cu unghi drept
hm2.0 placă de protecție inferioară, model A Articolul nr. 244-11600-1
22 de contacte, Lungimea conexiunii: 3,4 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 placă de protecție inferioară, model B25 Articolul nr. 244-21600-1
25 de contacte, Lungimea conexiunii: 3,4 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 placă de protecție inferioară, model B19 Articolul nr. 244-23600-1
19 contacte, Lungimea conexiunii: 3,4 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 placă de protecție inferioară, model B22 Articolul nr. 244-22600-1
22 de contacte, Lungimea conexiunii: 3,4 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 placă de protecție inferioară, model C Articolul nr. 244-31600-1
11 contacte, Lungimea conexiunii: 3,4 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 placă de protecție inferioară, model E Articolul nr. 246-21600-1
25 de contacte, Lungimea conexiunii: 3,4 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 placă de protecție inferioară, model F Articolul nr. 246-31600-1
11 contacte, Lungimea conexiunii: 3,4 mm, pentru o grosime a plăcii de circuit imprimat de minimum 1,44 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Tehnologie de fixare prin presare
hm2.0 Shroud A Articolul nr. 243-5525-1/1
pentru plăci de circuit imprimat cu grosimea de 3,2 - 4,0 mm, x = 4,5 mm, y = 14,95 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud A Articolul nr. 243-5525-2/1
pentru plăci de circuit imprimat cu grosimea de 4,0 - 4,8 mm, x = 3,7 mm, y = 14,15 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud A Articolul nr. 243-5525-3/1
pentru plăci de circuit imprimat cu grosime > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud A Articolul nr. 243-5525-4/1
pentru plăci de circuit imprimat cu grosimea de 2,4 - 3,2 mm, x = 4,9 mm, y = 15,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud A Articolul nr. 243-5525-5/1
pentru plăci de circuit imprimat cu grosimea < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB19 Articolul nr. 243-5719-1/1
pentru plăci de circuit imprimat cu grosimea de 3,2 - 4,0 mm, x = 4,5 mm, y = 14,95 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB19 Articolul nr. 243-5719-2/1
pentru plăci de circuit imprimat cu grosimea de 4,0 - 4,8 mm, x = 3,7 mm, y = 14,15 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB19 Articolul nr. 243-5719-3/1
pentru plăci de circuit imprimat cu grosime > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB19 Articolul nr. 243-5719-4/1
pentru plăci de circuit imprimat cu grosimea de 2,4 - 3,2 mm, x = 4,9 mm, y = 15,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB19 Articolul nr. 243-5719-5/1
pentru plăci de circuit imprimat cu grosimea < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB22 Articolul nr. 243-5722-1/1
pentru plăci de circuit imprimat cu grosimea de 3,2 - 4,0 mm, x = 4,5 mm, y = 14,95 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB22 Articolul nr. 243-5722-2/1
pentru plăci de circuit imprimat cu grosimea de 4,0 - 4,8 mm, x = 3,7 mm, y = 14,15 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB22 Articolul nr. 243-5722-3/1
pentru plăci de circuit imprimat cu grosime > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB22 Articolul nr. 243-5722-4/1
pentru plăci de circuit imprimat cu grosimea de 2,4 - 3,2 mm, x = 4,9 mm, y = 15,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB22 Articolul nr. 243-5722-5/1
pentru plăci de circuit imprimat cu grosimea < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB25 Articolul nr. 243-5725-1/1
pentru plăci de circuit imprimat cu grosimea de 3,2 - 4,0 mm, x = 4,5 mm, y = 14,95 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB25 Articolul nr. 243-5725-2/1
pentru plăci de circuit imprimat cu grosimea de 4,0 - 4,8 mm, x = 3,7 mm, y = 14,15 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB25 Articolul nr. 243-5725-3/1
pentru plăci de circuit imprimat cu grosime > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB25 Articolul nr. 243-5725-4/1
pentru plăci de circuit imprimat cu grosimea de 2,4 - 3,2 mm, x = 4,9 mm, y = 15,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud AB25 Articolul nr. 243-5725-5/1
pentru plăci de circuit imprimat cu grosimea < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B25 Articolul nr. 243-5625-1/1
pentru plăci de circuit imprimat cu grosimea de 3,2 - 4,0 mm, x = 4,5 mm, y = 14,95 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B25 Articolul nr. 243-5625-2/1
pentru plăci de circuit imprimat cu grosimea de 4,0 - 4,8 mm, x = 3,7 mm, y = 14,15 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B25 Articolul nr. 243-5625-3/1
pentru plăci de circuit imprimat cu grosime > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B25 Articolul nr. 243-5625-4/1
pentru plăci de circuit imprimat cu grosimea de 2,4 - 3,2 mm, x = 4,9 mm, y = 15,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B25 Articolul nr. 243-5625-5/1
pentru plăci de circuit imprimat cu grosimea < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B19 Articolul nr. 243-5619-1/1
pentru plăci de circuit imprimat cu grosimea de 3,2 - 4,0 mm, x = 4,5 mm, y = 14,95 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B19 Articolul nr. 243-5619-2/1
pentru plăci de circuit imprimat cu grosimea de 4,0 - 4,8 mm, x = 3,7 mm, y = 14,15 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B19 Articolul nr. 243-5619-3/1
pentru plăci de circuit imprimat cu grosime > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B19 Articolul nr. 243-5619-4/1
pentru plăci de circuit imprimat cu grosimea de 2,4 - 3,2 mm, x = 4,9 mm, y = 15,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B19 Articolul nr. 243-5619-5/1
pentru plăci de circuit imprimat cu grosimea < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B22 Articolul nr. 243-5622-1/1
pentru plăci de circuit imprimat cu grosimea de 3,2 - 4,0 mm, x = 4,5 mm, y = 14,95 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B22 Articolul nr. 243-5622-2/1
pentru plăci de circuit imprimat cu grosimea de 4,0 - 4,8 mm, x = 3,7 mm, y = 14,15 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B22 Articolul nr. 243-5622-3/1
pentru plăci de circuit imprimat cu grosime > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B22 Articolul nr. 243-5622-4/1
pentru plăci de circuit imprimat cu grosimea de 2,4 - 3,2 mm, x = 4,9 mm, y = 15,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud B22 Articolul nr. 243-5622-5/1
pentru plăci de circuit imprimat cu grosimea < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud C Articolul nr. 243-5511-1/1
pentru plăci de circuit imprimat cu grosimea de 3,2 - 4,0 mm, x = 4,5 mm, y = 14,95 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud C Articolul nr. 243-5511-2/1
pentru plăci de circuit imprimat cu grosimea de 4,0 - 4,8 mm, x = 3,7 mm, y = 14,15 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud C Articolul nr. 243-5511-3/1
pentru plăci de circuit imprimat cu grosime > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud C Articolul nr. 243-5511-4/1
pentru plăci de circuit imprimat cu grosimea de 2,4 - 3,2 mm, x = 4,9 mm, y = 15,35 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
hm2.0 Shroud C Articolul nr. 243-5511-5/1
pentru plăci de circuit imprimat cu grosimea < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testat conform standardului IEC 61076-4-101
Cu unghi drept
Alte numere de stâlpi? Alte înălțimi de stivuire? Acoperiri de contact alternative? Variante personalizate? Contacte decalate?
Caracteristici
conector hm2.0 sunt utilizate, printre altele, în CompactPCI. Acesta este un standard al PICMG pentru sisteme de înaltă performanță în tehnică rack de 19 inch cu backplane pasiv. Datorită designului lor robust și a ratelor de transfer de date de până la 3,125 Gbit/s, acestea sunt potrivite pentru cerințe ridicate în ceea ce privește performanța, robustețea și fiabilitatea. conector hm2.0 este utilizat din ce în ce mai mult și în aplicații industriale, deoarece dispune de un sistem de conectare robust și, cu un pas de 2 mm, asigură o densitate ridicată a contactelor. conector este disponibil cu 5 sau 8 rânduri de semnale și 12 lungimi diferite ale pinilor.
Prezentare generală a detaliilor
Prezentare generală a detaliilor
Vă producem conector personalizate, cu dimensiuni exacte, pentru aplicația dumneavoastră.
acum un conconector personalizat
- alte numere de poli
- alte înălțimi de stivuire
- acoperirea contactelor alternative
acum un conconector personalizat
Standardul IEC 61076-4-101
Seria de conectori ept hm2.0 cu tehnologia Hard Metric a fost dezvoltată și fabricată în conformitate cu standardul internațional IEC 61076-4-101. Astfel, utilizatorilor li se asigură un standard global pentru conectarea plăcilor de circuit imprimat prin intermediul conectorilor cu număr mare de poli (conector). Plăcile de circuit imprimat pot fi schimbate fără probleme de la un sistem la altul. Parametri importanți precum fixarea, ecranare și codificare rămân compatibili dincolo de aplicație.
Conectorii ept hm2.0 sunt construiți pe un pas metric de 2 mm. Acești conectori pot fi aliniați fără probleme unul lângă altul, fără a întrerupe pas de 2 mm la interfețe. Această dispunere a grilei oferă avantaje în special la proiectarea plăcii de circuit imprimat, deoarece nu se produce nicio pierdere de spațiu în interiorul modulelor individuale de conectori.
Modulele A, D, L și M sunt echipate cu un bloc multifuncțional. Acesta găzduiește inserțiile de codificare prevăzute de standard. Ghidajele turnate prin injecție garantează o aliniere corectă a șinelor de contact și a conectorelor mame una față de cealaltă, precum și o protecție împotriva dispozitiv anti-rotireului înainte de realizarea contactului. Insertele de codificare sunt fixate sau eliberate cu ajutorul unei simple unelte de conectare și deconectare.
ept oferă pentru conectorele tată hm2.0 patru lungimi diferite pentru partea de conectare (parte de conectare) și trei lungimi pentru partea de conectare (parte de cuplare). Diferitele lungimi terminal sunt necesare pentru a stabili sau a întrerupe mai întâi anumite linii de semnal sau de masă la conectarea sau deconectarea modulelor. Conectorii lungi de 11,25 mm sunt necesari în principal pentru seriile de ecranare z și f.
Pentru o aliniere mai bună și pentru a evita răsucirea conectorilor (conector), corpurile izolante (corp izolator) sunt prevăzute cu teșituri la capete. Aceste teșituri asigură o poziționare precisă pe placa de circuit imprimat și oferă modulelor stabilitatea necesară între ele.
Pentru a evita confuziile între plăcile de circuit imprimat, codificare conectorilor este indispensabilă într-un sistem BUS modern. Posibilitatea de codificare este deja stabilită în standardul IEC 61076-4-101. Așa-numitele inserții de codificare pot fi fixate manual în blocul multifuncțional al conectorilor de tip A, D, L și M. Diferitele inserții sunt marcate cu culori și, prin urmare, pot fi recunoscute rapid din punct de vedere vizual.
Conectorii ept hm2.0 sunt construiți pe un pas metric de 2 mm. Acești conectori pot fi aliniați fără probleme unul lângă altul, fără a întrerupe pas de 2 mm la interfețe. Această dispunere a grilei oferă avantaje în special la proiectarea plăcii de circuit imprimat, deoarece nu se produce nicio pierdere de spațiu în interiorul modulelor individuale de conectori.
Modulele A, D, L și M sunt echipate cu un bloc multifuncțional. Acesta găzduiește inserțiile de codificare prevăzute de standard. Ghidajele turnate prin injecție garantează o aliniere corectă a șinelor de contact și a conectorelor mame una față de cealaltă, precum și o protecție împotriva dispozitiv anti-rotireului înainte de realizarea contactului. Insertele de codificare sunt fixate sau eliberate cu ajutorul unei simple unelte de conectare și deconectare.
ept oferă pentru conectorele tată hm2.0 patru lungimi diferite pentru partea de conectare (parte de conectare) și trei lungimi pentru partea de conectare (parte de cuplare). Diferitele lungimi terminal sunt necesare pentru a stabili sau a întrerupe mai întâi anumite linii de semnal sau de masă la conectarea sau deconectarea modulelor. Conectorii lungi de 11,25 mm sunt necesari în principal pentru seriile de ecranare z și f.
Pentru o aliniere mai bună și pentru a evita răsucirea conectorilor (conector), corpurile izolante (corp izolator) sunt prevăzute cu teșituri la capete. Aceste teșituri asigură o poziționare precisă pe placa de circuit imprimat și oferă modulelor stabilitatea necesară între ele.
Pentru a evita confuziile între plăcile de circuit imprimat, codificare conectorilor este indispensabilă într-un sistem BUS modern. Posibilitatea de codificare este deja stabilită în standardul IEC 61076-4-101. Așa-numitele inserții de codificare pot fi fixate manual în blocul multifuncțional al conectorilor de tip A, D, L și M. Diferitele inserții sunt marcate cu culori și, prin urmare, pot fi recunoscute rapid din punct de vedere vizual.
Modularitatea sistemului hm2.0
Modulele ept hm2.0 oferă o serie de posibilități pentru optimizarea densităților mari de contacte. În special în combinație cu conexiuni coaxiale sau cu fibră optică.
Se pot realiza conectori de 50 mm lungime, utilizând modulul de tip A, în pași de 25 mm până la orice lungime totală dorită.
conector-urile cu un bloc multifuncțional (tipurile A, M, L) sunt amplasate de preferință la începutul unui șir de conectori. Modulul de tip B, în schimb, este amplasat numai între alte module.
Modulele de 25 mm de tip C și N sunt amplasate la capătul unui șir de conectori datorită polarizării. Conectarea corectă a ansamblurilor este asigurată de inserțiile de codificare din blocul multifuncțional și de modulele de tip C și N.
Se pot realiza conectori de 50 mm lungime, utilizând modulul de tip A, în pași de 25 mm până la orice lungime totală dorită.
conector-urile cu un bloc multifuncțional (tipurile A, M, L) sunt amplasate de preferință la începutul unui șir de conectori. Modulul de tip B, în schimb, este amplasat numai între alte module.
Modulele de 25 mm de tip C și N sunt amplasate la capătul unui șir de conectori datorită polarizării. Conectarea corectă a ansamblurilor este asigurată de inserțiile de codificare din blocul multifuncțional și de modulele de tip C și N.
hm2.0 pentru aplicații de mare viteză
Cu conectorii hm2.0 de la ept se pot realiza aplicații de mare viteză. În condițiile de referință prezentate mai jos, s-au atins în mod demonstrabil rate de transfer de date de până la 3.125 Gbit/s.
- Două perechi de conectori hm2.0 de la ept
- Două plăci standard FR4 cu grosimea de 1,6 mm și lungimea traseului de 115 mm
- O backplane standard FR4 cu grosimea de 4,4 mm și lungimea traseului de 400 mm
- Atenție specială acordată perturbărilor de conexiune, efectului Stube, precum și efectului de piele și pierderilor dielectrice în proiectarea aplicației
Vă punem cu plăcere la dispoziție detalii suplimentare, precum și literatura de specialitate referitoare la aplicațiile de mare viteză care utilizează conectori hm2.0. Nu ezitați să ne contactați.
Întrebări frecvente: Întrebări și răspunsuri despre hm2.0
Pentru ce rate de transfer de date sunt potrivite conectorile hm2.conector? Se poate realiza o presare pe ambele fețe în același orificiu al plăcii de circuit imprimat cu un sistem de suport hm2.0?
Pentru ce rate de transfer de date sunt potrivite conectorile hm2.conector?
conector hm2.0 permit rată de transfer de date de până la 3,125 Gbit/s.
Se poate realiza o presare pe ambele fețe în același orificiu al plăcii de circuit imprimat cu un sistem de suport hm2.0?
Nu, din păcate acest lucru nu este posibil. Cu toate acestea, am găsit o altă soluție pentru această problemă. Conectorele drepte cu pini sunt disponibile și cu pini lungi. Aceasta înseamnă că, după procesul de presare, pe partea din spate a conectorului de bază (backplane) se presează încă un înveliș de protecție (shroud). Astfel, așa-numitele „rear Transition Boards” pot fi conectate și din partea din spate.
