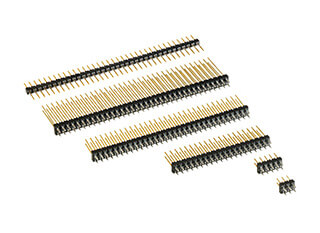

VarPol – Conector cu pini și mufe
Conectorii cu pini și benzi de contact VarPol de la ept oferă o multitudine de posibilități de conectare a plăcilor de circuit imprimat. Cu un rând sau două rânduri, număr variabil de contacte, lungimi diferite ale conectorilor, drepte sau îndoite – alegerea vă aparține! În plus, barele pot fi aliniate perfect una lângă alta.
Zona de presare Tcom press® vă oferă, de asemenea, posibilitatea de a elimina procesul de lipire, sporind astfel semnificativ siguranța contactului.
Zona de presare Tcom press® vă oferă, de asemenea, posibilitatea de a elimina procesul de lipire, sporind astfel semnificativ siguranța contactului.
Caracteristici
- Gamă largă de lungimi ale contactelor sau ale conexiunilor
- Gama de clase de calitate: 50 și 250 de cicluri de conectare
- Benzi care pot fi aliniate între
- ele Montare simplă și
- economică Zona de presare în Tcom press®
- VarPolfeder, disponibilă și în variantă pentru lipire
- În formă de unghi și drepte, cu un rând și cu două rânduri
Aplicații
- Distanță între plăci de la 11,45 mm la 35,45 mm
- Eliminarea procesului de lipire prin presare
VarPol: Prezentare generală
Filtre

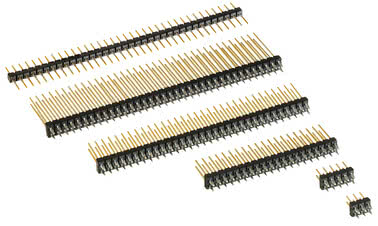

Bară dreaptă
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn006-b1
Lungimea părții de conectare (Y) = 16,6 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn009-b1
Lungimea părții de conectare (Y) = 6,7 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn010-b1
Lungimea părții de conectare (Y) = 5,2 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn011-b1
Lungimea părții de conectare (Y) = 8,0 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn012-b1
Lungimea părții de conectare (Y) = 10,2 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn013-b1
Lungimea părții de conectare (Y) = 13,0 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn018-b1
Lungimea părții de conectare (Y) = 17,5 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn019-b1
Lungimea părții de conectare (Y) = 25,0 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn020-ba
Lungimea părții de conectare (Y) = 5,2 mm, Tehnologie de fixare prin presare, Lungimea cablului: 6,5 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn021-ba
Lungimea părții de conectare (Y) = 8,0 mm, Tehnologie de fixare prin presare, Lungimea cablului: 6,5 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn022-ba
Lungimea părții de conectare (Y) = 10,2 mm, Tehnologie de fixare prin presare, Lungimea cablului: 6,5 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn023-ba
Lungimea părții de conectare (Y) = 13,0 mm, Tehnologie de fixare prin presare, Lungimea cablului: 6,5 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn026-b1
Lungimea părții de conectare (Y) = 15,7 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn029-ba
Lungimea părții de conectare (Y) = 25,0 mm, Tehnologie de fixare prin presare, Lungimea cablului: 6,5 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn039-ba
Lungimea părții de conectare (Y) = 6,7 mm, Tehnologie de fixare prin presare, Lungimea cablului: 6,5 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn050-ba
Lungimea părții de conectare (Y) = 5,2 mm, Tehnologie de fixare prin presare, Lungimea racordului: 11 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn051-ba
Lungimea părții de conectare (Y) = 8,0 mm, Tehnologie de fixare prin presare, Lungimea racordului: 11 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu un singur rând Articolul nr. 971-nn053-ba
Lungimea părții de conectare (Y) = 13,0 mm, Tehnologie de fixare prin presare, Lungimea racordului: 11 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn006-b1
Lungimea părții de conectare (Y) = 16,6 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn009-b1
Lungimea părții de conectare (Y) = 6,7 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn010-b1
Lungimea părții de conectare (Y) = 5,2 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn011-b1
Lungimea părții de conectare (Y) = 8,0 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn012-b1
Lungimea părții de conectare (Y) = 10,2 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn013-b1
Lungimea părții de conectare (Y) = 13,0 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn018-b1
Lungimea părții de conectare (Y) = 17,5 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn019-b1
Lungimea părții de conectare (Y) = 25,0 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn020-ba
Lungimea părții de conectare (Y) = 5,2 mm, Tehnologie de fixare prin presare, Lungimea cablului: 6,5 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn021-ba
Lungimea părții de conectare (Y) = 8,0 mm, Tehnologie de fixare prin presare, Lungimea cablului: 6,5 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn022-ba
Lungimea părții de conectare (Y) = 10,2 mm, Tehnologie de fixare prin presare, Lungimea cablului: 6,5 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn023-ba
Lungimea părții de conectare (Y) = 13,0 mm, Tehnologie de fixare prin presare, Lungimea cablului: 6,5 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn026-b1
Lungimea părții de conectare (Y) = 15,7 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn029-ba
Lungimea părții de conectare (Y) = 25,0 mm, Tehnologie de fixare prin presare, Lungimea cablului: 6,5 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn039-ba
Lungimea părții de conectare (Y) = 6,7 mm, Tehnologie de fixare prin presare, Lungimea cablului: 6,5 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn050-ba
Lungimea părții de conectare (Y) = 5,2 mm, Tehnologie de fixare prin presare, Lungimea racordului: 11 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn051-ba
Lungimea părții de conectare (Y) = 8,0 mm, Tehnologie de fixare prin presare, Lungimea racordului: 11 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn053-ba
Lungimea părții de conectare (Y) = 13,0 mm, Tehnologie de fixare prin presare, Lungimea racordului: 11 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, Litera „b” din codul articolului definește clasa de calitate a părții de conectare; litera „a” definește clasa de calitate a părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn090-9a
Lungimea părții de conectare (Y) = 0,0 mm, Tehnologie de fixare prin presare, Lungimea cablului: 6,5 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, a definește nivelul de calitate al părții de racordare
Paralelă
Tehnologie de fixare prin presare
Bară de conectare VarPol dreaptă, cu 2 rânduri Articolul nr. 972-nn091-9a
Lungimea părții de conectare (Y) = 0,0 mm, Tehnologie de fixare prin presare, Lungimea racordului: 9 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri, a definește nivelul de calitate al părții de racordare
Paralelă
Tehnologie de fixare prin presare

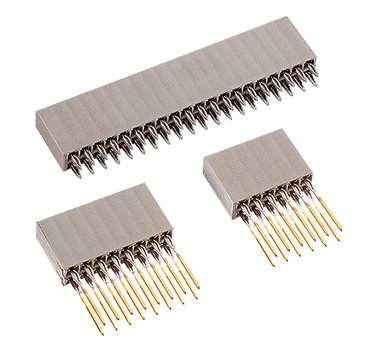

Lamelele elastice
VarPol Conector cu pini, cu un singur rând Articolul nr. 961-40nn2-03
Nivelul 3, Tehnica lipirii, Lungimea conexiunii: 3,4 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând
Paralelă
Cu unghi drept
Placare prin sudură a găurilor
VarPol Conector cu pini, cu un singur rând Articolul nr. 961-40nn2-12
Nivelul 3, Tehnica lipirii, Lungimea conexiunii: 12,2 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând
Paralelă
Cu unghi drept
Placare prin sudură a găurilor
VarPol Conector cu pini, cu un singur rând Articolul nr. 961-40nn6-03
Nivelul 2, Tehnica lipirii, Lungimea conexiunii: 3,4 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând
Paralelă
Cu unghi drept
Placare prin sudură a găurilor
VarPol Conector cu pini, cu un singur rând Articolul nr. 961-40nn6-12
Nivelul 2, Tehnica lipirii, Lungimea conexiunii: 12,2 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând
Paralelă
Cu unghi drept
Placare prin sudură a găurilor
VarPol Conector cu pini, cu un singur rând Articolul nr. 961-60nn2-03
Nivelul 3, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
VarPol Conector cu pini, cu un singur rând Articolul nr. 961-60nn2-07
Nivelul 3, Tehnologie de fixare prin presare, Lungimea conexiunii: 8,05 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
VarPol Conector cu pini, cu un singur rând Articolul nr. 961-60nn2-12
Nivelul 3, Tehnologie de fixare prin presare, Lungimea conexiunii: 12,2 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
VarPol Conector cu pini, cu un singur rând Articolul nr. 961-60nn2-17
Nivelul 3, Tehnologie de fixare prin presare, Lungimea racordului: 17 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
VarPol Conector cu pini, cu un singur rând Articolul nr. 961-60nn6-03
Nivelul 2, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
VarPol Conector cu pini, cu un singur rând Articolul nr. 961-60nn6-07
Nivelul 2, Tehnologie de fixare prin presare, Lungimea conexiunii: 8,05 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
VarPol Conector cu pini, cu un singur rând Articolul nr. 961-60nn6-12
Nivelul 2, Tehnologie de fixare prin presare, Lungimea conexiunii: 12,2 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
VarPol Conector cu pini, cu un singur rând Articolul nr. 961-60nn6-17
Nivelul 2, Tehnologie de fixare prin presare, Lungimea racordului: 17 mm, Număr de poli: 2–36 (numărul de poli/rând corespunde cu nn din codul articolului), cu un singur rând
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
Bară cu arcuri VarPol cu 2 rânduri Articolul nr. 962-40nn2-03
Nivelul 3, Tehnica lipirii, Lungimea conexiunii: 3,4 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri
Paralelă
Cu unghi drept
Placare prin sudură a găurilor
Bară cu arcuri VarPol cu 2 rânduri Articolul nr. 962-40nn2-12
Nivelul 3, Tehnica lipirii, Lungimea conexiunii: 12,2 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri
Paralelă
Cu unghi drept
Placare prin sudură a găurilor
Bară cu arcuri VarPol cu 2 rânduri Articolul nr. 962-40nn6-03
Nivelul 2, Tehnica lipirii, Lungimea conexiunii: 3,4 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri
Paralelă
Cu unghi drept
Placare prin sudură a găurilor
Bară cu arcuri VarPol cu 2 rânduri Articolul nr. 962-40nn6-12
Nivelul 2, Tehnica lipirii, Lungimea conexiunii: 12,2 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri
Paralelă
Cu unghi drept
Placare prin sudură a găurilor
Bară cu arcuri VarPol cu 2 rânduri Articolul nr. 962-60nn2-03
Nivelul 3, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
Bară cu arcuri VarPol cu 2 rânduri Articolul nr. 962-60nn2-07
Nivelul 3, Tehnologie de fixare prin presare, Lungimea conexiunii: 8,05 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
Bară cu arcuri VarPol cu 2 rânduri Articolul nr. 962-60nn2-12
Nivelul 3, Tehnologie de fixare prin presare, Lungimea conexiunii: 12,2 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
Bară cu arcuri VarPol cu 2 rânduri Articolul nr. 962-60nn2-17
Nivelul 3, Tehnologie de fixare prin presare, Lungimea racordului: 17 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
Bară cu arcuri VarPol cu 2 rânduri Articolul nr. 962-60nn6-03
Nivelul 2, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
Bară cu arcuri VarPol cu 2 rânduri Articolul nr. 962-60nn6-07
Nivelul 2, Tehnologie de fixare prin presare, Lungimea conexiunii: 8,05 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
Bară cu arcuri VarPol cu 2 rânduri Articolul nr. 962-60nn6-12
Nivelul 2, Tehnologie de fixare prin presare, Lungimea conexiunii: 12,2 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
Bară cu arcuri VarPol cu 2 rânduri Articolul nr. 962-60nn6-17
Nivelul 2, Tehnologie de fixare prin presare, Lungimea racordului: 17 mm, Număr de poli: 2 - 108 (numărul de poli/serie corespunde cu „nn” din codul articolului), cu două rânduri
Paralelă
Cu unghi drept
Tehnologie de fixare prin presare
Bară de fixare la 90°
Bară de conectare VarPol cu un singur rând Articolul nr. 981-nn010-b1
Lungimea părții de conectare (Y) = 2,8 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli 2 - 36, cu un singur rând, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Cu unghi drept
Tehnologie de fixare prin presare
Bară de conectare VarPol cu un singur rând Articolul nr. 981-nn011-b1
Lungimea părții de conectare (Y) = 5,6 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli 2 - 36, cu un singur rând, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Cu unghi drept
Tehnologie de fixare prin presare
Bară de conectare VarPol cu un singur rând Articolul nr. 981-nn012-b1
Lungimea părții de conectare (Y) = 7,8 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli 2 - 36, cu un singur rând, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Cu unghi drept
Tehnologie de fixare prin presare
Bară de conectare VarPol cu un singur rând Articolul nr. 981-nn013-b1
Lungimea părții de conectare (Y) = 10,6 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli 2 - 36, cu un singur rând, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Cu unghi drept
Tehnologie de fixare prin presare
Bară de conectare VarPol cu 2 rânduri Articolul nr. 982-nn010-b1
Lungimea părții de conectare (Y) = 2,8 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli 2 - 108, cu două rânduri, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Cu unghi drept
Tehnologie de fixare prin presare
Bară de conectare VarPol cu 2 rânduri Articolul nr. 982-nn011-b1
Lungimea părții de conectare (Y) = 5,6 mm, Tehnologie de fixare prin presare, Lungimea conexiunii: 3,4 mm, Număr de poli 2 - 108, cu două rânduri, Litera „b” din codul articolului indică clasa de calitate a părții de conectare
Cu unghi drept
Tehnologie de fixare prin presare
Accesorii
Corpul de conducere al VarPol Articolul nr. 962-17nn2/1
pentru numărul de poli de la 2 la 108, Corp de ghidare pentru lamele elastice Varpol
Alte numere de stâlpi? Alte înălțimi de stivuire? Acoperiri de contact alternative? Variante personalizate? Contacte decalate?
Caracteristici
Conectorii cu pini și conectorii cu contact elastic VarPol oferă o multitudine de posibilități: sunt disponibili în variante cu un rând sau două rânduri, precum și cu un număr variabil de pini, de la 2 la 108 contacte. De asemenea, forma constructivă a tuturor conectorilor este optimizată astfel încât aceștia să poată fi aliniați perfect unul lângă altul. Diferitele lungimi de conectare de până la 25 mm permit stivuirea plăcilor de circuit imprimat cu distanțe între plăci de la 11,45 mm la 35,45 mm. De asemenea, barele cu pini sunt disponibile și cu unghi de 90°, astfel încât sunt posibile atât conexiuni paralele, cât și conexiuni perpendiculare. În plus, pentru toate produsele VarPol aveți de ales între două clase de calitate, care garantează o durată de viață de 50 sau 250 de cicluri de conectare.
Prezentare generală a detaliilor
2,54 mm
Prezentare generală a detaliilor
2,54 mm
de la 5,2 mm la 25 mm
de la 3,4 mm la 11 mm
Un alt avantaj îl reprezintă procesarea simplă și economică prin tehnica de presare. Conectorii cu pini și cu cleme sunt dotați cu zona de presare Tcom press® de încredere și pot fi astfel presați fără sudură. Prin presare se obține o conexiune etanșă la gaze și rezistentă la vibrații, ceea ce face ca produsele VarPol să fie conectori optimi pentru plăci de circuit imprimat, asigurând conexiuni mecanice și electrice fiabile chiar și în medii dure. ept oferă pentru barele cu pini și cu arcuri uneltele de prelucrare adecvate, prin care presarea devine extrem de simplă și sigură. În cazul distanțelor mai mari între plăcile de circuit imprimat, elemente de ghidare suplimentare susțin ghidarea contactelor și servesc la stabilizarea optimă a barelor cu pini de presare.
Stivuire cu VarPol
Cu ajutorul conectorilor cu pini și mufe VarPol, realizați prin tehnica de presare, plăcile de circuit imprimat pot fi conectate între ele în paralel într-o manieră extrem de flexibilă:
- Distanța între plăci de circuit imprimat de la 11,45 mm până la 35,45 mm, datorită diferitelor lungimi de conectare ale conectorului cu pini,
- cu un rând sau cu două rânduri
- Numărul de contacte poate fi ales liber (fără limită maximă, deoarece conectorii pot fi aliniați unul lângă altul fără a se pierde pasul de montare)
- Zonă de transfer posibilă
- Conector cu pini în tehnologie de lipire sau de presare
Conectarea conectorului la placa de circuit imprimat prin tehnica de presare asigură o îmbinare extrem de robustă și rezistentă. S-a demonstrat că îmbinările prin presare de înaltă calitate, precum cele realizate cu Tcom press® de la ept, oferă o siguranță a contactului superioară față de îmbinările prin lipire. Sudura la rece care se formează în timpul presării între contact și orificiul plăcii de circuit imprimat este foarte stabilă din punct de vedere mecanic și de înaltă calitate din punct de vedere electric. Prelucrarea cu uneltele de prelucrare corespunzătoare oferite de ept este extrem de simplă și sigură din punct de vedere al procesului.
În plus, este posibilă stivuirea mai multor plăci de circuit imprimat una peste alta, prin utilizarea de benzi de contact cu contacte de conectare corespunzătoare. În acest caz, sunt realizabile distanțe între plăci de circuit imprimat de la 11,45 mm până la 19,35 mm. Utilizarea unui element de ghidare pe partea inferioară a plăcii de circuit imprimat superioare susține, de asemenea, ghidarea stabilă a contactului și evită astfel conectările eronate.
Pe lângă conectarea paralelă a plăcilor de circuit imprimat, barele de pini unghiulare oferă posibilitatea de a realiza conexiuni în unghi drept – și asta cu aceeași variabilitate și fiabilitate.
În plus, este posibilă stivuirea mai multor plăci de circuit imprimat una peste alta, prin utilizarea de benzi de contact cu contacte de conectare corespunzătoare. În acest caz, sunt realizabile distanțe între plăci de circuit imprimat de la 11,45 mm până la 19,35 mm. Utilizarea unui element de ghidare pe partea inferioară a plăcii de circuit imprimat superioare susține, de asemenea, ghidarea stabilă a contactului și evită astfel conectările eronate.
Pe lângă conectarea paralelă a plăcilor de circuit imprimat, barele de pini unghiulare oferă posibilitatea de a realiza conexiuni în unghi drept – și asta cu aceeași variabilitate și fiabilitate.
Sistem: Conector cu arc VarPol / Conector cu pini VarPol
Diferență maximă 1,55
Diferență maximă 1,7
Diferență maximă 3,2
(se recomandă utilizarea modelului 972-nn010-yx)
Diferență maximă 4,0
Diferență maximă 4,0
Diferență maximă 4,0
Diferență maximă 4,0
Diferență maximă 4,0
Sistem: Conector cu arc VarPol / Conector cu arc VarPol cu terminale lungi
Diferență maximă 2,95
Diferență maximă 1,7
PC/104
Diferență maximă 4,0
Disponibilitate
„ept garantează clienților săi disponibilitatea pe termen lung a conectorilor VarPol cu pini și cu contact de tip arc, cu pas de 2,54 mm. De ani de zile, proiectanții de hardware din toate sectoarele de activitate au încredere deplină în aceste conectori, care permit conectarea fiabilă și extrem de flexibilă a plăcilor de circuit imprimat sau realizarea conexiunilor între cabluri și placa de circuit imprimat.”
Întrebări frecvente: Întrebări și răspunsuri despre conectorii cu pini și mufe VarPol
Se pot realiza distanțe individuale între plăcile de circuit imprimat cu ajutorul conectorilor cu pini și conectorilor cu arcuri VarPol? Există corpuri de ghidare pentru conectorii cu pini și cu lamele VarPol?Se pot alinia între ele conectorii tip pin și tip conector de la VarPol, marca ept?
Se pot realiza distanțe individuale între plăcile de circuit imprimat cu ajutorul conectorilor cu pini și conectorilor cu arcuri VarPol?
Cu ajutorul șinei de conectare VarPol se pot realiza distanțe între plăcile de circuit imprimat de la 11,45 mm până la 35,45 mm.
Există corpuri de ghidare pentru conectorii cu pini și cu lamele VarPol?
Corpurile de ghidare VarPol sunt disponibile ca accesorii pentru numărul de poli 2-104.
Se pot alinia între ele conectorii tip pin și tip conector de la VarPol, marca ept?
ept poate asigura o aliniere perfectă a profilelor VarPol.
