Conexiuni scalabile și robuste pentru plăci de circuit imprimat în tehnologia SMT
Conectorii SMT pentru plăci de circuit imprimat din seria Zero8 asigură o conectare fiabilă a plăcilor de circuit imprimat, cu viteze de transfer de date de 16 Gbit/s.
Caracteristici
Pas: 0,8 mm
Curent de funcționare: 1,7 A
16 Gbit/s
500 de cicluri de conectare
Scalabilitate liberă
Siguranță maximă a
contactului Protecție optimizată împotriva conectării incorecte
Zero8 plug cu profil mediu, ecranat Articolul nr. 405-53132-51
Înălțime 2,65 mm, Suprapunere de contact 1,5 mm, Număr de pini: 32, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 plug cu profil mediu, ecranat Articolul nr. 405-53152-51
Înălțime 2,65 mm, Suprapunere de contact 1,5 mm, Număr de pini: 52, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 plug cu profil mediu, ecranat Articolul nr. 405-53180-51
Înălțime 2,65 mm, Suprapunere de contact 1,5 mm, Număr de pini: 80, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 plug cu profil redus, ecranat Articolul nr. 405-52132-51
Înălțime 1,15 mm, Suprapunere de contact 1,5 mm, Număr de pini: 32, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 plug cu profil redus, ecranat Articolul nr. 405-52152-51
Înălțime 1,15 mm, Suprapunere de contact 1,5 mm, Număr de pini: 52, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 plug cu profil redus, ecranat Articolul nr. 405-52180-51
Înălțime 1,15 mm, Suprapunere de contact 1,5 mm, Număr de pini: 80, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 plug ecranat de înaltă calitate Articolul nr. 405-54132-51
Înălțime 7,15 mm, Suprapunere de contact 1,5 mm, Număr de pini: 32, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 plug ecranat de înaltă calitate Articolul nr. 405-54152-51
Înălțime 7,15 mm, Suprapunere de contact 1,5 mm, Număr de pini: 52, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 plug ecranat de înaltă calitate Articolul nr. 405-54180-51
Înălțime 7,15 mm, Suprapunere de contact 1,5 mm, Număr de pini: 80, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1

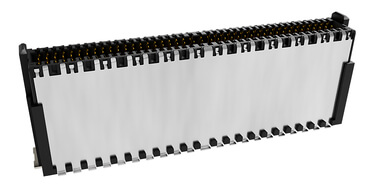

Zero8 plug x-high-profile ecranat Articolul nr. 405-55132-51
Înălțime 8,65 mm, Suprapunere de contact 1,5 mm, Număr de pini: 32, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 plug x-high-profile ecranat Articolul nr. 405-55152-51
Înălțime 8,65 mm, Suprapunere de contact 1,5 mm, Număr de pini: 52, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 plug x-high-profile ecranat Articolul nr. 405-55180-51
Înălțime 8,65 mm, Suprapunere de contact 1,5 mm, Număr de pini: 80, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8, soclu cu profil mediu, ecranat Articolul nr. 406-53132-51
Înălțime 7,85 mm, Suprapunere de contact 1,5 mm, Număr de pini: 32, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8, soclu cu profil mediu, ecranat Articolul nr. 406-53152-51
Înălțime 7,85 mm, Suprapunere de contact 1,5 mm, Număr de pini: 52, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8, soclu cu profil mediu, ecranat Articolul nr. 406-53180-51
Înălțime 7,85 mm, Suprapunere de contact 1,5 mm, Număr de pini: 80, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 soclu cu profil redus, ecranat Articolul nr. 406-52132-51
Înălțime 4,85 mm, Suprapunere de contact 1,5 mm, Număr de pini: 32, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 soclu cu profil redus, ecranat Articolul nr. 406-52152-51
Înălțime 4,85 mm, Suprapunere de contact 1,5 mm, Număr de pini: 52, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 soclu cu profil redus, ecranat Articolul nr. 406-52180-51
Înălțime 4,85 mm, Suprapunere de contact 1,5 mm, Număr de pini: 80, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1

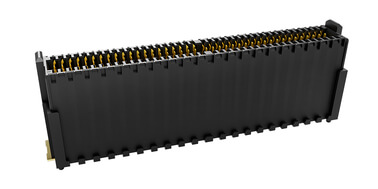

Zero8 socket cu profil înalt, ecranat Articolul nr. 406-54112-51
Înălțime 10,85 mm, Suprapunere de contact 1,5 mm, Număr de pini: 12, pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 socket cu profil înalt, ecranat Articolul nr. 406-54120-51
Înălțime 10,85 mm, Suprapunere de contact 1,5 mm, Număr de pini: 20, pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 socket cu profil înalt, ecranat Articolul nr. 406-54132-51
Înălțime 10,85 mm, Suprapunere de contact 1,5 mm, Număr de pini: 32, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 socket cu profil înalt, ecranat Articolul nr. 406-54152-51
Înălțime 10,85 mm, Suprapunere de contact 1,5 mm, Număr de pini: 52, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 socket cu profil înalt, ecranat Articolul nr. 406-54180-51
Înălțime 10,85 mm, Suprapunere de contact 1,5 mm, Număr de pini: 80, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 conector cotit ecranat Articolul nr. 405-51132-51
înclinat la 90°, Suprapunere de contact 1,5 mm, Număr de pini: 32, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 conector cotit ecranat Articolul nr. 405-51152-51
înclinat la 90°, Suprapunere de contact 1,5 mm, Număr de pini: 52, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 conector cotit ecranat Articolul nr. 405-51180-51
înclinat la 90°, Suprapunere de contact 1,5 mm, Număr de pini: 80, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 soclu cotit ecranat Articolul nr. 406-51132-51
înclinat la 90°, Suprapunere de contact 1,5 mm, Număr de pini: 32, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 soclu cotit ecranat Articolul nr. 406-51152-51
înclinat la 90°, Suprapunere de contact 1,5 mm, Număr de pini: 52, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Zero8 soclu cotit ecranat Articolul nr. 406-51180-51
înclinat la 90°, Suprapunere de contact 1,5 mm, Număr de pini: 80, cu pas de 0,8 mm, Tehnologie de conectare SMT, Ecranare EMC, Nivelul de performanță 1
Cum funcționează conectarea pe ambele părți? Ce viteze de transfer de date puteți atinge cu conectorii Zero8? Ce avantaje vă oferă conceptul de ecranare închisă? Cât de flexibilă poate fi proiectarea dispozitivelor dvs. cu conectorii Zero8? Veți
găsi răspunsurile la întrebările dvs. în acest scurt film de animație. Urmăriți-l chiar aici (sau pe YouTube)!

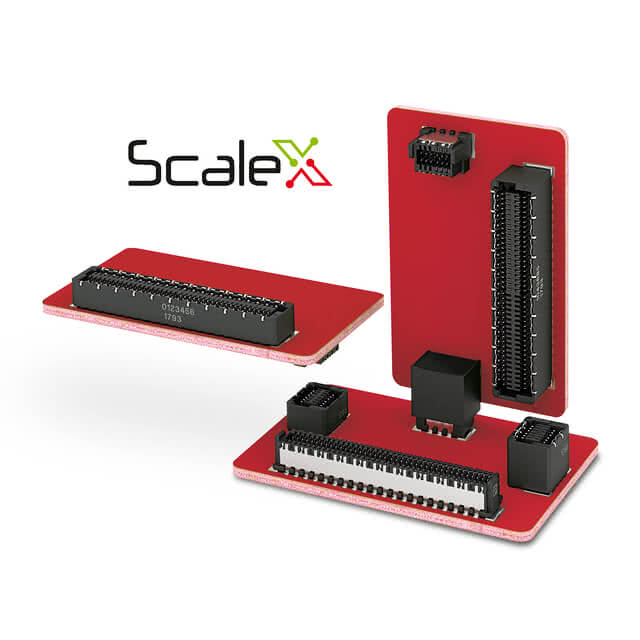

Caracteristici ale conectorilor SMT de 0,8 mm cu tehnologie ScaleX
ScaleX – această marcă reprezintă o tehnologie de contact robustă, pe două fețe, integrată într-un sistem de conectori scalabil.
Conectorii noștri cu contact cu arc din seria Zero8 oferă o conectare deosebit de fiabilă datorită ScaleX. Prin urmare, aceștia sunt ideali pentru aplicații în sectoare industriale exigente. Chiar și solicitările continue, cum ar fi vibrațiile și șocurile, nu reprezintă o problemă pentru conectorii germani de înaltă calitate. În același timp, beneficiați de flexibilitate deplină datorită scalabilității conectorilor board-to-board.
Soclu SMT Zero
Prezentare generală a detaliilor
Protecție împotriva răsucirii
pentru conectarea corectă a fișei și a prizei
Teșituri de introducere
pentru compensarea decalajului axial și unghiular la asamblare
Boardlock
pentru o conexiune solidă cu placa de circuit imprimat
Conector de codificare
pentru poziționarea corectă a conectorului pe placa de circuit imprimat
Coplanaritate
pentru o lipire fiabilă în timpul prelucrării
Formarea meniscului
pentru o stabilitate și o rezistență ridicate ale punctului de lipire
Conector Zero SMT
Prezentare generală a detaliilor
Sistem de contact pe două fețe
pentru o conectare sigură în mediul industrial (șocuri, vibrații, cicluri termice, gaze nocive)
Suprafață de contact netedă
Contactul pe partea laminată omogenă, cu suprafețe de înaltă calitate, permite 500 de cicluri de conectare
Contacte protejate
Geometria optimizată a contactelor și a carcasei reduce riscul de deteriorare a contactelor
Fluxul de date
Geometria contactelor optimizată pentru HF asigură viteze de transfer de date de 16 Gbit/s
Ecranare EMC
Ecranarea pe ambele fețe asigură o compatibilitate electromagnetică ridicată pentru o integritate optimă a semnalului în mediul industrial

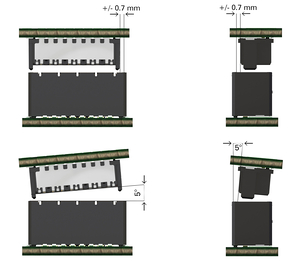

Compensarea toleranței
Fiabilitate ridicată datorită compensării ridicate a toleranțelor
Sistem de contact neutru din punct de vedere al genului: contactare pe ambele părți pentru o siguranță maximă a contactului la conectorii SMT
Spre deosebire de conectorii SMD convenționali, care realizează contactul printr-un contact de tip cuțit și unul de tip arc, conectorul nostru ecranat Zero8 pentru plăci de circuit imprimat dispune atât de un contact de tip cuțit, cât și de unul de tip arc la fiecare pereche de pini (mufă sau soclu). Datorită acestei tehnologii de conectare fiabile, conectorul cu pas de 0,8 mm asigură o dublă conectare la un singur pin și oferă o redundanță ridicată, garantând astfel o siguranță maximă a contactului. Astfel, sistemul de contact neutru din punct de vedere al genului asigură o conectare sigură, robustă și etanșă la gaze, în ciuda influențelor externe precum șocuri, vibrații, cicluri termice și gaze nocive. Compensarea foarte mare a toleranței de 0,4 mm în stare conectată, posibilă datorită sistemului de contact neutru din punct de vedere al genului al conectorului Zero8, face ca acest conector să fie, în plus, deosebit de scalabil.
Geometria carcasei izolatoare este, de asemenea, concepută astfel încât contactele să se scufunde în corpul izolator și să fie astfel protejate încât deteriorarea contactelor să devină practic imposibilă. În plus, geometria împiedică în mod fiabil conectarea defectuoasă a contactelor.

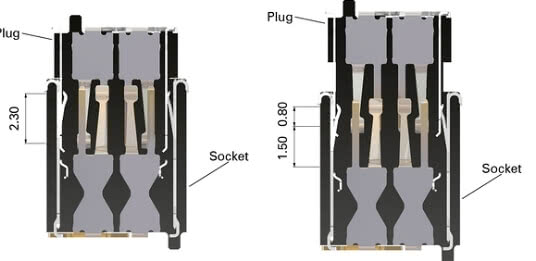

Distanțe flexibile între plăcile de circuit imprimat: conectori potriviți pentru fiecare nevoie
Conectorii noștri pentru plăci de circuit imprimat sunt rezistenți și asigură o compensare ridicată a toleranțelor. Atât în timpul instalării, cât și în stare conectată, conectorii SMT se adaptează cerințelor dumneavoastră individuale. Conectorii aceștia tolerează cu ușurință chiar și o utilizare incorectă. Indiferent de proiectul dumneavoastră, vă puteți baza pe conectorii Zero8.
Conectorii multipolari ai producătorului ept nu trebuie introduși până la capăt. Datorită zonei de suprapunere de 2,3 mm, conectorii ept se integrează perfect în aplicațiile dumneavoastră. Conectorul și priza pot fi introduse variabil într-un interval de 1,5 mm, fără ca acest lucru să afecteze transmisia de date. În funcție de necesități, sunt posibile distanțe între plăci de circuit imprimat de la 6,00 la 21,00 mm.
Prin conectarea până la capăt se obține distanța minimă posibilă între plăcile de circuit imprimat. Pentru a obține distanța maximă posibilă, introduceți conectorul și priza doar 0,8 mm unul în celălalt. Această suprafață de contact este deja suficientă pentru a asigura o conexiune rapidă și sigură.
Conector pentru plăci de circuit imprimat Zero8 conform specificațiilor PICMG Modblox7
ModBlox7 descrie specificația de bază a unui PC modular de tip box, alcătuit din diverse module funcționale, precum CPU, sursa de alimentare și I/O-uri. Acest nou standard independent de producător permite utilizatorilor să realizeze o gamă largă de combinații de dispozitive cu design modular, grație unităților funcționale interoperabile. Unul dintre obiectivele PICMG® a fost, de asemenea, reducerea costurilor și promovarea sustenabilității. Noua specificație a PICMG® cuprinde atât partea mecanică, unitățile funcționale modulare, cât și conexiunea electrică prin intermediul conectorilor cu pinout predefinit.
Un Box-PC este format dintr-o carcasă, una sau două unități de alimentare, precum și una sau două procesoare, fiecare cu până la patru I/O-uri PCI-Express și până la opt I/O-uri bazate pe USB. Fiecare modul poate cuprinde, la rândul său, până la trei plăci de circuit imprimat stivuite, în funcție de complexitatea unității. Dimensiunile Box-PC-ului sunt prestabilite atât în ceea ce privește înălțimea, cât și adâncimea. Lățimea frontală variază, în schimb, în funcție de numărul de unități. Acestea pot consta, la rândul lor, din unul sau mai multe așa-numite sloturi de 1,4 inci. Douăsprezece sloturi pot fi aliniate astfel până la o lățime maximă de 16,8 inci. În cazul unui standard pentru configurarea
modulară a dispozitivelor, o atenție specială se acordă, desigur, conexiunii electrice și mecanice a modulelor individuale prin intermediul conectorilor. În conformitate cu condițiile de utilizare ale PC-urilor de tip box, Zero8 este un conector SMT de mare viteză, care se remarcă nu numai prin robustețea sa extraordinară la instalare, ci și prin toleranțe ridicate în timpul funcționării, precum și prin rezistența deosebită la condiții de mediu nefavorabile. Deoarece în unele aplicații este necesar să se asigure fiabilitatea prin redundanță cu ajutorul unui conector suplimentar, trebuie să fie posibilă utilizarea simultană a mai multor conectori pe o placă de circuit imprimat. Acest lucru necesită o compensare ridicată a decalajului la conectare, precum și toleranțe în timpul funcționării. Conectorul pentru plăci de circuit imprimat Zero8 prezintă toate aceste caracteristici.

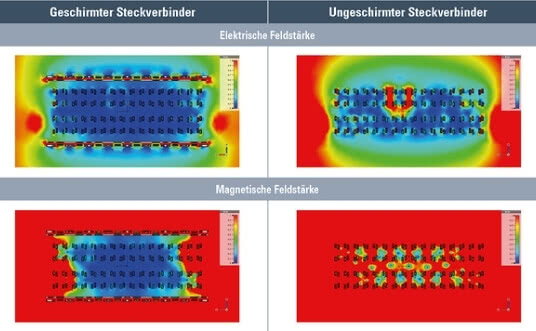

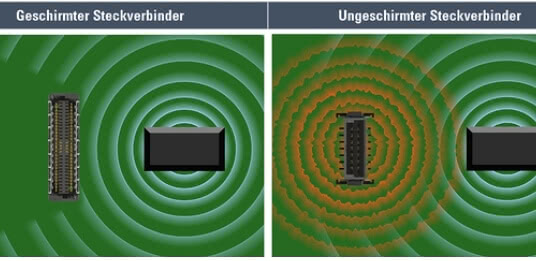

Conectori pentru plăci de circuit imprimat: ecranare EMC pentru o calitate optimă a conexiunilor plăcilor de circuit imprimat
Odată cu creșterea densității instalațiilor, crește și riscul de interferențe electromagnetice reciproce. Pentru a preveni acest lucru, se utilizează conectori ecranați, care asigură o compatibilitate electromagnetică (EMC) mai bună. Compatibilitatea electromagnetică este esențială pentru funcționarea fără interferențe a componentelor și aplicațiilor electrice.
Conectorii noștri board-to-board Zero8 se remarcă prin ecranareape ambele părți, asigurând valori optime de compatibilitate electromagnetică (EMC). Astfel, este garantată o transmisie de date fără interferențe în practic orice mediu. Materialul de ecranare utilizat este potrivit în special pentru componente cu cerințe ridicate în materie de compatibilitate electromagnetică. Astfel, este garantată o inductanță de cuplare de maximum 10 picohenri. Acest lucru face ca conectorii pentru plăci de circuit imprimat din familia Zero8 să fie alegerea optimă pentru aplicații din Industry 4.0 și Internetul obiectelor.
Conceptul de ecranare pe suprafață extinsă deviază în mod fiabil curenții paraziți către conexiunea la masă prin intermediul contactelor multiple de pe ambele plăci de circuit imprimat. Influențele intensității câmpului electric și magnetic asupra conectorilor plăcilor de circuit pot fi simulate în mod clar prin intermediul inductanței de cuplare. În cazul invers, în care conectorul ar putea funcționa ca sursă de perturbații, componentele și elementele adiacente sunt protejate în mod eficient.
Realizăm conectori personalizați, adaptați perfect la aplicația dumneavoastră.

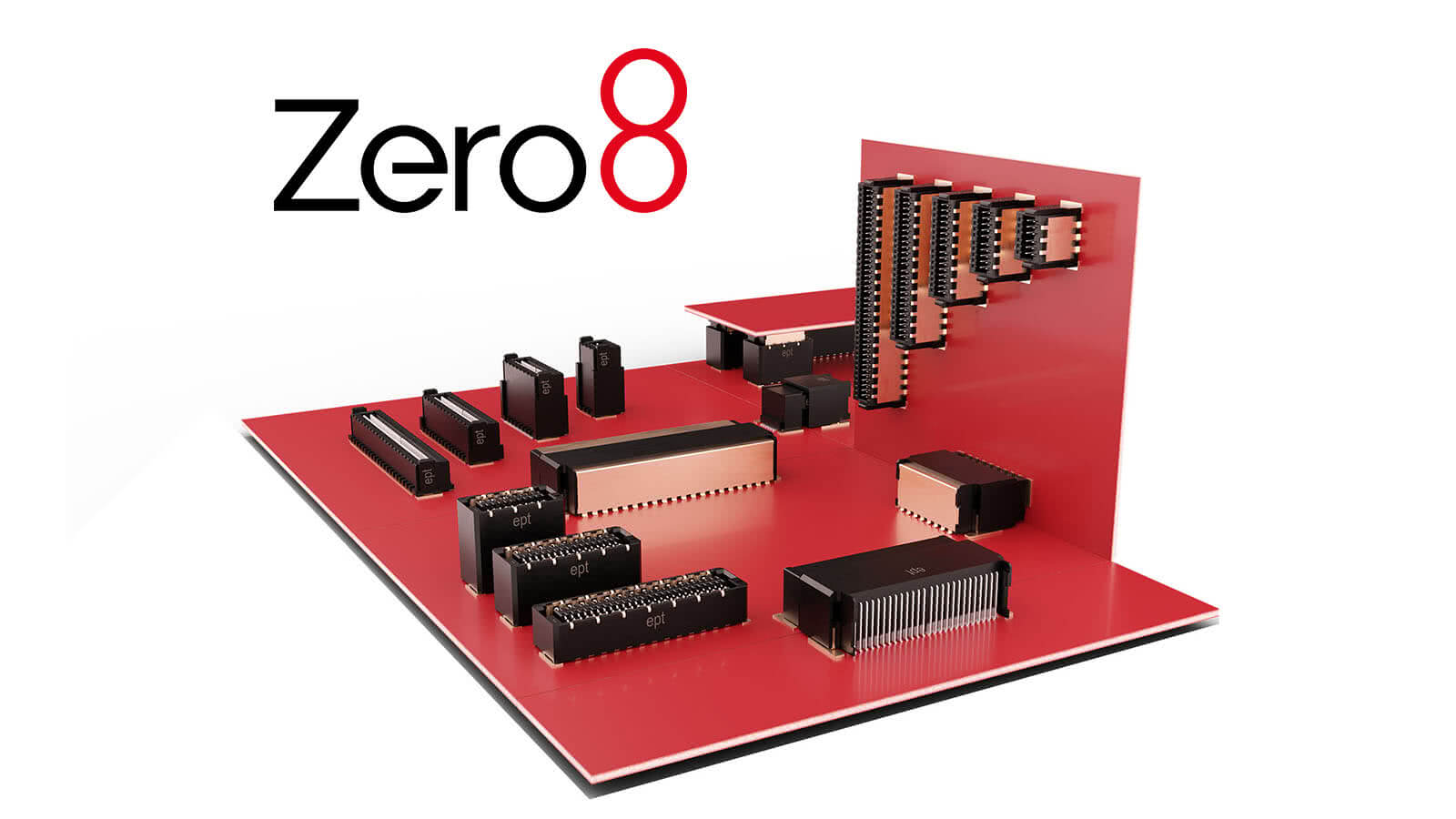

Conectori pentru plăci de circuit imprimat Zero8 SMT pentru aplicații industriale
Căutați un conector SMT ecranat, care să fie robust și să asigure o contactare sigură? De preferință, unul care să fie adaptabil la cerințele dumneavoastră specifice?
Familia noastră de conectori pentru plăci de circuit imprimat Zero8 cu pas de 0,8 mm a fost dezvoltată pentru aplicații industriale exigente și oferă o scalabilitate maximă.
Adaptați liber forma, numărul de poli și înălțimea de stivuire a conectorilor SMT la cerințele dvs. individuale. Conectorii noștri pentru plăci de circuit imprimat garantează o rată de transfer de date de 16 Gbit/s. Conexiunea plăcilor de circuit imprimat poate fi realizată în formă paralelă, perpendiculară sau orizontală. Oferim socluri și mufe în variantele low-profile, mid-profile și high-profile, precum și în variantă îndoită; mufa este disponibilă, de asemenea, în varianta x-high-profile.
Datorită diferitelor înălțimi de montare, conectorii board-to-board Zero8 vă permit să realizați distanțe între plăci de 6,00 până la 21,00 mm. Conectorii ept sunt disponibili în variante de la 12 la 80 de pini. Și asta nu este tot: aveți de ales și în ceea ce privește ecranarea! Ambele părți ale perechii de conectori cu ecranare sau fără? Sau doar o parte cu ecranare? Decizia vă aparține. Toate conectorii Zero8 sunt în orice caz compatibili între ei și pot fi combinați liber, indiferent dacă optați pentru conectori neecranati sau ecranati.
Întrebări frecvente: Întrebări și răspunsuri despre conectorii pentru plăci de circuit imprimat SMT Zero8
Cum se pot asambla conectorii pentru plăci de circuit imprimat SMT Zero8?În ce moduri pot fi conectate între ele plăcile de circuit imprimat cu conectorii SMT Zero8?Ce tipuri de curent pot fi transmise prin conectorii Zero8?Prin ce se remarcă noul concept de conectare?Ce reprezintă tehnologia ScaleX?Pentru ce viteze de transfer de date sunt potrivite conectorii Zero8 SMT?Pentru ce aplicații este potrivită varianta ecranată?Conceptul de conectare al modelului Zero8 compensează toleranțele din aplicația mea?
Cum se pot asambla conectorii pentru plăci de circuit imprimat SMT Zero8?
Sistemul de conectori Zero8 este procesat prin tehnologia de montare pe suprafață (SMT) și, prin urmare, este sudat direct pe plăcile de circuit imprimat. Conectorii sunt livrați în mod obișnuit în ambalaje de tip „tape-and-reel”, ceea ce permite procesarea complet automatizată prin tehnologia „pick-and-place”. Tijele de poziționare de pe partea inferioară a conectorilor Zero8 garantează o poziționare exactă pe placa de circuit imprimat. De asemenea, ept asigură o coplanaritate a contactelor de max. 0,1 mm, pentru a garanta o lipire sigură în timpul procesării.
În ce moduri pot fi conectate între ele plăcile de circuit imprimat cu conectorii SMT Zero8?
Diferitele variante de construcție ale familiei de conectori Zero8 permit conectarea plăcilor de circuit imprimat în configurație paralelă, cu înălțimi de stivuire cuprinse între 6 și 21 mm, precum și în configurație orizontală sau perpendiculară.
Ce tipuri de curent pot fi transmise prin conectorii Zero8?
Datorită aliajului de cupru de înaltă calitate, cu o conductivitate excelentă, un conector cu 50 de pini poate suporta curenți de până la 1,7 A la o temperatură ambiantă de 20 °C. Aceste valori sunt atinse de obicei la conectorii cu un pas de minim 1,27 mm.
Prin ce se remarcă noul concept de conectare?
Fiecare pereche de conectori (mufă sau priză) conține atât un contact de tip lamă, cât și unul de tip arc. Această dublă contactare asigură o conectare sigură și etanșă la gaz în mediul industrial și este rezistentă la influențe externe precum: șocuri, vibrații, cicluri termice, gaze nocive etc. Prin contactarea pe suprafața laminată omogenă cu suprafețe de înaltă calitate, sunt garantate cel puțin 500 de cicluri de conectare și se reduce abraziunea suprafeței în cazul mișcărilor microscopice.
Ce reprezintă tehnologia ScaleX?
Marca tehnologică ScaleX descrie scalabilitatea sistemului de conectori în aplicații și avantajele tehnologiei de contact: conexiuni mecanice
și electrice fiabile datorită sistemului de contact pe
două fețe; design flexibil al dispozitivelor: diverse numere de poli, forme de construcție și înălțimi de stivuire, cu o siguranță ridicată împotriva conectării greșite
; variabilitate: Conectori board-to-board în variante ecranate și
neecranate. Robustețe: tehnologie de conectare pentru compensarea toleranțelor ridicate și protecția contactelor. Viteze
de transfer de date de până la 16 Gbit/s: opțional cu concept de ecranare închisă pentru protecție EMC ridicată
Pentru ce viteze de transfer de date sunt potrivite conectorii Zero8 SMT?
Simulările realizate cu sistemul de conectori Zero8 la 16 Gbit/s prezintă o integritate excelentă a semnalului. Parametrii S pot fi furnizați pentru simulările dvs. de aplicații; vă rugăm să ne contactați la adresa sales@ept.de
Pentru ce aplicații este potrivită varianta ecranată?
Conceptul de ecranare asigură o compatibilitate electromagnetică (CEM) optimă în aplicațiile industriale și este potrivit pentru toate echipamentele cu transmisie internă de mare viteză, clasificate ca surse de perturbații și/sau receptori de perturbații: convertizoare de frecvență, surse de alimentare, sisteme UPS, acționări electrice, aparate de comutație, sisteme de control, sisteme IO, aparate medicale, tehnică de măsurare, sisteme de comunicații, tehnică de rețea, senzori, echipamente de transmisie video.
Conceptul de conectare al modelului Zero8 compensează toleranțele din aplicația mea?
Noul concept de conectare asigură o compensare ridicată a toleranțelor în timpul instalării (deviere unghiulară de până la 5°, deviere axială de ± 0,7 mm) și compensează, chiar și în stare conectată, toleranțele dispozitivului de ± 0,4 mm pe axele x și y, precum și de 1,5 mm pe axa z.
