PC/104: Prezentare generală

Prezentare generală a datelor Aplicații Produse PC/104 Caracteristici Standard PC/104 Perspectiva dezvoltatorului ÎNTREBĂRI FRECVENTE

PC/104, PC/104-Plus

PC/104 și PC/104-Plus sunt standarde pentru modulele de tip „Computer on Module” (CoM) utilizate în calculatoarele industriale. Spre deosebire de alte formate cunoscute, aceste module se asamblează în stivă. Astfel, se pot construi sisteme de calcul complexe. PC/104 și PC/104-Plus oferă compatibilitate completă la nivel de hardware și software într-un factor de formă extrem de mic (96 mm x 90 mm) cu un sistem de magistrală standardizat (ISA). Datorită acestei standardizări, diferite plăci PC/104 pot fi utilizate împreună pentru a îndeplini o sarcină definită.

Caracteristici

Tehnologia de inserare prin presare consacrată de la ept cu Tcom press®

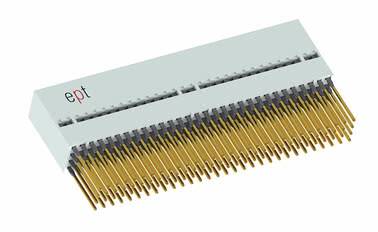

PC/104-Plus, disponibilă și cu distanță de 22 mm;

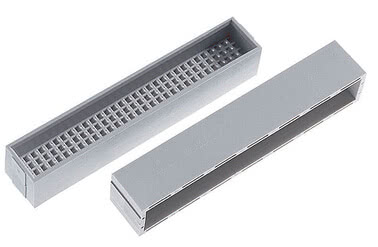

carcase de protecție disponibile ca accesorii; sunt
posibile modificări ale numărului de contacte
și/sau ale rezistenței mecanice; pas de 2,54 mm

Aplicații

Conector board-to-board pentru distanța dintre plăci de 15,24 mm și 22 mm

PC/104: Prezentare generală

Prezentare generală a datelor Aplicații Produse PC/104 Caracteristici Standard PC/104 Perspectiva dezvoltatorului ÎNTREBĂRI FRECVENTE

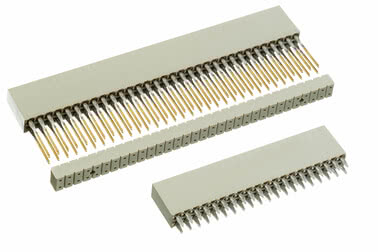

Conector PC/104

Conector PC/104 Articolul nr. 962-40202-03

Lungimea conexiunii: 3,4 mm, Număr de pini: 40, Nivelul 3

Paralelă

Placare prin sudură a găurilor

Arată mai multe detalii despre produs

Conector PC/104 Articolul nr. 962-40202-03 - Date tehnice

Principii de bază

Specificații	PC/104
Nivelul de calitate	3
Număr de contacte	40
Tehnologia de conectare	Tehnica lipirii
Lungimea conexiunii	3,4 mm
Spațiere PCB	15,24 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,54 mm
Forța de inserție per contact	max. 0,9 N
Forța de tracțiune per contact	min. 0,6 N

Electric

Curent de funcționare	max. 1,9 A
Tensiune de funcționare	150 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	1,2 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104 Articolul nr. 962-40206-03

Lungimea conexiunii: 3,4 mm, Număr de pini: 40, Nivelul 2

Paralelă

Placare prin sudură a găurilor

Arată mai multe detalii despre produs

Conector PC/104 Articolul nr. 962-40206-03 - Date tehnice

Principii de bază

Specificații	PC/104
Nivelul de calitate	2
Număr de contacte	40
Tehnologia de conectare	Tehnica lipirii
Lungimea conexiunii	3,4 mm
Spațiere PCB	15,24 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,54 mm
Forța de inserție per contact	max. 0,9 N
Forța de tracțiune per contact	min. 0,6 N

Electric

Curent de funcționare	max. 1,9 A
Tensiune de funcționare	150 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	1,2 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104 Articolul nr. 962-40322-03

Lungimea conexiunii: 3,4 mm, Număr de poli 64, Nivelul 3

Paralelă

Placare prin sudură a găurilor

Arată mai multe detalii despre produs

Conector PC/104 Articolul nr. 962-40322-03 - Date tehnice

Principii de bază

Specificații	PC/104
Nivelul de calitate	3
Număr de contacte	64
Tehnologia de conectare	Tehnica lipirii
Lungimea conexiunii	3,4 mm
Spațiere PCB	15,24 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,54 mm
Forța de inserție per contact	max. 0,9 N
Forța de tracțiune per contact	min. 0,6 N

Electric

Curent de funcționare	max. 1,9 A
Tensiune de funcționare	150 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	1,2 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104 Articolul nr. 962-40326-03

Lungimea conexiunii: 3,4 mm, Număr de poli 64, Nivelul 2

Paralelă

Placare prin sudură a găurilor

Arată mai multe detalii despre produs

Conector PC/104 Articolul nr. 962-40326-03 - Date tehnice

Principii de bază

Specificații	PC/104
Nivelul de calitate	2
Număr de contacte	64
Tehnologia de conectare	Tehnica lipirii
Lungimea conexiunii	3,4 mm
Spațiere PCB	15,24 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,54 mm
Forța de inserție per contact	max. 0,9 N
Forța de tracțiune per contact	min. 0,6 N

Electric

Curent de funcționare	max. 1,9 A
Tensiune de funcționare	150 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	1,2 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104 Articolul nr. 962-60202-03

Lungimea conexiunii: 3,4 mm, Număr de pini: 40, Nivelul 3

Paralelă

Tehnologie de fixare prin presare

Arată mai multe detalii despre produs

Conector PC/104 Articolul nr. 962-60202-03 - Date tehnice

Principii de bază

Specificații	PC/104
Nivelul de calitate	3
Număr de contacte	40
Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	3,4 mm
Spațiere PCB	15,24 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,54 mm
Forța de inserție per contact	max. 0,9 N
Forța de tracțiune per contact	min. 0,6 N

Electric

Curent de funcționare	max. 1,9 A
Tensiune de funcționare	150 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	1,2 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104 Articolul nr. 962-60202-12

Lungimea conexiunii: 12,2 mm, Număr de pini: 40, Nivelul 3

Paralelă

Tehnologie de fixare prin presare

Arată mai multe detalii despre produs

Conector PC/104 Articolul nr. 962-60202-12 - Date tehnice

Principii de bază

Specificații	PC/104
Nivelul de calitate	3
Număr de contacte	40
Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	12,2 mm
Spațiere PCB	15,24 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,54 mm
Forța de inserție per contact	max. 0,9 N
Forța de tracțiune per contact	min. 0,6 N

Electric

Curent de funcționare	max. 1,9 A
Tensiune de funcționare	150 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	1,2 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104 Articolul nr. 962-60206-03

Lungimea conexiunii: 3,4 mm, Număr de pini: 40, Nivelul 2

Paralelă

Tehnologie de fixare prin presare

Arată mai multe detalii despre produs

Conector PC/104 Articolul nr. 962-60206-03 - Date tehnice

Principii de bază

Specificații	PC/104
Nivelul de calitate	2
Număr de contacte	40
Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	3,4 mm
Spațiere PCB	15,24 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,54 mm
Forța de inserție per contact	max. 0,9 N
Forța de tracțiune per contact	min. 0,6 N

Electric

Curent de funcționare	max. 1,9 A
Tensiune de funcționare	150 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	1,2 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104 Articolul nr. 962-60206-12

Lungimea conexiunii: 12,2 mm, Număr de pini: 40, Nivelul 2

Paralelă

Tehnologie de fixare prin presare

Arată mai multe detalii despre produs

Conector PC/104 Articolul nr. 962-60206-12 - Date tehnice

Principii de bază

Specificații	PC/104
Nivelul de calitate	2
Număr de contacte	40
Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	12,2 mm
Spațiere PCB	15,24 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,54 mm
Forța de inserție per contact	max. 0,9 N
Forța de tracțiune per contact	min. 0,6 N

Electric

Curent de funcționare	max. 1,9 A
Tensiune de funcționare	150 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	1,2 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104 Articolul nr. 962-60322-03

Lungimea conexiunii: 3,4 mm, Număr de poli 64, Nivelul 3

Paralelă

Tehnologie de fixare prin presare

Arată mai multe detalii despre produs

Conector PC/104 Articolul nr. 962-60322-03 - Date tehnice

Principii de bază

Specificații	PC/104
Nivelul de calitate	3
Număr de contacte	64
Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	3,4 mm
Spațiere PCB	15,24 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,54 mm
Forța de inserție per contact	max. 0,9 N
Forța de tracțiune per contact	min. 0,6 N

Electric

Curent de funcționare	max. 1,9 A
Tensiune de funcționare	150 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	1,2 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104 Articolul nr. 962-60322-12

Lungimea conexiunii: 12,2 mm, Număr de poli 64, Nivelul 3

Paralelă

Tehnologie de fixare prin presare

Arată mai multe detalii despre produs

Conector PC/104 Articolul nr. 962-60322-12 - Date tehnice

Principii de bază

Specificații	PC/104
Nivelul de calitate	3
Număr de contacte	64
Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	12,2 mm
Spațiere PCB	15,24 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,54 mm
Forța de inserție per contact	max. 0,9 N
Forța de tracțiune per contact	min. 0,6 N

Electric

Curent de funcționare	max. 1,9 A
Tensiune de funcționare	150 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	1,2 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104 Articolul nr. 962-60326-03

Lungimea conexiunii: 3,4 mm, Număr de poli 64, Nivelul 2

Paralelă

Tehnologie de fixare prin presare

Arată mai multe detalii despre produs

Conector PC/104 Articolul nr. 962-60326-03 - Date tehnice

Principii de bază

Specificații	PC/104
Nivelul de calitate	2
Număr de contacte	64
Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	3,4 mm
Spațiere PCB	15,24 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,54 mm
Forța de inserție per contact	max. 0,9 N
Forța de tracțiune per contact	min. 0,6 N

Electric

Curent de funcționare	max. 1,9 A
Tensiune de funcționare	150 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	1,2 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104 Articolul nr. 962-60326-12

Lungimea conexiunii: 12,2 mm, Număr de poli 64, Nivelul 2

Paralelă

Tehnologie de fixare prin presare

Arată mai multe detalii despre produs

Conector PC/104 Articolul nr. 962-60326-12 - Date tehnice

Principii de bază

Specificații	PC/104
Nivelul de calitate	2
Număr de contacte	64
Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	12,2 mm
Spațiere PCB	15,24 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,54 mm
Forța de inserție per contact	max. 0,9 N
Forța de tracțiune per contact	min. 0,6 N

Electric

Curent de funcționare	max. 1,9 A
Tensiune de funcționare	150 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	1,2 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104-Plus

Conector PC/104-Plus Articolul nr. 272-30000-31

Lungimea cablului: 2,8 mm, Număr de poli 60, Nivelul 3

Paralelă

Tehnologie de fixare prin presare

Arată mai multe detalii despre produs

Conector PC/104-Plus Articolul nr. 272-30000-31 - Date tehnice

Principii de bază

Specificații	PC/104-Plus
Nivelul de calitate	3
Număr de contacte	60
Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	2,8 mm
Spațiere PCB	15,24 mm și 22 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,0 mm
Forța de inserție per contact	max. 1,5 N
Forța de tracțiune per contact	min. 0,3 N

Electric

Curent de funcționare	max. 1,7 A
Tensiune de funcționare	100 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	min. 0,5 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104-Plus

Conector PC/104-Plus Articolul nr. 264-40303-02

Lungimea cablului: 2,8 mm, Număr de polițe: 120, Nivelul 3

Paralelă

Placare prin sudură a găurilor

Arată mai multe detalii despre produs

Conector PC/104-Plus Articolul nr. 264-40303-02 - Date tehnice

Principii de bază

Specificații	PC/104-Plus
Nivelul de calitate	3
Număr de contacte	120
Tehnologia de conectare	Tehnica lipirii
Lungimea conexiunii	2,8 mm
Spațiere PCB	15,24 mm și 22 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,0 mm
Forța de inserție per contact	max. 1,5 N
Forța de tracțiune per contact	min. 0,3 N

Electric

Curent de funcționare	max. 1,7 A
Tensiune de funcționare	100 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	min. 0,5 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104-Plus Articolul nr. 264-60303-02

Lungimea cablului: 2,8 mm, Număr de polițe: 120, Nivelul 3

Paralelă

Tehnologie de fixare prin presare

Arată mai multe detalii despre produs

Conector PC/104-Plus Articolul nr. 264-60303-02 - Date tehnice

Principii de bază

Specificații	PC/104-Plus
Nivelul de calitate	3
Număr de contacte	120
Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	2,8 mm
Spațiere PCB	15,24 mm și 22 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,0 mm
Forța de inserție per contact	max. 1,5 N
Forța de tracțiune per contact	min. 0,3 N

Electric

Curent de funcționare	max. 1,7 A
Tensiune de funcționare	100 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	min. 0,5 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104-Plus Articolul nr. 264-60303-12

Lungimea racordului: 12 mm, Număr de polițe: 120, Nivelul 3

Paralelă

Tehnologie de fixare prin presare

Arată mai multe detalii despre produs

Conector PC/104-Plus Articolul nr. 264-60303-12 - Date tehnice

Principii de bază

Specificații	PC/104-Plus
Nivelul de calitate	3
Număr de contacte	120
Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	12 mm
Spațiere PCB	15,24 mm și 22 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,0 mm
Forța de inserție per contact	max. 1,5 N
Forța de tracțiune per contact	min. 0,3 N

Electric

Curent de funcționare	max. 1,7 A
Tensiune de funcționare	100 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	min. 0,5 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Fișier UL	E130314
Mediul înconjurător	Conform cu RoHS

Conector PC/104-Plus cu 22 mm

Conector PC/104-Plus cu 22 mm Articolul nr. 264-61303-02

Lungimea cablului: 2,8 mm, Număr de polițe: 120, Nivelul 3, pentru distanța dintre plăcile de circuit imprimat de 22 mm

Paralelă

Tehnologie de fixare prin presare

Arată mai multe detalii despre produs

Conector PC/104-Plus cu 22 mm Articolul nr. 264-61303-02 - Date tehnice

Principii de bază

Specificații	PC/104-Plus
Nivelul de calitate	3
Număr de contacte	120
Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	2,8 mm
Spațiere PCB	22 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,0 mm
Forța de inserție per contact	max. 1,5 N
Forța de tracțiune per contact	min. 0,3 N

Electric

Curent de funcționare	max. 1,7 A
Tensiune de funcționare	100 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	min. 0,5 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Conector PC/104-Plus cu 22 mm Articolul nr. 264-61303-12

Lungimea racordului: 12 mm, Număr de polițe: 120, Nivelul 3, pentru distanța dintre plăcile de circuit imprimat de 22 mm

Paralelă

Tehnologie de fixare prin presare

Arată mai multe detalii despre produs

Conector PC/104-Plus cu 22 mm Articolul nr. 264-61303-12 - Date tehnice

Principii de bază

Specificații	PC/104-Plus
Nivelul de calitate	3
Număr de contacte	120
Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	12 mm
Spațiere PCB	22 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0
Material de contact	Aliaj de cupru

Mecanic

Dimensiunea grilei	2,0 mm
Forța de inserție per contact	max. 1,5 N
Forța de tracțiune per contact	min. 0,3 N

Electric

Curent de funcționare	max. 1,7 A
Tensiune de funcționare	100 V
Rezistența la contact	< 20 mΩ
Distanța de aer și de fluaj	min. 0,5 mm
Rezistența la izolare	>10⁶ MΩ

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Accesorii PC/104-Plus

Distanțier PC/104-Plus Articolul nr. 264-16302

Număr de polițe: 120

Arată mai multe detalii despre produs

Distanțier PC/104-Plus Articolul nr. 264-16302 - Date tehnice

Principii de bază

Specificații	PC/104-Plus
Număr de contacte	120
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0

Mecanic

Dimensiunea grilei	2,0 mm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Carcasă PC/104-Plus Articolul nr. 264-17302

Număr de polițe: 120

Arată mai multe detalii despre produs

Carcasă PC/104-Plus Articolul nr. 264-17302 - Date tehnice

Principii de bază

Specificații	PC/104-Plus
Număr de contacte	120
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Corp izolator	PBT armat cu fibră de sticlă, UL 94 V-0

Mecanic

Dimensiunea grilei	2,0 mm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Alte numere de stâlpi? Alte înălțimi de stivuire? Acoperiri de contact alternative? Variante personalizate? Contacte decalate?

Solicitați conectori personalizați

" Nu este cel potrivit pentru dvs.? Solicitați acum un conector personalizat!

Username:

Vă mulțumim! Vom analiza cererea dumneavoastră și vă vom contacta.

Dacă aveți întrebări, vă stăm la dispoziție oricând prin e-mail sau telefon.

Nu s-a găsit niciun produs potrivit – Solicitați produsul acum:

Câmpurile marcate cu * sunt obligatorii.

Compania *

Salutul

Numele și prenumele *

Nume și prenume *

Strada *

COD POȘTAL *

Locație *

Țara *

e-mail *

Telefon *

Cerințe privind produsul *

Puteți consulta politica noastră de confidențialitate aici.

Caracteristici

Conectorii PC/104 și PC/104-Plus se remarcă prin tehnologia de presare Tcom press® de la ept, care și-a dovedit eficiența. Aceștia permit realizarea unor distanțe între plăci de 15,24 mm și 22 mm. Modificările privind numărul de contacte și/sau rezistența mecanică vă oferă posibilitatea de a găsi soluții complet personalizate.

PC104 2 reihig — PC/104 cu 2 rânduri
Prezentare generală a detaliilor

PC104Plus 4 reihig — PC/104-Plus cu 4 rânduri
Prezentare generală a detaliilor

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Vă producem conectori personalizați, adaptați perfect la aplicația dumneavoastră.

alte numere de poli
alte înălțimi de stivuire
acoperiri alternative ale contactelor

Solicitați acum un conector personalizat

Standardele PC/104 și PC/104-Plus

Datorită componentelor din ce în ce mai performante, a devenit necesară extinderea sistemului PC/104 cu un sistem de magistrală mai rapid. Din acest motiv, sistemul PC/104 a fost completat cu magistrala PCI. Această completare a fost denumită în specificație PC/104-Plus.

Conectori PC/104 și
PC/104-Plus În timp ce magistrala PC/104 este formată din doi conectori care pot fi aliniați paralel, cu 40 și 64 de pini și un pas de 2,54 mm, PC/104-Plus oferă deja 120 de pini dispuși în 4 rânduri, la o distanță de 2,00 mm.

Prin utilizarea conectorilor cu zonă de transfer (pini lungi) în tehnica de presare, mai multe plăci pot fi stivuite comod una peste alta (vezi figura). Distanțele specificate de consorțiul PC/104 sunt respectate prin utilizarea distanțierelor și a carcaselor de protecție.
Utilizarea suplimentară a știfturilor de distanțare nu mai este astfel necesară.

Perspectiva dezvoltatorului

„Conectorii ept se remarcă prin calitatea superioară a ștanțării, ceea ce se observă în special prin finisajul impecabil al pinilor de contact. Datorită calității de fabricație și a nivelurilor de calitate disponibile, este garantat un număr mare de cicluri de conectare. Conectorii ept PC/104 și PC/104-Plus sunt livrați cu zona de presare Tcom press® cunoscută și testată pe piață, asigurând astfel cea mai înaltă fiabilitate în toate aplicațiile imaginabile.

La acest conector, barele cu pini sunt presate cu o simplă unealtă de presare cu placă plată. Astfel se elimină costurile pentru lipirea manuală laborioasă și nu este necesară nicio prelucrare ulterioară a pinilor de transfer. (Punți de lipire, stropi de cositor) La presarea lamelor cu pini de transfer, un corp de ghidare este împins de jos în sus, stabilizând pinii de transfer. În plus, acesta servește ca distanțier, astfel încât să se atingă distanța de 0,6" la conectarea modulelor."

Întrebări frecvente: Întrebări și răspunsuri despre PC/104, PC/104-Plus

Carcasa izolatoare a conectorilor cu inserție prin presare PC/104 și PC/104 Plus este disponibilă în diferite culori? Corpul de conectare al conectorilor cu inserție prin presare PC/104 și PC/104 Plus trebuie comandat separat ca accesoriu? Care este particularitatea conectorilor PC/104 și PC/104 Plus?

Carcasa izolatoare a conectorilor cu inserție prin presare PC/104 și PC/104 Plus este disponibilă în diferite culori?

Conectorii cu inserție prin presare PC/104 și PC/104 Plus sunt disponibili la ept în culorile gri și negru.

Corpul de conectare al conectorilor cu inserție prin presare PC/104 și PC/104 Plus trebuie comandat separat ca accesoriu?

Elementul de ghidare, care stabilizează stâlpul de transfer în timpul procesului de presare, face parte din echipamentul standard al conectorilor cu presare.

Care este particularitatea conectorilor PC/104 și PC/104 Plus?

Conectorii PC/104 și PC/104-Plus se remarcă prin tehnologia de presare Tcom press® de la ept, care și-a dovedit eficiența. În plus, acești conectori permit realizarea unor distanțe între plăci de 15,24 mm și 22 mm.
