Terminale de alimentare: Prezentare generală

Prezentare generală a datelor Aplicații Produse Power Terminals Caracteristici

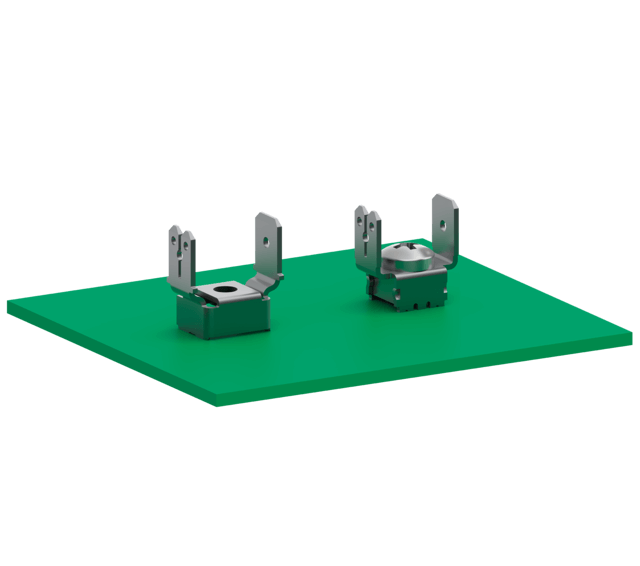

Terminale de alimentare – Alimentarea cu energie electrică pe placa de circuit imprimat

Conectori pentru alimentarea cu curent prin tehnica de presare: Terminalele ept-Power sunt destinate în mod special conectării sursei de alimentare pe placa de circuit imprimat. Conectarea cablului se realizează prin capete de cablu cu înșurubare sau prin conectori plat (Faston).

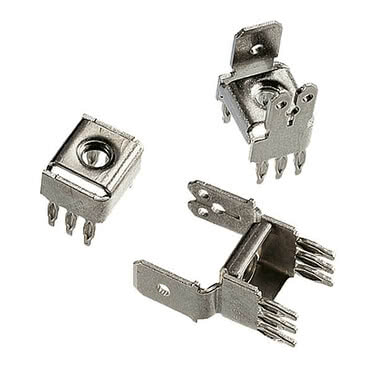

PowerTerminals 5 08x10 16 Gewinde M4 Foto

Caracteristici

racordare simplă a cablurilor de
alimentare variante personalizate, cum ar fi racorduri în unghi sau cotate, sunt posibile
montare simplă prin presare
Accesorii: șuruburi cu filet M4 sau M5

Aplicații

Alimentare cu energie electrică prin racord cu șurub sau contact Faston
Sisteme de panou de bază pentru alimentarea cu energie electrică

Terminale de alimentare: Prezentare generală

Prezentare generală a datelor Aplicații Produse Power Terminals Caracteristici

Grilă 5,08 x 10,16 mm

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-33008

Filet M4, Lungimea conexiunii: 5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-33008 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 10,16 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-33009

Filet M4, Lungimea conexiunii: 5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-33009 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 10,16 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-33048

Filet M4, Lungimea conexiunii: 5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-33048 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 10,16 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-33049

Filet M4, Lungimea conexiunii: 5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-33049 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 10,16 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-33248

Filet M4, Lungimea conexiunii: 5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-33248 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 10,16 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-33249

Filet M4, Lungimea conexiunii: 5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-33249 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 10,16 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-32004

Filet M4, Lungimea conexiunii: 5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-32004 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 10,16 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-32006

Filet M4, Lungimea conexiunii: 5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-32006 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 10,16 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-32044

Filet M4, Lungimea conexiunii: 5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-32044 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 10,16 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-32046

Filet M4, Lungimea conexiunii: 5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-32046 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 10,16 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-32244

Filet M4, Lungimea conexiunii: 5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-32244 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 10,16 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-32246

Filet M4, Lungimea conexiunii: 5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 10,16 mm Articolul nr. 911-32246 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 10,16 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Grilă 5,08 x 7,62 mm

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-22015

PowerTerminals 5 08x7 62 Gewinde M5 Foto

Filet M4, Lungimea cablului: 4,5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-22015 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	4,5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 7,62 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-22020

Filet M5, Lungimea cablului: 4,5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-22020 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	4,5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 7,62 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M5
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-22715/1

Filet M4, Lungimea cablului: 4,5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-22715/1 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	4,5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 7,62 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-22720/1

Filet M5, Lungimea cablului: 4,5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-22720/1 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	4,5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 7,62 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M5
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-60045

Filet M4, Lungimea cablului: 4,5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-60045 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	4,5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 7,62 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-60050

Filet M5, Lungimea cablului: 4,5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-60050 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	4,5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 7,62 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M5
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-60645/1

Filet M4, Lungimea cablului: 4,5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-60645/1 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	4,5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 7,62 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M4
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-60650/1

Filet M5, Lungimea cablului: 4,5 mm

Tehnologie de fixare prin presare

Putere

Robust

Arată mai multe detalii despre produs

Terminale de alimentare cu pas de 5,08 x 7,62 mm Articolul nr. 910-60650/1 - Date tehnice

Principii de bază

Tehnologia de conectare	Tehnologie de fixare prin presare
Lungimea conexiunii	4,5 mm
Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru
Acoperire de contact	Sn

Mecanic

Dimensiunea grilei	5,08 x 7,62 mm

Electric

Curent de funcționare	20° 45', 70° 30', 100° 25'

Procesare

Fir	M5
Cuplu de strângere max.	1,3 Nm

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Accesorii

Piuliță cu fixare prin clic Power Terminals Articolul nr. 910-20015

Filet M4

Arată mai multe detalii despre produs

Piuliță cu fixare prin clic Power Terminals Articolul nr. 910-20015 - Date tehnice

Principii de bază

Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru

Procesare

Fir	M4

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Piuliță cu fixare prin clic Power Terminals Articolul nr. 910-20020

Filet M5

Arată mai multe detalii despre produs

Piuliță cu fixare prin clic Power Terminals Articolul nr. 910-20020 - Date tehnice

Principii de bază

Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru

Procesare

Fir	M5

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Șurub cilindric Power Terminals DIN 84, M4 Articolul nr. 910-20145

Filet M4

Arată mai multe detalii despre produs

Șurub cilindric Power Terminals DIN 84, M4 Articolul nr. 910-20145 - Date tehnice

Principii de bază

Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru

Procesare

Fir	M4

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Șurub cu cap cruciform Power Terminals Articolul nr. 910-20146

Filet M4

Arată mai multe detalii despre produs

Șurub cu cap cruciform Power Terminals Articolul nr. 910-20146 - Date tehnice

Principii de bază

Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru

Procesare

Fir	M4

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Șurub cilindric Power Terminals DIN 84, M5 Articolul nr. 910-20150

Filet M5

Arată mai multe detalii despre produs

Șurub cilindric Power Terminals DIN 84, M5 Articolul nr. 910-20150 - Date tehnice

Principii de bază

Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru

Procesare

Fir	M5

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Șaibă pentru borne de alimentare Articolul nr. 910-20320

Filet M4

Arată mai multe detalii despre produs

Șaibă pentru borne de alimentare Articolul nr. 910-20320 - Date tehnice

Principii de bază

Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru

Procesare

Fir	M4

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Șaibă pentru borne de alimentare Articolul nr. 910-20330

Filet M5

Arată mai multe detalii despre produs

Șaibă pentru borne de alimentare Articolul nr. 910-20330 - Date tehnice

Principii de bază

Temperatura de funcționare	de la -55 °C la +125 °C

Material

Material de contact	Aliaj de cupru

Procesare

Fir	M5

Aprobări / Conformitate

Mediul înconjurător	Conform cu RoHS

Alte numere de stâlpi? Alte înălțimi de stivuire? Acoperiri de contact alternative? Variante personalizate? Contacte decalate?

Solicitați conectori personalizați

" Nu este cel potrivit pentru dvs.? Solicitați acum un conector personalizat!

Username:

Vă mulțumim! Vom analiza cererea dumneavoastră și vă vom contacta.

Dacă aveți întrebări, vă stăm la dispoziție oricând prin e-mail sau telefon.

Nu s-a găsit niciun produs potrivit – Solicitați produsul acum:

Câmpurile marcate cu * sunt obligatorii.

Compania *

Salutul

Numele și prenumele *

Nume și prenume *

Strada *

COD POȘTAL *

Locație *

Țara *

e-mail *

Telefon *

Cerințe privind produsul *

Puteți consulta politica noastră de confidențialitate aici.

Caracteristici

Terminalele ept-Power se remarcă prin conectarea simplă a cablurilor de alimentare și prin ușurința montării prin presare. Terminalele Power sunt disponibile în variante individuale, cum ar fi cele cu unghi sau cu racord cotit.
