conectori PCB flexilink
flexilinkjumper este un conector pentru plăci de circuit imprimat flexibil, care nu se conectează prin înfășurare, și care impresionează prin designul său compact, combinat cu o intensitate a curentului ( curent admisibil ) ridicată de 11 amperi pe pin.
La fel ca în cazul flexilinkjumper, flexilinkb-t-b asigură o conectare sigură în condiții de solicitări mecanice, precum șocuri și vibrații, datorită tehnicii de inserare prin presare (tehnologie press-fit).
Filtre
placă la placă

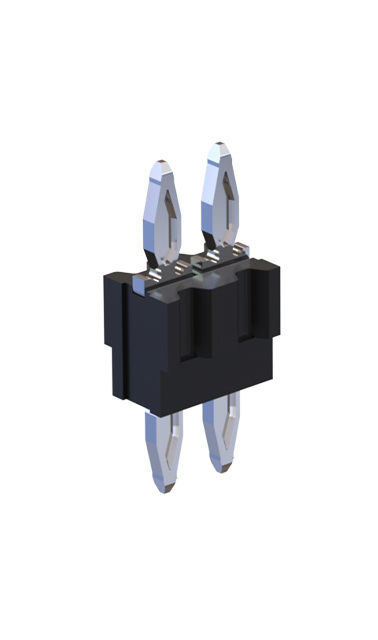

flexilink b-t-b, înălțime de 5 mm Articolul nr. 990-52XNN050-110
Înălțime de 5 mm, pentru procesul de presare în două etape, 1–3 rânduri de contacte, Economie de spațiu și costuri, înlocuiește distanțierele, Codul articolului: X = numărul de rânduri, NN = numărul de poli / rând, Pentru întrebări, vă rugăm să contactați departamentul nostru de vânzări.
Paralelă
Tehnologie de fixare prin presare
Putere
Robust
flexilink b-t-b, înălțime de 10 mm Articolul nr. 990-52XNN100-110
Înălțime de 10 mm, pentru procesul de presare în două etape, 1–3 rânduri de contacte, Economie de spațiu și costuri, înlocuiește distanțierele, Codul articolului: X = numărul de rânduri, NN = numărul de poli / rând, Pentru întrebări, vă rugăm să contactați departamentul nostru de vânzări.
Paralelă
Tehnologie de fixare prin presare
Putere
Robust

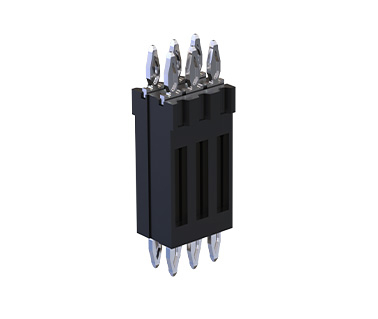

flexilink b-t-b, înălțime de 15 mm Articolul nr. 990-52XNN150-110
Înălțime de 15 mm, pentru procesul de presare în două etape, 1–3 rânduri de contacte, Economie de spațiu și costuri, înlocuiește distanțierele, Codul articolului: X = numărul de rânduri, NN = numărul de poli / rând, Pentru întrebări, vă rugăm să contactați departamentul nostru de vânzări.
Paralelă
Tehnologie de fixare prin presare
Putere
Robust

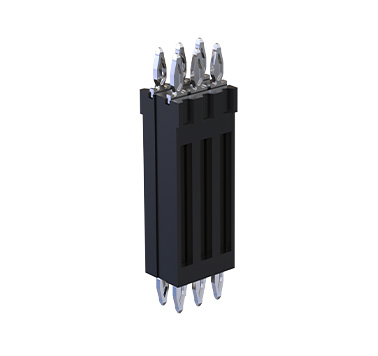

flexilink b-t-b, înălțime de 20 mm Articolul nr. 990-52XNN200-110
Înălțime de 20 mm, pentru procesul de presare în două etape, 1–3 rânduri de contacte, Economie de spațiu și costuri, înlocuiește distanțierele, Codul articolului: X = numărul de rânduri, NN = numărul de poli / rând, Pentru întrebări, vă rugăm să contactați departamentul nostru de vânzări.
Paralelă
Tehnologie de fixare prin presare
Putere
Robust

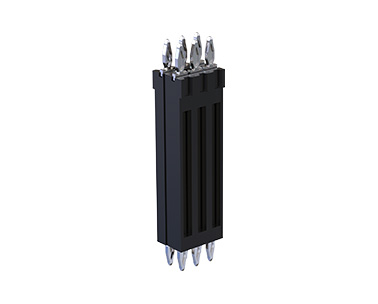

flexilink b-t-b, înălțime de 25 mm Articolul nr. 990-52XNN250-110
Înălțime de 25 mm, pentru procesul de presare în două etape, 1–3 rânduri de contacte, Economie de spațiu și costuri, înlocuiește distanțierele, Codul articolului: X = numărul de rânduri, NN = numărul de poli / rând, Pentru întrebări, vă rugăm să contactați departamentul nostru de vânzări.
Paralelă
Tehnologie de fixare prin presare
Putere
Robust
jumper

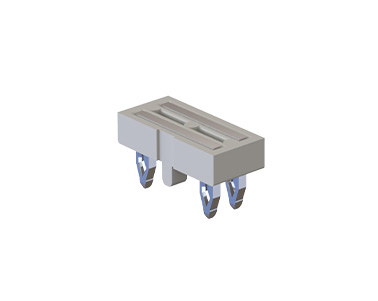

Jumper Flexilink, 2 contacte Articolul nr. 991-500200-11
2 contacte, 11 A Capacitate de transport a curentului, ocupă puțin spațiu, montare simplă, fără lipire, configurare variabilă cu pas de 2 sau 4 mm
Orizontal
Tehnologie de fixare prin presare
Putere

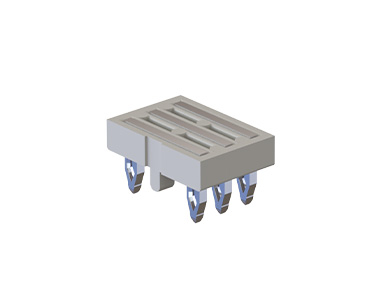

Jumper Flexilink, 3 contacte Articolul nr. 991-500300-11
3 contacte, 11 A Capacitate de transport a curentului, ocupă puțin spațiu, montare simplă, fără lipire, configurare variabilă cu pas de 2 sau 4 mm
Orizontal
Tehnologie de fixare prin presare
Putere

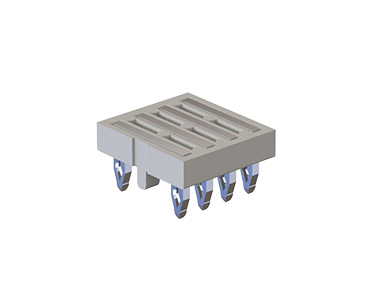

Jumper flexilink, 4 contacte Articolul nr. 991-500400-11
4 contacte, 11 A Capacitate de transport a curentului, ocupă puțin spațiu, montare simplă, fără lipire, configurare variabilă cu pas de 2 sau 4 mm
Orizontal
Tehnologie de fixare prin presare
Putere

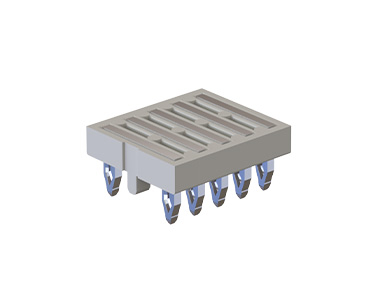

Cablul de legătură flexilink, 5 contacte Articolul nr. 991-500500-11
5 contacte, 11 A Capacitate de transport a curentului, ocupă puțin spațiu, montare simplă, fără lipire, configurare variabilă cu pas de 2 sau 4 mm
Orizontal
Tehnologie de fixare prin presare
Putere
Cablul de legătură flexilink, 6 contacte Articolul nr. 991-500600-11
6 contacte, 11 A Capacitate de transport a curentului, ocupă puțin spațiu, montare simplă, fără lipire, configurare variabilă cu pas de 2 sau 4 mm
Orizontal
Tehnologie de fixare prin presare
Putere

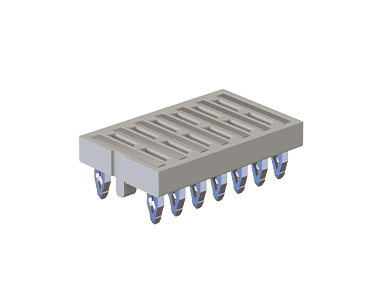

Cablul de legătură flexilink, 7 contacte Articolul nr. 991-500700-11
7 contacte, 11 A Capacitate de transport a curentului, ocupă puțin spațiu, montare simplă, fără lipire, configurare variabilă cu pas de 2 sau 4 mm
Orizontal
Tehnologie de fixare prin presare
Putere

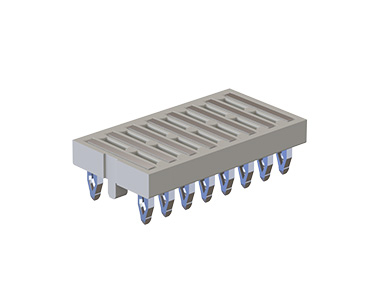

Cablul de legătură flexilink, 8 contacte Articolul nr. 991-500800-11
8 contacte, 11 A Capacitate de transport a curentului, ocupă puțin spațiu, montare simplă, fără lipire, configurare variabilă cu pas de 2 sau 4 mm
Orizontal
Tehnologie de fixare prin presare
Putere

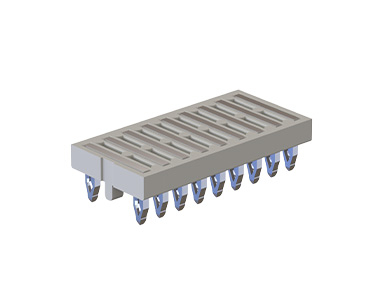

Cablul de legătură flexilink, 9 contacte Articolul nr. 991-500900-11
9 contacte, 11 A Capacitate de transport a curentului, ocupă puțin spațiu, montare simplă, fără lipire, configurare variabilă cu pas de 2 sau 4 mm
Orizontal
Tehnologie de fixare prin presare
Putere

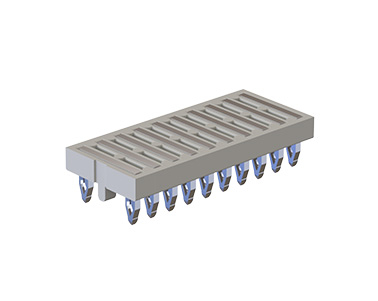

Jumper Flexilink, 10 contacte Articolul nr. 991-501000-11
10 contacte, 11 A Capacitate de transport a curentului, ocupă puțin spațiu, montare simplă, fără lipire, configurare variabilă cu pas de 2 sau 4 mm
Orizontal
Tehnologie de fixare prin presare
Putere

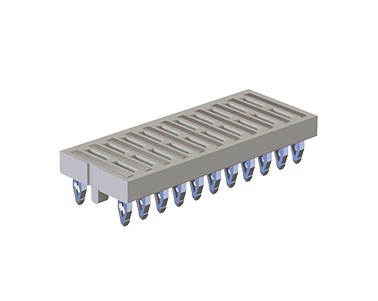

Cablul de legătură flexilink, 11 contacte Articolul nr. 991-501100-11
11 contacte, 11 A Capacitate de transport a curentului, ocupă puțin spațiu, montare simplă, fără lipire, configurare variabilă cu pas de 2 sau 4 mm
Orizontal
Tehnologie de fixare prin presare
Putere

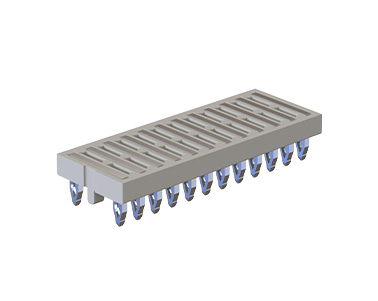

Cablul de legătură flexilink, 12 contacte Articolul nr. 991-501200-11
12 contacte, 11 A Capacitate de transport a curentului, ocupă puțin spațiu, montare simplă, fără lipire, configurare variabilă cu pas de 2 sau 4 mm
Orizontal
Tehnologie de fixare prin presare
Putere

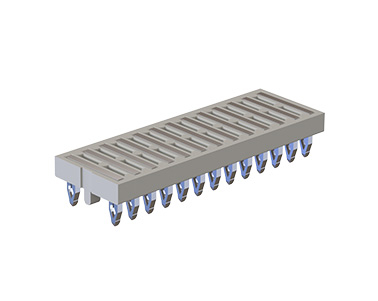

Jumper Flexilink, 13 contacte Articolul nr. 991-501300-11
13 contacte, 11 A Capacitate de transport a curentului, ocupă puțin spațiu, montare simplă, fără lipire, configurare variabilă cu pas de 2 sau 4 mm
Orizontal
Tehnologie de fixare prin presare
Putere

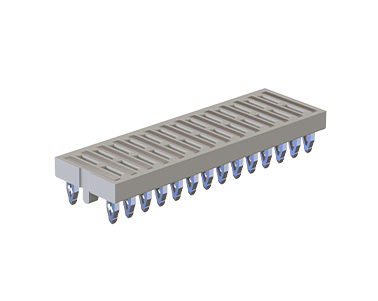

Cablul de legătură flexilink, 14 contacte Articolul nr. 991-501400-11
14 contacte, 11 A Capacitate de transport a curentului, ocupă puțin spațiu, montare simplă, fără lipire, configurare variabilă cu pas de 2 sau 4 mm
Orizontal
Tehnologie de fixare prin presare
Putere
Jumper Flexilink, 15 contacte Articolul nr. 991-501500-11
15 contacte, 11 A Capacitate de transport a curentului, ocupă puțin spațiu, montare simplă, fără lipire, configurare variabilă cu pas de 2 sau 4 mm
Orizontal
Tehnologie de fixare prin presare
Putere
Alte numere de stâlpi? Alte înălțimi de stivuire? Acoperiri de contact alternative? Variante personalizate? Contacte decalate?
flexilink: Prezentare generală
Conectori pentru plăci de circuit imprimat (conector pentru circuit imprimat) în tehnologia de inserare prin presare
Conectorul nostru robust flexilink, realizat prin tehnica de inserare prin presare (tehnologie press-fit), este perfect pentru o conexiune rezistentă în aplicații cu curenți de comutație mari.
Flexilink este disponibil în două variante
: - flexilinkjumper pentru
conexiuni orizontale între plăci de circuit imprimat - flexilinkb-t-b pentru conexiuni paralele între plăci de circuit imprimat
Flexilink este disponibil în două variante
: - flexilinkjumper pentru
conexiuni orizontale între plăci de circuit imprimat - flexilinkb-t-b pentru conexiuni paralele între plăci de circuit imprimat
flexilinkjumper pentru conexiuni orizontale între plăci de circuit imprimat:
acesta convinge prin designul său compact, combinat cu o capacitate ridicată de transport al curentului (curent admisibil). Distanța dintre plăcile de circuit imprimat (distanță între plăci) de 1 milimetru și spațiul necesar de doar 3,8 milimetri pe placa de circuit imprimat permit o utilizare maximă a spațiului și o gamă largă de aplicații ale conectorului, de exemplu pentru conectarea în serie a plăcilor de circuit imprimat cu LED-uri. Înălțimea conectorului pentru plăci de circuit imprimat este de doar 2 milimetri.
acesta convinge prin designul său compact, combinat cu o capacitate ridicată de transport al curentului (curent admisibil). Distanța dintre plăcile de circuit imprimat (distanță între plăci) de 1 milimetru și spațiul necesar de doar 3,8 milimetri pe placa de circuit imprimat permit o utilizare maximă a spațiului și o gamă largă de aplicații ale conectorului, de exemplu pentru conectarea în serie a plăcilor de circuit imprimat cu LED-uri. Înălțimea conectorului pentru plăci de circuit imprimat este de doar 2 milimetri.

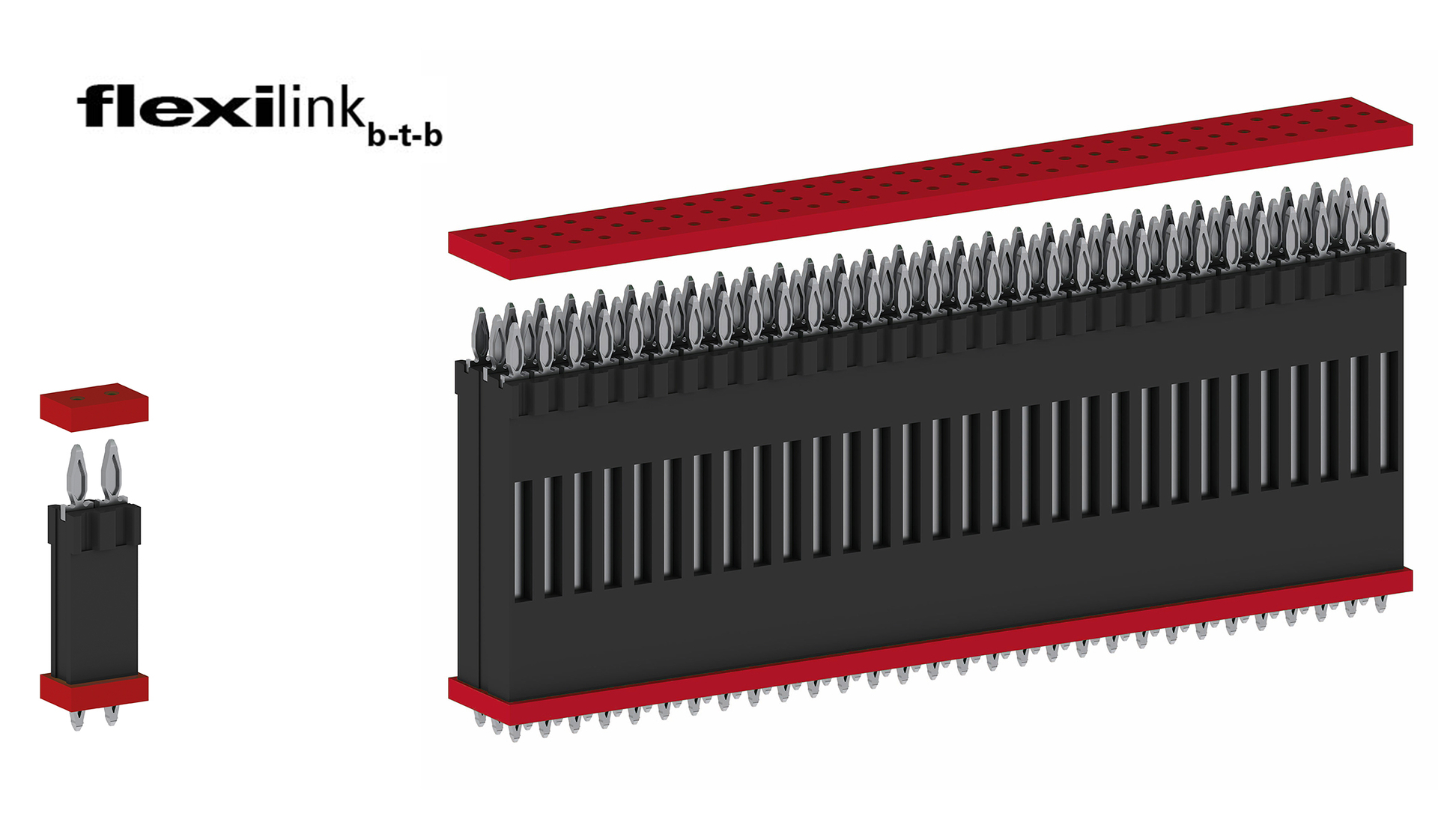

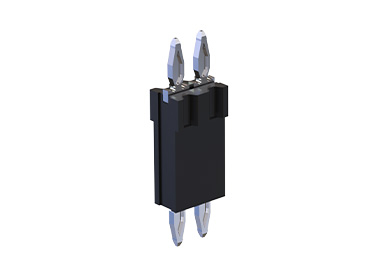

flexilinkb-t-b pentru conexiuni paralele între plăci de circuit imprimat:
Conectorul flexilinkb-t-b cu pas de 2,54 mm vă garantează o conexiune de înaltă calitate între plăcile de circuit imprimat prin tehnica de inserare prin presare (tehnologie press-fit). Conectorul bilateral este SOLUȚIA ideală pentru curenți de comutație mari, deoarece nicio trecere de contact nu limitează capacitatea de transport a curentului (curent admisibil).
Avantajul evident: cu o singură componentă se realizează atât o conexiune mecanică, cât și una electrică. distanțier-urile sunt inutile – astfel, economisiți nu doar spațiu pe placa de circuit imprimat, ci și costuri.
flexilinkb-t-b se adaptează la cerințele dumneavoastră: puteți alege flexilinkb-t-b pentru distanțe între plăci de circuit imprimat de la 5 la 25 de milimetri, precum și combina diferite rânduri și nume de poli.
Conectorul flexilinkb-t-b cu pas de 2,54 mm vă garantează o conexiune de înaltă calitate între plăcile de circuit imprimat prin tehnica de inserare prin presare (tehnologie press-fit). Conectorul bilateral este SOLUȚIA ideală pentru curenți de comutație mari, deoarece nicio trecere de contact nu limitează capacitatea de transport a curentului (curent admisibil).
Avantajul evident: cu o singură componentă se realizează atât o conexiune mecanică, cât și una electrică. distanțier-urile sunt inutile – astfel, economisiți nu doar spațiu pe placa de circuit imprimat, ci și costuri.
flexilinkb-t-b se adaptează la cerințele dumneavoastră: puteți alege flexilinkb-t-b pentru distanțe între plăci de circuit imprimat de la 5 la 25 de milimetri, precum și combina diferite rânduri și nume de poli.
Vă producem conector personalizate, cu dimensiuni exacte, pentru aplicația dumneavoastră.
acum un conconector personalizat
- alte numere de poli
- alte înălțimi de stivuire
- acoperirea contactelor alternative
acum un conconector personalizat
Caracteristici ale conectorului pentru plăci de circuit imprimat flexilink jumper
flexilinkjumper este un conector pentru plăci de circuit imprimat flexibil, care nu se conectează prin înfășurare, și care impresionează prin designul său compact, combinat cu curent admisibil ridicată de 11 amperi pe pin. Acesta are un pas variabil ( pas ) de 2 sau 4 milimetri și oferă între 2 și 15 punți de contact. Acest lucru permite distanțe între plăci de circuit imprimat adaptate exact la cerințele dumneavoastră. Astfel, este deosebit de potrivit pentru aplicații precum benzile LED din domeniul electronicii pentru clădiri, automatizări și industria auto. Rezistă excelent la solicitări mecanice intense, precum șocurile și vibrațiile. Nu este necesar un proces complex de lipire – flexilinkjumper asigură, prin intermediul sistemului „ tehnologie press-fit ”, o conectare simplă între două sau mai multe plăci de circuit imprimat.

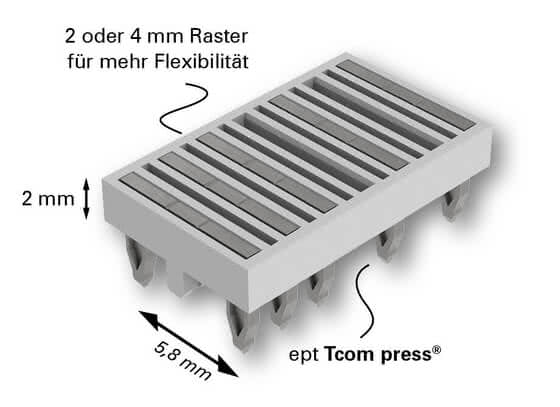

Caracteristici ale jumperului Flexilink
- pas variabil de la 2 la 4 milimetri
- ; de la 2 la 15 punți
- de contact; capacitate de curent admisibil de până la 11 A pe pin
- ; economii de spațiu și costuri, înlocuiește distanțier; o
- singură componentă pentru conexiune
- ; rezistă la solicitări mecanice ridicate, șocuri și vibrații
- ; eliminarea procesului de lipire prin presare
- ; posibilitatea
- de a regla individual distanță între plăci-ul plăcilor de circuit imprimat; zonă press-fit de presare Tcom press®
Aplicații
- LED-uri în domeniul tehnicii clădirilor, al automatizărilor și al tehnicii auto;
- Tehnica de acționare;
- Tehnica senzorilor

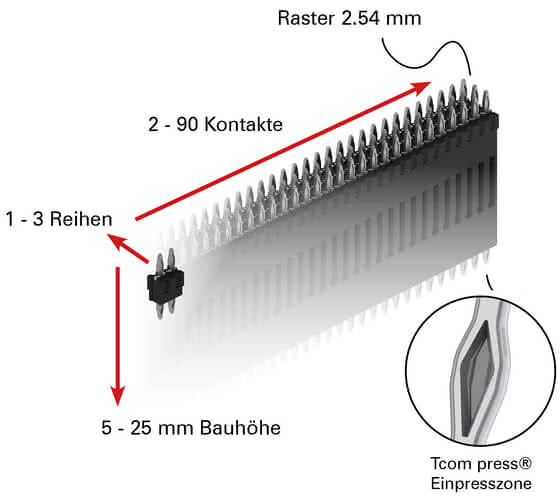

Caracteristici ale conectorului pentru circuite imprimate flexilink b-t-b
La fel ca în cazul flexilinkjumper, flexilinkb-t-b asigură o conectare sigură în condiții de solicitări mecanice, precum șocuri și vibrații, datorită tehnicii de inserare prin presare (tehnologie press-fit). Flexilinkb-t-b se poate adapta în mod variabil la aplicația dumneavoastră: configurați-vă flexilinkb-t-b în funcție de înălțimea de montare (înălțime), numărul de rânduri (număr de rânduri) și contacte. Sunt posibile între unul și trei rânduri de contacte, între două și nouăzeci de pini și distanțe între plăci cuprinse între 5 și 25 de milimetri. Fiecare pin are o capacitate de curent admisibil de până la 11 amperi. Astfel, flexilinkb-t-b este deosebit de potrivit pentru aplicații cu curent ridicat și își dezvăluie potențialul maxim în aplicațiile obișnuite cu plăci de circuit imprimat cu strat gros de cupru.
Caracteristici B2B
- până la 11 A capacitate de curent admisibil pe pin
- 2 până la 90 de contacte
- 5 până la 25 de milimetri înălțime de înălțime 1
- până la 3 rânduri
- economisire de spațiu și costuri, înlocuiește distanțier este necesară
- doar o singură componentă pentru conectare rezistență mecanică ridicată la șocuri și vibrații
- nu este necesar un proces de lipire – tehnica de tehnologie press-fit zonă press-fit Tcom
- press®
Aplicații
Mașini-unelte
Tehnologie agricolă
Industria auto
Intralogistică
Tehnologie de ridicare și macarale
Tehnologie de acționare
Tehnologie agricolă
Industria auto
Intralogistică
Tehnologie de ridicare și macarale
Tehnologie de acționare
Întrebări frecvente: Întrebări și răspunsuri despre conectorii pentru circuite imprimate flexilink
Se poate introduce Flexilink-ul prin presare și într-o bază de cupru mai groasă? De ce există o cantitate minimă de achiziție (cantitate minimă de comandă) pentru flexilink?
Se poate introduce Flexilink-ul prin presare și într-o bază de cupru mai groasă?
Da, flexilink se poate integra perfect prin presare în plăcile de circuit imprimat din cupru gros.
De ce există o cantitate minimă de achiziție (cantitate minimă de comandă) pentru flexilink?
Cantitățile minime de comandă sunt determinate de efortul considerabil necesar pentru consultanță, de tehnologia complexă a utilajelor și de costurile ridicate de configurare a presei.
Testimoniale
Respectăm dorința clienților noștri de a păstra confidențialitatea și, prin urmare, nu menționăm sursele în continuare. Cu toate
acestea, garantăm fără rezerve autenticitatea acestor declarații.
acestea, garantăm fără rezerve autenticitatea acestor declarații.
Cu ajutorul flexilink-ului de la ept am reușit să rezolvăm problemele noastre de spațiu și să lansăm noul nostru produs pe piață la termenul stabilit.
Datorită zonei de încorporare etanșe la gaze (zonă press-fit) a ept, am putut utiliza flexilink pentru a ne asigura că nu vor exista microîntreruperi de contact nici măcar în cazul ansamblurilor turnate.
Cu ajutorul Flexilink putem realiza exact distanțele dintre plăcile de circuit imprimat de care avem nevoie.
În cadrul testelor noastre efectuate în condiții de solicitare extremă, cu șocuri și vibrații, am obținut cele mai bune rezultate cu flexilink: nu s-a înregistrat nicio microîntrerupere la punctele de conectare dintre pinii flexilink și gaură metalizată plăcilor de circuit imprimat!
Cu Flexilink, avem nevoie doar de o singură componentă în loc de două pentru a conecta în mod fiabil plăcile de circuit imprimat între ele.
