Float27 – Soluția noastră în domeniul „flotant”
Caracteristici principale
- pas de 1,27 mm Distanța între plăcile de circuit imprimat (distanță între plăci) de la 26
- ,1 mm la 30,7 mm Compensarea compensarea toleranțelorului de
- ± 0,8 mm în direcțiile X și Y
- Acoperire de contact (lungime de angajare a contactelor) de până la 2,4 mm în direcția Z
Avantaje
- Rezistență ridicată la vibrații și șocuri
- ; reducerea solicitării zonei de cuplare și a îmbinare prin lipire; forțe
- de deplasare
- reduse

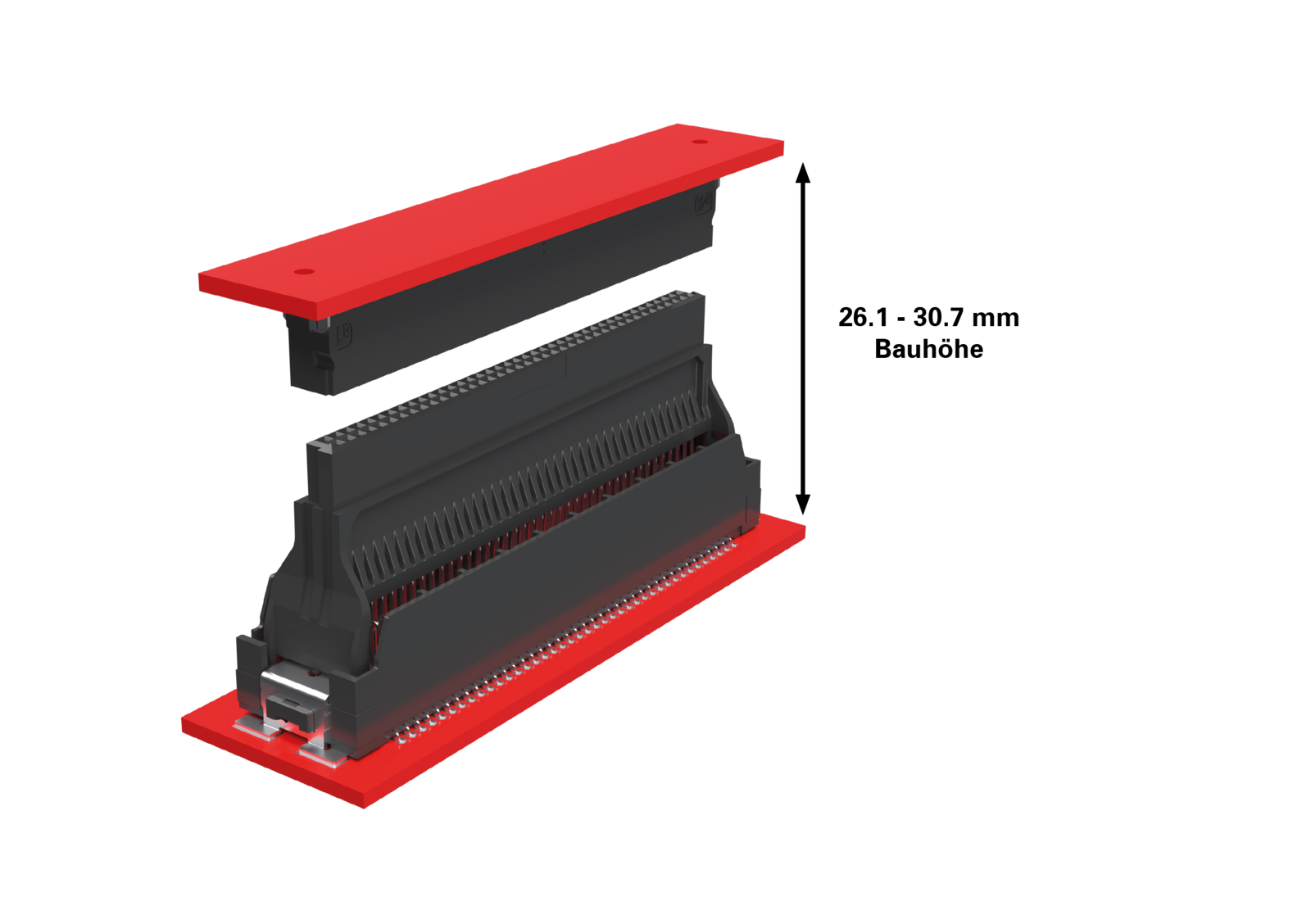

Float27: Prezentare generală
conector mamă dreaptă
conector tată dreaptă
Alte numere de stâlpi? Alte înălțimi de stivuire? Acoperiri de contact alternative? Variante personalizate? Contacte decalate?

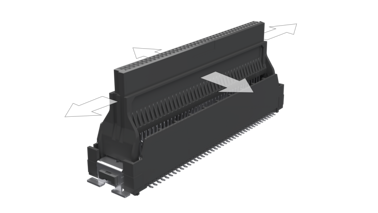

Caracteristici principale ale conectorului flotant SMT Float27
- compensarea toleranțelor de ± 0,8 mm
- în direcțiile
- X și Y în timpul procesului de conectare
- , precum și în starea conectată
Caracteristici tehnice ale conectorului Float27
Prezentare generală a detaliilor
pentru conectarea corectă a conectorilor de tip „Messer” și „conector mamă”
pentru compensarea decalajului central și a celui dezaliniere unghiularăului la conectare
conexiune robustă la placa de circuit imprimat
prelucrare optimă datorită poziționării precise
Lipire fiabilă în timpul prelucrării
stabilitate și rezistență ridicate ale îmbinare prin lipire
Prezentare generală a detaliilor
pentru o conectare sigură și fiabilă
Contact fiabil prin închiderea circuitului pe o suprafață laminată și netedă
fiabilitate ridicată datorită compensării ridicate a compensarea toleranțelor
pentru realizarea unei compensări ridicate a toleranțelor
Float27 – conector pentru circuit imprimat

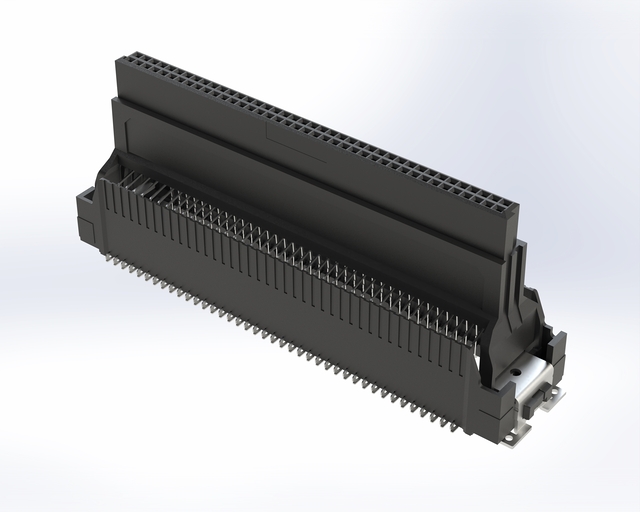

Conectorii noștri Float27 SMT-conector pentru circuit imprimat de circuite imprimate, cu pas de 1,27 mm și funcție flotant, realizează acum exact acest lucru și chiar mai mult: datorită compensării ridicate a compensarea toleranțelor de până la ± 0,8 mm, sunt predestinați pentru o multitudine de aplicații care prezintă solicitări extrem de mari de șocuri și vibrații, trebuie să acopere distanțe mari între plăci și, în plus, sunt prelucrate automat. Prin combinarea șinei cu arcuri Float27 („conector mamă”) cu diversele tipuri de conectori tată One27 („conector tată”), precum și cu o zonă de suprapunere mare, se poate realiza practic orice distanță între plăci de la 26,1 la 30,7 mm. Garantăm o prelucrabilitate optimă a conectorilor SMT-conector pentru circuit imprimat prin o toleranță de coplanaritate de doar 0,1 mm. În plus, robustețea maximă este asigurată de contactul cu arc cu două brațe („contact mamă”).
„Vă recomandăm să testați chiar dumneavoastră conector Float27 și să comandați imediat mostră gratuite!”
Dominik Dotzer, manager de produs la ept GmbH
FAQ: Întrebări și răspunsuri despre conectorii SMT-Leiterplattensteckverbindern pentru plăci de circuit imprimat Float27
Cum pot fi prelucrate SMT-conector-urile pentru plăci de circuit imprimat Float27?
Sistemul de conectori Float27 este procesat prin tehnologia de montare pe suprafață (Surface Mount Technology – SMT) și, prin urmare, este sudat direct pe plăcile de circuit imprimat. știft de poziționare de poziționare de pe partea inferioară a conectorilor Float27 garantează o poziționare exactă pe placa de circuit imprimat. De asemenea, ept asigură o coplanaritate a contactelor de maxim 0,1 mm, pentru a garanta o sudare fiabilă în timpul procesării.
În ce moduri pot fi conectate între ele plăcile de circuit imprimat cu conectorul SMT-Steckverbindern Float27?
Prin combinarea cu diferitele conectori tăți din One27-familie de conectori, se pot realiza conexiuni între plăci de circuit imprimat în dispunere paralelă și unghiulară.
Ce distanțe între plăci de circuit imprimat pot fi realizate cu conectorii Float27?
Cu conectorele pentru circuit imprimat Float27 se poate realiza o distanță minimă între plăci de circuit imprimat (distanță între plăci) de 26,1 mm și o distanță maximă de 30,70 mm. Acest lucru este posibil, pe de o parte, datorită zonei mari de suprapunere de 2,4 mm. Astfel, barele cu lame și cele cu arcuri (conector mamă) pot fi depărtate cu până la 1,5 mm, garantând în continuare o contactare optimă și fiabilă.
De ce contactul dintre „Messer-Leiste” și „conector mamă” este deosebit de fiabil în cazul conectorilor Float27?
La conectorii Float27, contactul se realizează printr-un „contact mamă” (contact cu arc) cu două ramuri, care înconjoară „pin de contact” (pinul de contact) al „conector tată” (contact mamă). În plus, contactul se realizează prin suprafața netedă, laminată, a contactului cu arc. Astfel, se exclude uzura suprafeței de contact și formarea de așchii la conectarea conectorilor Float27.
Pentru ce aplicații sunt utilizate conectorii Float27conector pentru circuit imprimat?
Conectoarele Float27 sunt potrivite pentru toate aplicațiile cu solicitări ridicate de șocuri și vibrații. Compensarea compensarea toleranțelor prin meandru descarcă zona de lipire, reduce solicitarea asupra îmbinare prin lipire și asigură forțe de deplasare reduse. De asemenea, conectorii Float27 sunt potriviți pentru un proces automatizat de asamblare sau chiar și atunci când mai mulți conector trebuie lipiți pe o placă de circuit imprimat. Toleranțele de fabricație sunt compensate de funcția flotant până la ± 0,8 mm.
Ce toleranțe compensează conectorii Float27 pconector pentru circuit imprimat?

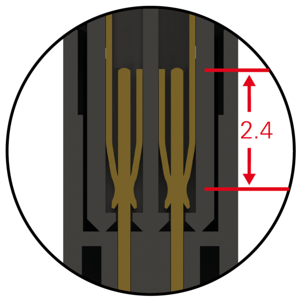

Conectorii Float27-conector permit o toleranță de aliniere ( compensarea toleranțelor) ridicată. Astfel, la conectarea conectorilor de tip cuțit și a celor de tip „ conector mamă ”, precum și în stare conectată, este permisă o toleranță de deplasare de ± 0,8 mm pe axele longitudinală și transversală. În plus, o distanță de separare ( lungime de angajare a contactelor ) de până la 2,4 mm asigură această toleranță ridicată de aliniere ( compensarea toleranțelor ) și în direcția Z.
Se poate efectua controlul lipirii conectorilor SMT Float27 de pe placa de circuit imprimat prin inspecție optică automată (AOI)?
Da, designul contactelor conectorilor Float27 este conceput pentru o inspecție optică automată după lipire. Contactele conectorilor Float27 pentru conector pentru circuit imprimat sunt dispuse în trepte, astfel încât inspecția optică automată să poată fi efectuată dintr-o singură parte.
conector pentru plăci de circuit imprimat ept sunt conformi cu directiva RoHS?
RoHS (Restriction of the use of certain Hazardous Substances) este directiva privind restricționarea utilizării anumitor substanțe periculoase în echipamentele electrice și electronice.
Confirmăm că conector Float27 de la ept sunt conforme cu RoHS 2011/65/UE, conform certificatului RoHS. Informații suplimentare găsiți la RoHS & REACH.
