One27 asamblare de cabluri 80 de pini 100 mm Varianta 120 Articolul nr. 404-6180-100-120-1
Imagine similară
- 80 de pini
- lungime de angajare a contactelor 1,5 mm
- pas AWG 30/7, cablu cablu panglică 0,635 mm cu lungimea de 100 mm
- Asamblare prin tehnica de conectare prin tăiere (conexiune prin deplasarea izolației (IDC), IDC)
- Tip de cablu PVC: de la -30 °C la +105 °C (în repaus)
- fir colorat pe a1
Cablu la placă
Densitate ridicată
Desene
Informații suplimentare
Date tehnice
Principii de bază
| Număr de contacte | 80 |
|---|---|
| Tehnologia de conectare | SMT |
| Temperatura de funcționare | de la -30 °C la +105 °C |
Material
| Corp izolator | LCP, UL 94 V-0 |
|---|---|
| Valoarea CTI IEC 60112 | 175 |
| Material de contact | Aliaj de cupru |
| Acoperire de contact | aur pe paladiu-nichel pe nichel |
| Zona de conectare | staniu pe nichel |
Mecanic
| Dimensiunea grilei | 1,27 mm |
|---|---|
| Forța de inserție per contact | ≤ 0,5 N |
| Forța de tracțiune per contact | ≥ 0,1 N |
| Durata de viață IEC 60512-9-1 | nivel de performanță 1: 500 de cicluri de cuplare |
| Depășirea siguranței | 0,9 mm |
| Contact suprapunere | 1,5 mm |
| Decalaj central | ± 0,7 mm |
| Deplasare axială în condiții de conectare (x/y) | ± 0,4 mm |
| Decalaj unghiular axa longitudinală | ± 4° |
| Decalaj unghiular axa transversală | ± 2° |
Electric
| Curent de funcționare | 1,2 A la 25 °C |
|---|---|
| Tensiune de funcționare | 30 V |
| Tensiunea de testare | >500 V |
| Distanța de aer și de fluaj | min. 0,4 mm |
Aprobări / Conformitate
| Fișier UL | E130314 |
|---|---|
| Mediul înconjurător | Conform cu RoHS |
Produse asortate
Modificări
La cerere, vă putem furniza și
- alte variante de confecționare
- alte lungimi de cablu
Ambalaje
Pungi ESD
10

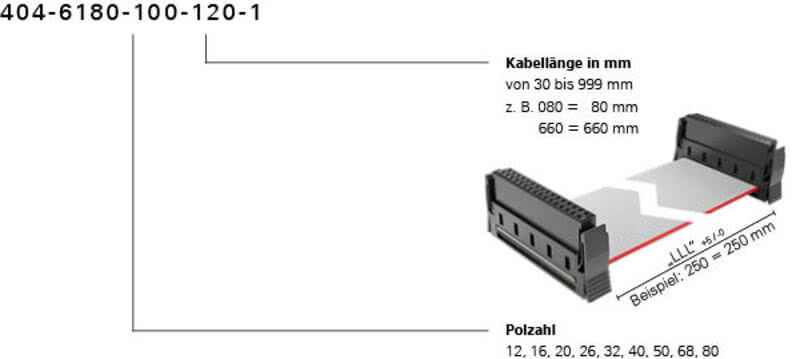

Cod de comandă
