One27 Asamblare cabluri, varianta 440 Articolul nr. 404-61NN-LLL-440-1
Imagine similară
Cablu la placă
Densitate ridicată
- Numere de la 12 la 80
- Suprapunere de contact 1,5 mm
- Cablu plat cu rețea AWG 30/7, 0,635 mm, cu lungime la alegere între 30 și 999 mm
- Asamblare prin tehnica de tăiere și fixare (IDC)
- Tip de cablu PVC: de la -30 °C la +105 °C (în repaus)
- fir colorat pe a1
Date tehnice
Principii de bază
| Număr de contacte | 12 - 80 |
|---|---|
| Tehnologia de conectare | SMT |
| Temperatura de funcționare | de la -30 °C la +105 °C |
Material
| Corp izolator | LCP, UL 94 V-0 |
|---|---|
| Valoarea CTI IEC 60112 | 175 |
| Material de contact | Aliaj de cupru |
| Acoperire de contact | Au peste PdNi peste Ni |
| Zona de conectare | Sn peste Ni |
Mecanic
| Dimensiunea grilei | 1,27 mm |
|---|---|
| Forța de inserție per contact | ≤ 0,5 N |
| Forța de tracțiune per contact | ≥ 0,1 N |
| Durata de viață IEC 60512-9-1 | Clasa de calitate 1: 500 de cicluri de conectare |
| Depășirea siguranței | 0,9 mm |
| Contact suprapunere | 1,5 mm |
| Decalaj central | ± 0,7 mm |
| Deplasare axială în condiții de conectare (x/y) | ± 0,4 mm |
| Decalaj unghiular axa longitudinală | ± 4° |
| Decalaj unghiular axa transversală | ± 2° |
Electric
| Curent de funcționare | 1,2 A la 25 °C |
|---|---|
| Distanța de aer și de fluaj | min. 0,4 mm |
Aprobări / Conformitate
| Fișier UL | E130314 |
|---|---|
| Mediul înconjurător | Conform cu RoHS |
Modificări
La cerere, vă putem furniza și
- alte variante de confecționare
Ambalaje
Pungi ESD
10

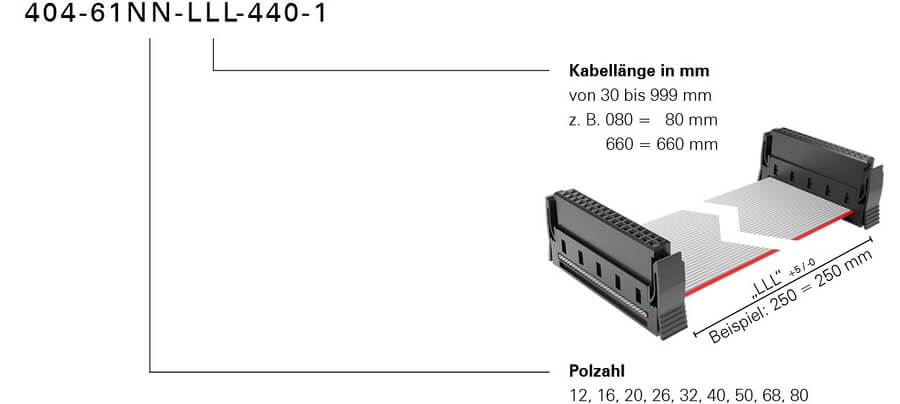

Cod de comandă
