One27 asamblare de cabluri, varianta 400 Articolul nr. 404-62NN-LLL-400-1

One27 conector mamă, variantă de asamblare IDC 400

Imagine similară

  • Numere de la 12 la 80
  • lungime de angajare a contactelor 1,5 mm
  • pas AWG 30/7, cablu cablu panglică 0,635 mm cu lungime aleasă liber între 30 și 999 mm
  • Asamblare prin tehnica de conectare prin tăiere (conexiune prin deplasarea izolației (IDC), IDC)
  • Tipul de cablu TPE-S: de la -55 °C la +125 °C (în repaus)
  • fir colorat pe a1
Cablu la placă
Densitate ridicată

Desene

Informații suplimentare

beschr_request

Date tehnice

Principii de bază

Număr de contacte12 - 80
Tehnologia de conectareSMT
Temperatura de funcționarede la -55 °C la +125 °C

Material

Corp izolatorLCP, UL 94 V-0 (conector IDC de tip conector mamă)
TPE-ET S (cablu)
Valoarea CTI
IEC 60112		175 (conector IDC de tip conector mamă)
Material de contactAliaj de cupru (conector IDC de tip conector mamă)
cupru cositorit (cablu)
Acoperire de contactaur pe paladiu-nichel pe nichel (conector IDC de tip conector mamă)
Zona de conectarestaniu pe nichel

Mecanic

Dimensiunea grilei1,27 mm (conector IDC de tip conector mamă)
0,635 mm (cablu)
Forța de inserție per contact≤ 0,5 N
Forța de tracțiune per contact≥ 0,1 N
Durata de viață
IEC 60512-9-1		nivel de performanță 1: 500 de cicluri de cuplare
Depășirea siguranței0,9 mm
Contact suprapunere1,5 mm
Decalaj central± 0,7 mm
Deplasare axială în condiții de conectare (x/y)± 0,4 mm
Decalaj unghiular axa longitudinală± 4°
Decalaj unghiular axa transversală± 2°

Electric

Curent de funcționare1,3 A la 25 °C
Tensiune de funcționare48 V
Tensiunea de testare>1000 V
Rezistența la contactMax. 354 Ω/km la 20 °C (cablu)
Distanța de aer și de fluajmin. 0,4 mm

Aprobări / Conformitate

Fișier ULE130314 și E493123
Mediul înconjurătorConform cu RoHS
ModificăriAmbalajeCod de comandăDescărcăriCerere de informații privind stocurile

Modificări

La cerere, vă putem furniza și

  • alte variante de confecționare

Ambalaje

Pungi ESD
10

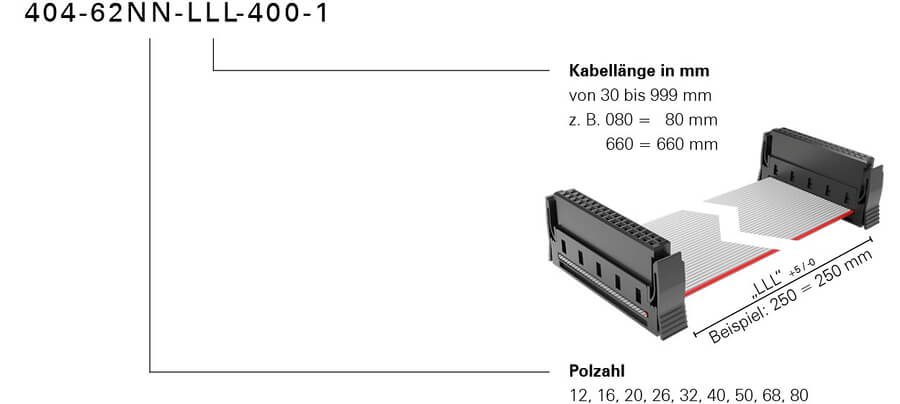

Cod de comandă

Bestellschluessel One27 Kabelkonfektion hochtemperatur Konfektionsvariante 400 Foto neu 2024
