One27 Asamblare cabluri, varianta 110 Articolul nr. 404-66NN-LLL-110-1
Imagine similară
Cablu la placă
Densitate ridicată
- Numere de la 12 la 80
- Suprapunere de contact 1,5 mm
- Cablu plat cu rețea AWG 30, 0,635 mm, cu lungime selectabilă între 30 și 999 mm
- Asamblare prin tehnica de tăiere și fixare (IDC)
- Tip de cablu LSZH: de la -40 °C la +90 °C (în repaus)
- fir colorat pe a1
Date tehnice
Principii de bază
| Număr de contacte | 12 - 80 |
|---|---|
| Tehnologia de conectare | SMT |
| Temperatura de funcționare | -40 °C până la +90 °C |
Material
| Corp izolator | LCP, UL 94 V-0 (conector IDC) LSZH EVA/PO, UL 22088 (cablu) |
|---|---|
| Valoarea CTI IEC 60112 | 175 (conector cu pini IDC) |
| Material de contact | Aliaj de cupru (conector IDC) Cupru cositorit (cablu) |
| Acoperire de contact | Au peste PdNi peste Ni (conector IDC) |
| Zona de conectare | Sn peste Ni |
Mecanic
| Dimensiunea grilei | 1,27 mm (conector IDC) 0,635 mm (cablu) |
|---|---|
| Forța de inserție per contact | ≤ 0,5 N |
| Forța de tracțiune per contact | ≥ 0,1 N |
| Durata de viață IEC 60512-9-1 | Clasa de calitate 1: 500 de cicluri de conectare |
| Depășirea siguranței | 0,9 mm |
| Contact suprapunere | 1,5 mm |
| Decalaj central | ± 0,7 mm |
| Deplasare axială în condiții de conectare (x/y) | ± 0,4 mm |
| Decalaj unghiular axa longitudinală | ± 4° |
| Decalaj unghiular axa transversală | ± 2° |
Electric
| Distanța de aer și de fluaj | min. 0,4 mm |
|---|
Aprobări / Conformitate
| Fișier UL | E130314 și E493123 |
|---|---|
| Mediul înconjurător | Conform cu RoHS |
Modificări
La cerere, vă putem furniza și
- alte variante de confecționare
Ambalaje
Pungi ESD
10

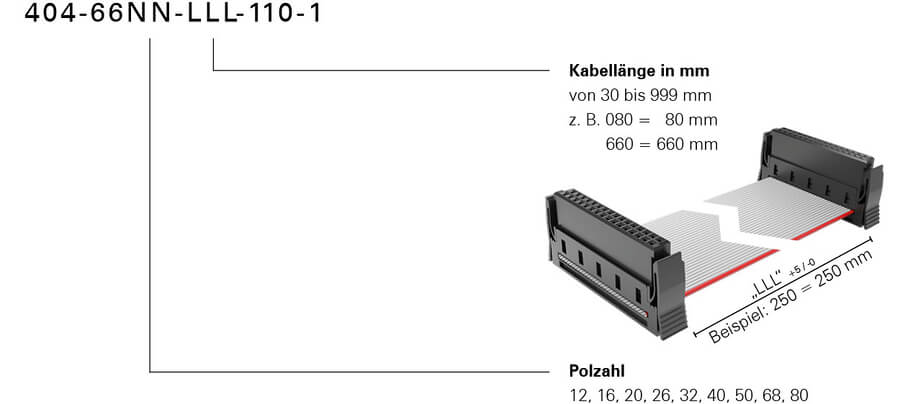

Cod de comandă
