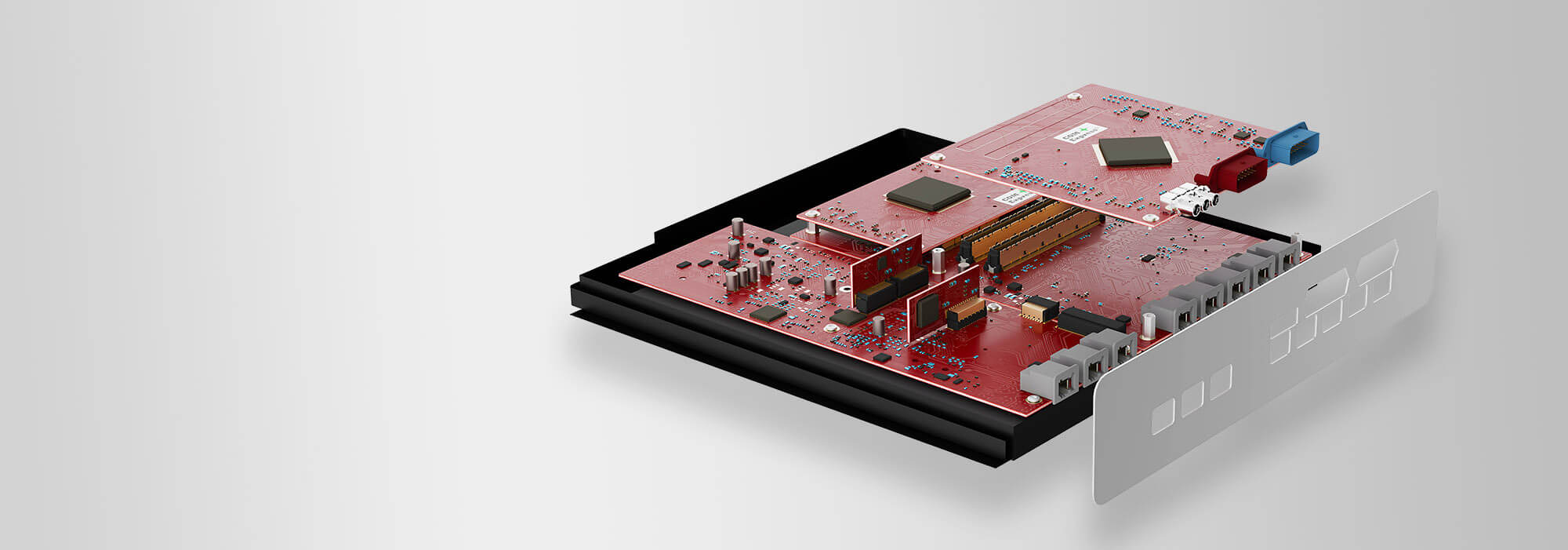

HPC – Transformarea rețelei derețea electrică de bord din industria auto
Iată cum face față un conconector acestei provocări
Creșterea cerințelor electrice, determinată de tranziția către mobilitatea electrică, conducerea autonomă și sistemele de infotainment cu rezoluție 4K-HD, necesită noi arhitecturi E/E în industria auto. Arhitectura clasică descentralizată a rețelei de bord (rețea electrică de bord) își atinge limitele din cauza complexității sale și a caracteristicilor de viteză ridicată cerute. ept oferă conectori conector placă-placă adecvați pentru aceste provocări.
Definiția „rețea electrică de bord”: arhitectură descentralizată, pe domenii și zone

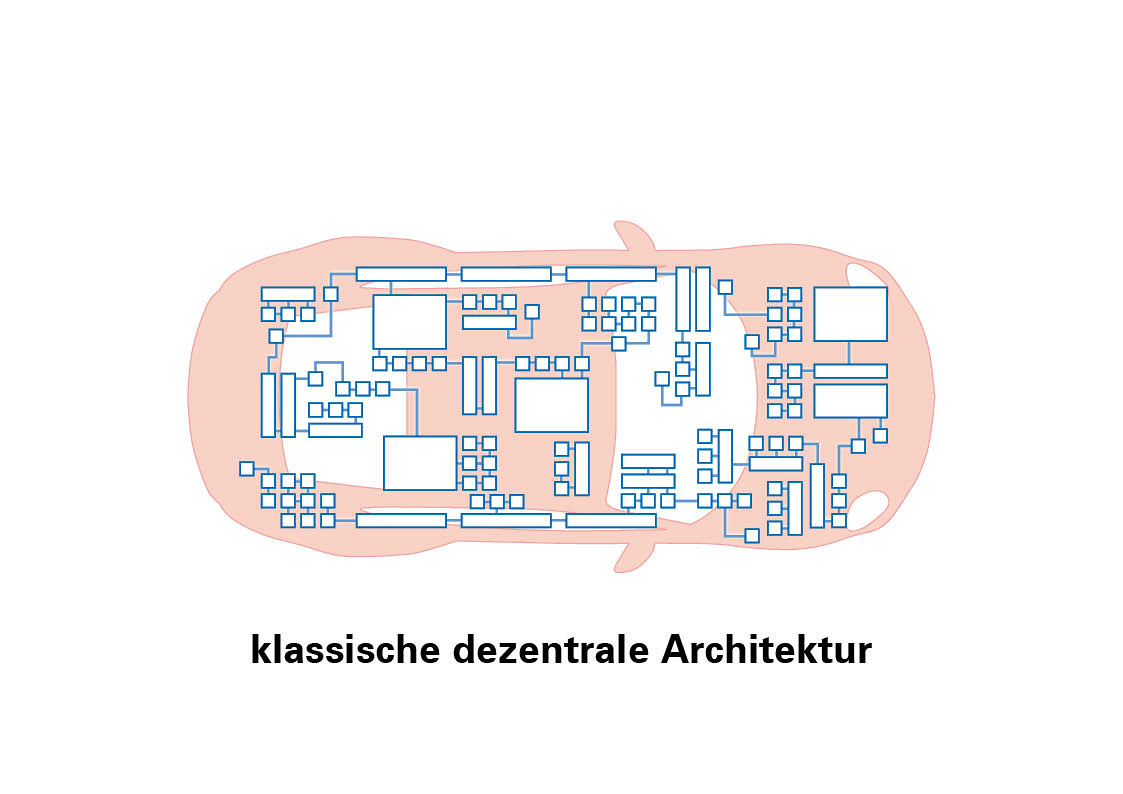

Arhitectura clasică descentralizată din industria auto constă din până la 100 de unități de control electronic (unitate de control electronic), fiecăreia fiindu-i atribuită o funcție definită: controlul motorului, airbag, ABS / ESP, reglarea scaunelor, climatizarea și multe altele. Fiecare unitate de control electronic funcționează autonom și comunică cu alte unități de control electronic prin intermediul unor gateway-uri.
De-a lungul ultimelor decenii, arhitectura descentralizată a cunoscut o creștere istorică, fiecare funcționalitate nouă fiind completată cu încă un unitate de control electronic. Astăzi, însă, aceasta își atinge limitele: funcționalitățile tot mai numeroase sporesc semnificativ efortul de instalare și cablare în interiorul vehiculului.

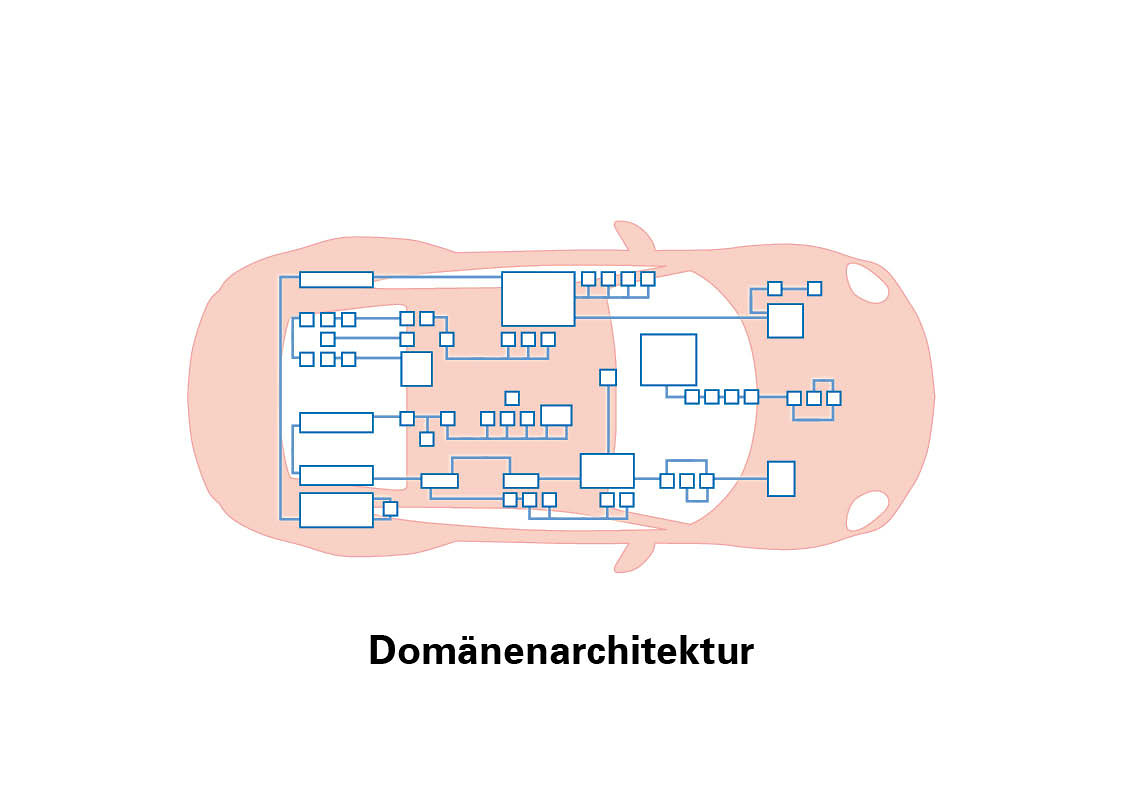

În arhitectura pe domenii, unitățile de control electronic sunt grupate în diferite domenii funcționale. Fiecare domeniu este responsabil pentru o anumită zonă a vehiculului, cum ar fi, de exemplu, propulsia, infotainmentul sau siguranța. Controlul de nivel superior al unui domeniu este asigurat de un computer independent de înaltă performanță (HPC). Acesta coordonează unitățile de control electronic din cadrul domeniului său. Pentru domeniul funcțional al siguranței, ar fi vorba, de exemplu, de unitățile de control electronic pentru sistemele de asistență la conducere, ABS/ESP și sistemele de direcție.
În comparație cu arhitectura descentralizată, numărul mai mic de unități de control electronic instalate reduce efortul necesar pentru cablare și instalare. Astfel, arhitectura pe domenii poate contribui în mod eficient la reducerea costurilor și a greutății, comparativ cu arhitectura descentralizată. În plus, funcțiile suplimentare pot fi integrate ulterior cu un efort redus.

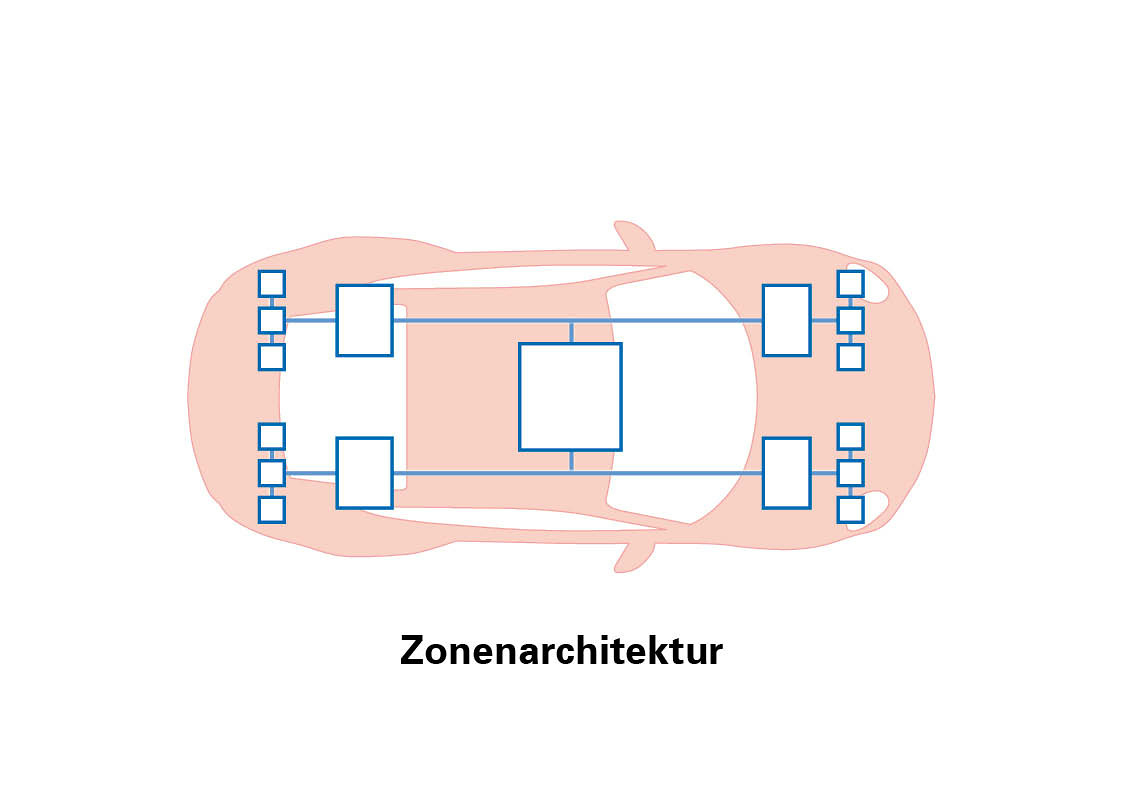

În cazul arhitecturii pe arhitectură zonală, structurarea nu se realizează pe baza domeniilor, ci pe zone locale. Astfel, de exemplu, în cadrul unei zone din automobil sunt grupate mai multe funcționalități. Prin urmare, funcții precum propulsia și sistemul de infotainment pot fi, de asemenea, grupate și procesate într-un singur controler de zonă (controler de zonă). Controlul de nivel superior al diferitelor unități de control electronic este asigurat de un HPC central. Avantajul este evident: o reducere a numărului de unități de control electronic, precum și a cablajului acestora, cu până la 50 la sută.
De-a lungul ultimelor decenii, arhitectura descentralizată a cunoscut o creștere istorică, fiecare funcționalitate nouă fiind completată cu încă un unitate de control electronic. Astăzi, însă, aceasta își atinge limitele: funcționalitățile tot mai numeroase sporesc semnificativ efortul de instalare și cablare în interiorul vehiculului.
În arhitectura pe domenii, unitățile de control electronic sunt grupate în diferite domenii funcționale. Fiecare domeniu este responsabil pentru o anumită zonă a vehiculului, cum ar fi, de exemplu, propulsia, infotainmentul sau siguranța. Controlul de nivel superior al unui domeniu este asigurat de un computer independent de înaltă performanță (HPC). Acesta coordonează unitățile de control electronic din cadrul domeniului său. Pentru domeniul funcțional al siguranței, ar fi vorba, de exemplu, de unitățile de control electronic pentru sistemele de asistență la conducere, ABS/ESP și sistemele de direcție.
În comparație cu arhitectura descentralizată, numărul mai mic de unități de control electronic instalate reduce efortul necesar pentru cablare și instalare. Astfel, arhitectura pe domenii poate contribui în mod eficient la reducerea costurilor și a greutății, comparativ cu arhitectura descentralizată. În plus, funcțiile suplimentare pot fi integrate ulterior cu un efort redus.
În cazul arhitecturii pe arhitectură zonală, structurarea nu se realizează pe baza domeniilor, ci pe zone locale. Astfel, de exemplu, în cadrul unei zone din automobil sunt grupate mai multe funcționalități. Prin urmare, funcții precum propulsia și sistemul de infotainment pot fi, de asemenea, grupate și procesate într-un singur controler de zonă (controler de zonă). Controlul de nivel superior al diferitelor unități de control electronic este asigurat de un HPC central. Avantajul este evident: o reducere a numărului de unități de control electronic, precum și a cablajului acestora, cu până la 50 la sută.
Cerințe privind HPC și conector-urile sale
Cerințele care decurg din aceasta pentru un HPC sunt mari: nu în ultimul rând, procesarea datelor de imagistică în domeniul infotainmentului sau a sistemelor de camere pentru conducerea autonomă necesită o transmisie sigură a datelor de mare viteză cu timpi de latență scurți. În același timp, sub nicio formă nu trebuie să se producă o întrerupere a transmisiei semnalului – fiabilitatea acesteia trebuie asigurată în orice moment.
Performanța ridicată, transmisia rapidă și, mai ales, fiabilă a datelor – uneori în condiții de mediu nefavorabile – sunt, așadar, cerințe care se aplică și conector-urilor integrate.
Performanța ridicată, transmisia rapidă și, mai ales, fiabilă a datelor – uneori în condiții de mediu nefavorabile – sunt, așadar, cerințe care se aplică și conector-urilor integrate.
Ce trebuie să aveți în vedere atunci când alegeți conectorul potrivit pentru aplicațiile HPC?
Asigurați-vă de „lizibilitatea” unui semnal, de exemplu, cu ajutorul așa-numitului diagramă de ochi. Aceasta indică dacă un semnal transmis poate fi atribuit fără echivoc stărilor digitale 1 sau 0 în receptor.
Acordați o atenție deosebită protecției semnalelor dvs. de mare viteză. Un conector (conector) poate funcționa atât ca sursă de interferențe, cât și ca receptor al acestora. Din acest motiv, se recomandă protecția semnalelor cu ajutorul unei plăci de ecranare (placă de ecranare), pentru a proteja semnalele sensibile împotriva influențelor externe.
Alegeți, de exemplu, cu ajutorul „inductanță mutuală” (inductanța de cuplare) conectorul (conector) potrivit din punct de vedere al compatibilității electromagnetică și evitați astfel testele costisitoare și îndelungate de tip „trial-and-error” din CEM-Labor.
Alegeți o transmisie neîntreruptă a semnalului chiar și în condiții de mediu extreme, precum vibrații și șocuri. În acest context, designul contactelor, sistemul de contact și tehnica de conectare (tehnică de conectare) joacă un rol decisiv.
Document tehnic gratuit cu un ghid detaliat pentru alegerea conectorului potrivit în domeniul HPC
Cum funcționează în detaliu „diagramă ochi” și cum este utilizat în practică?
La ce trebuie să fiți atenți în cazul ecranare al conectorului, ce se înțelege în detaliu prin „inductanță mutuală” și cum ajută aceasta la alegerea conectorului potrivit în HPC?
Ce design al contactelor, ce sistem de contacte și ce tehnologie de conectare asigură o transmisie fiabilă a datelor în cele mai nefavorabile condiții de mediu și la ce trebuie să se acorde atenție?
Răspunsurile la aceste întrebări, însoțite de explicații detaliate și exemple practice, le găsiți în documentul nostru tehnic gratuit!
Descărcați documentul tehnic »
La ce trebuie să fiți atenți în cazul ecranare al conectorului, ce se înțelege în detaliu prin „inductanță mutuală” și cum ajută aceasta la alegerea conectorului potrivit în HPC?
Ce design al contactelor, ce sistem de contacte și ce tehnologie de conectare asigură o transmisie fiabilă a datelor în cele mai nefavorabile condiții de mediu și la ce trebuie să se acorde atenție?
Răspunsurile la aceste întrebări, însoțite de explicații detaliate și exemple practice, le găsiți în documentul nostru tehnic gratuit!
Descărcați documentul tehnic »
Concluzie
Evoluțiile actuale din industria auto impun cerințe tot mai noi asupra conector-urilor integrate. La prima vedere, rolul conectorilor integrați pare să treacă în plan secund din cauza numărului redus de unități de control electronic. La o analiză mai atentă, se observă însă că rolul acestora capătă o importanță sporită tocmai datorită acestei transformări către o procesare centralizată a datelor prin intermediul HPC: fiabilitatea în transmisia semnalelor nu a fost niciodată atât de importantă ca astăzi.
