conector „board-to-board” în domeniul tehnologie medicală
Contactele potrivite în domeniul tehnologiei tehnologie medicală
În domeniul tehnologiei medicale (tehnologie medicală), dispozitivele MedTech interconectate, dotate cu tot mai mulți senzori inteligenți, vor domina peisajul. Reglementările extrem de stricte și protecția maximă împotriva defecțiunilor dictează direcția pe care trebuie să o urmeze produsele și componentele utilizate. Miniaturizarea, rata de rată de transfer de date și radiațiile electromagnetice sunt cerințele explicite la care sunt supuși conector de tip „board-to-board”. Pentru dezvoltatorul de hardware, acestea sunt criterii care influențează în mod decisiv proiectarea dispozitivelor.
Astăzi, pacienții trebuie încă să se adapteze la structurile sistemului de sănătate. Mâine însă – iar previziunile Deloitte se referă la anul 2025 – asistența medicală se va orienta exact invers, către pacienți, către locul în care se află aceștia și către programul lor. Trecerea către această „medicină 4P” (predictivă, preventivă, personalizată, participativă) este favorizată de numeroase inovații digitale.
Această schimbare de paradigmă se va manifesta la producătorii de dispozitive medicale. Numărul senzorilor inteligenți crește odată cu conectarea produselor în Internetul obiectelor medicale (IoMT). În îngrijirea pacienților, confortul crește, de exemplu prin conexiuni fără fir la dosarul electronic al pacientului, precum și prin transmiterea și monitorizarea parametrilor vitali în timp real. Analiza datelor, metodele cognitive și robotica deschid noi domenii de potențial în sectorul sănătății.
Această schimbare de paradigmă se va manifesta la producătorii de dispozitive medicale. Numărul senzorilor inteligenți crește odată cu conectarea produselor în Internetul obiectelor medicale (IoMT). În îngrijirea pacienților, confortul crește, de exemplu prin conexiuni fără fir la dosarul electronic al pacientului, precum și prin transmiterea și monitorizarea parametrilor vitali în timp real. Analiza datelor, metodele cognitive și robotica deschid noi domenii de potențial în sectorul sănătății.
Viteza mare și compatibilitatea CEM, în centrul atenției în cazul dispozitivelor de tehnologie medicală

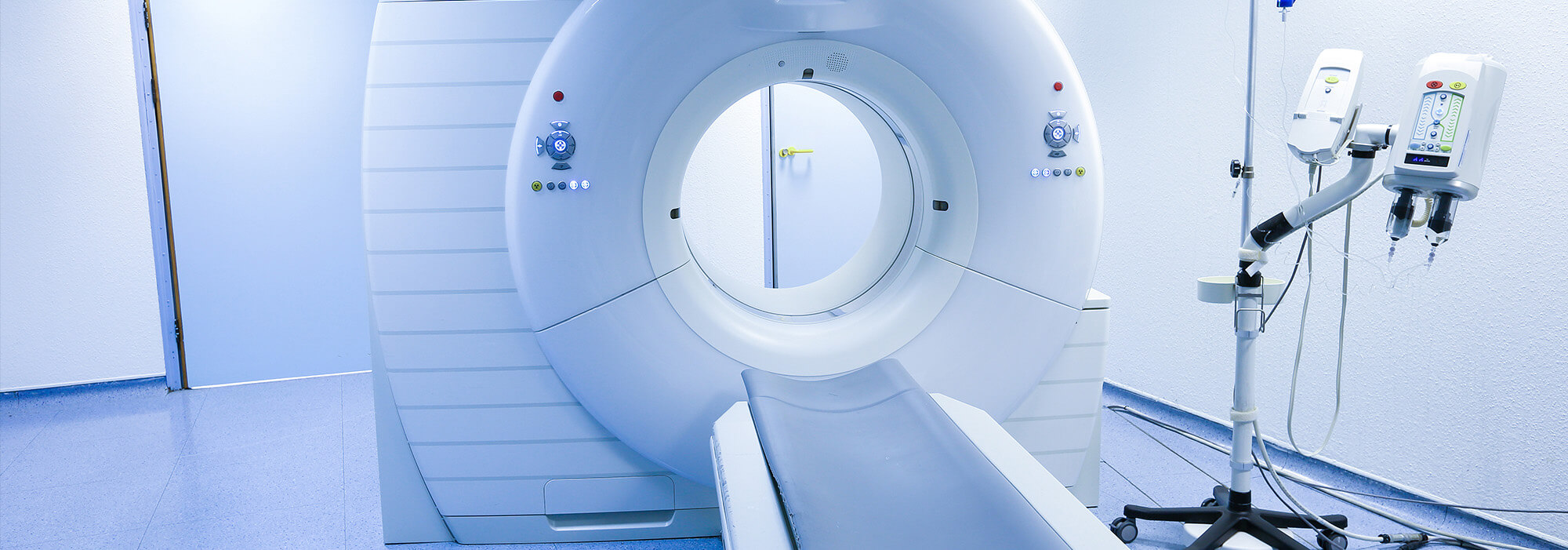

Sistemele medicale de imagistică, precum scanerele CT, aparatele RMN și aparatele digitale de radiografie, prelucrează până la 20 Gbit/s de date de imagine și date ale pacienților în timp real. Același lucru este valabil și în aplicațiile de telemedicină și monitorizare la distanță. De asemenea, în cazul roboticii chirurgicale este necesară transmiterea în timp real a imaginilor și a comenzilor de control între consola chirurgului și sistemul robotic. Endoscopia de înaltă rezoluție, precum și dispozitivele implantabile și sistemele de monitorizare a pacienților sunt alte domenii care se bazează pe transferul de date, dar care acordă o importanță deosebită aspectelor de proiectare legate de compatibilitatea electromagnetică (CEM) pentru rezistența la imunitate și siguranța pacienților.
Alte tendințe, precum creșterea numărului de senzori din surse multiple și a sistemelor globale din ce în ce mai interconectate, impun o transmisie rapidă, fiabilă și sigură a datelor prin diverse interfețe – un aspect valabil în special pentru dispozitivele din domeniul tehnologiei medicale (MedTech). În acest context, integritatea semnalului (integritatea semnalului) joacă un rol decisiv, mai ales în aplicațiile în care predomină datele de înaltă precizie și fiabilitate. Curentele constante și datele precise sunt indispensabile pentru a asigura siguranța, fiabilitatea și eficiența funcțională a dispozitivelor. Ratele de transfer ridicate, uneori pe distanțe mari, pot afecta semnalele electrice atât de puternic în cazul apariției unor perturbații precum zgomotul, pierderile de cuplaj (înapoi), precum și distorsiunile și diafonie, încât pot apărea erori și dispozitivele pot suferi defecțiuni.
Alte tendințe, precum creșterea numărului de senzori din surse multiple și a sistemelor globale din ce în ce mai interconectate, impun o transmisie rapidă, fiabilă și sigură a datelor prin diverse interfețe – un aspect valabil în special pentru dispozitivele din domeniul tehnologiei medicale (MedTech). În acest context, integritatea semnalului (integritatea semnalului) joacă un rol decisiv, mai ales în aplicațiile în care predomină datele de înaltă precizie și fiabilitate. Curentele constante și datele precise sunt indispensabile pentru a asigura siguranța, fiabilitatea și eficiența funcțională a dispozitivelor. Ratele de transfer ridicate, uneori pe distanțe mari, pot afecta semnalele electrice atât de puternic în cazul apariției unor perturbații precum zgomotul, pierderile de cuplaj (înapoi), precum și distorsiunile și diafonie, încât pot apărea erori și dispozitivele pot suferi defecțiuni.
Respectarea standardelor industriale relevante
În contextul cerințelor de reglementare, precum Regulamentul privind dispozitivele medicale (MDR) din Uniunea Europeană sau reglementările Food and Drug Administration (FDA) din SUA, este esențial să se asigure omologarea și utilizarea în condiții de siguranță a dispozitivelor. De asemenea, o tendință comună pentru toți proiectanții de hardware este necesitatea de a utiliza și mai eficient spațiul de montare din ce în ce mai redus din dispozitivele medicale, iar solicitările la care sunt supuse dispozitivele în ceea ce privește șocurile, vibrațiile și oscilațiile, precum și influențele termice și chimice ale mediului continuă să impună robustețea tuturor dispozitivelor.
În plus, există trei standarde industriale specifice aplicațiilor pentru dispozitivele MedTech, care trebuie luate în considerare în toate proiectele. În primul rând, ISO 80369-1, care se referă la metodologia de proiectare pentru reducerea riscului de conectare eronată a dispozitivelor medicale sau a accesoriilor. În al doilea rând, IEC 60601, care descrie cerințele generale privind siguranța de bază și caracteristicile esențiale de performanță, inclusiv perturbațiile electromagnetice (EMI) și compatibilitatea electromagnetică (CEM). Și, în al treilea rând, ISO 13485, care se referă la sistemele de calitate responsabile de trasabilitatea componentelor și proceselor utilizate în procesul de producție.
În plus, există trei standarde industriale specifice aplicațiilor pentru dispozitivele MedTech, care trebuie luate în considerare în toate proiectele. În primul rând, ISO 80369-1, care se referă la metodologia de proiectare pentru reducerea riscului de conectare eronată a dispozitivelor medicale sau a accesoriilor. În al doilea rând, IEC 60601, care descrie cerințele generale privind siguranța de bază și caracteristicile esențiale de performanță, inclusiv perturbațiile electromagnetice (EMI) și compatibilitatea electromagnetică (CEM). Și, în al treilea rând, ISO 13485, care se referă la sistemele de calitate responsabile de trasabilitatea componentelor și proceselor utilizate în procesul de producție.
conector-ul board-to-board ca transmițător de semnal

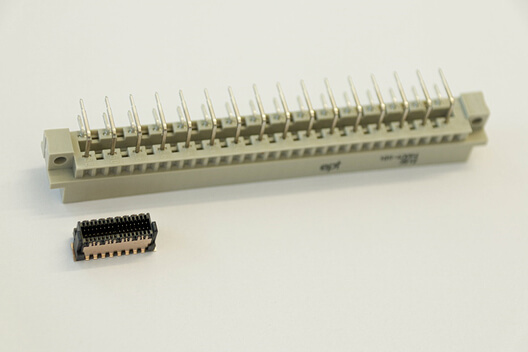

Pe măsură ce complexitatea și densitatea de integrare a dispozitivelor medicale cresc continuu și este necesară integrarea funcționalităților existente și noi într-un spațiu extrem de restrâns, cerințele impuse conectorilor de tip „conector placă-placă”, care acționează ca o punte între plăcile de circuit imprimat, sunt extrem de ridicate. Locurile și domeniile de utilizare extrem de diverse supun dispozitivele la vibrații și șocuri. Conectorii trebuie să asigure o siguranță a contactului pe termen lung în cazul micromișcărilor. Robustețea, transmisia de date și CEM-ecranare sunt cele trei piloni ai proiectării mecanice a dispozitivelor pentru dezvoltatorii de hardware.
conector-urile de ultimă generație trebuie să minimizeze perturbațiile în transmisia semnalului, iar designul contactelor conectorilor trebuie adaptat perfect în acest sens. Prin urmare, obiectivul este întotdeauna acela de a evita riscurile din transmisia datelor, printre care se numără în principal fluctuațiile de impedanță cauzate de modificările de material și geometrie, precum și atenuarea datorată pierderilor de inserție și pierderilor de retur, precum și diafonie-ului.
conector-urile de ultimă generație trebuie să minimizeze perturbațiile în transmisia semnalului, iar designul contactelor conectorilor trebuie adaptat perfect în acest sens. Prin urmare, obiectivul este întotdeauna acela de a evita riscurile din transmisia datelor, printre care se numără în principal fluctuațiile de impedanță cauzate de modificările de material și geometrie, precum și atenuarea datorată pierderilor de inserție și pierderilor de retur, precum și diafonie-ului.
Protecția semnalului ca bază

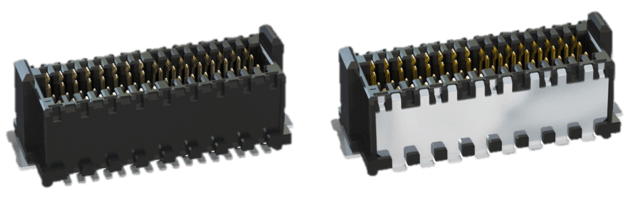

În ceea ce privește influențele electromagnetice, semnalele de mare viteză necesită o protecție specială a semnalului. Un conector (conector) poate funcționa atât ca sursă de perturbații, cât și ca receptor al acestora. În acest caz, se recomandă o protecție a semnalului prin intermediul unei plăci de ecranare (placă de ecranare), pentru a proteja semnalele sensibile de influențele externe. Faptul că chiar și un impuls electric mic poate denatura semnalul util reiese din imaginea de mai jos.

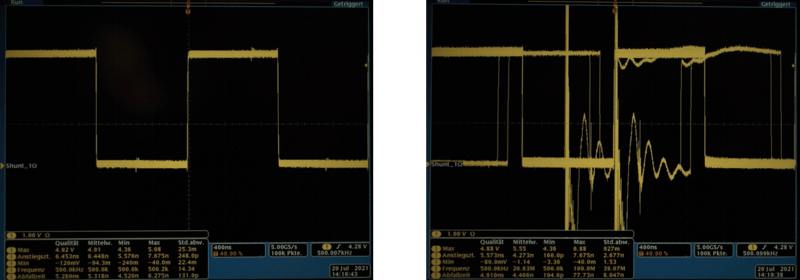

Receptorul nu mai poate interpreta în mod univoc stările digitale ale semnalului HDMI deja după un impuls scurt de tip „burst” de 0,5 kV, în timp ce transmisia semnalului prin conectorul ecranat rămâne stabilă chiar și la 4,4 kV. inductanță mutuală
a de cuplare LK descrie conector prin caracteristicile electrice din ambele funcții – sursă și senzor. Acest lucru se aplică atât pentru imunitate, cât și pentru emisie electromagnetică. Dacă tensiunea indusă (Uind), tensiunea generatorului (UGen) și constanta generatorului (kGen) sunt cunoscute, inductanță mutuală de cuplare specifică maximă admisibilă (LK) poate fi determinată cu ajutorul acestei ecuații:
LK = Uind / (UGen * kGen) (Ec. 1)
De asemenea, inductanță mutuală-ul ajută utilizatorul să definească conector adecvat din punct de vedere al compatibilității electromagnetice și să evite testele de tip „încercare și eroare” costisitoare și consumatoare de timp din CEM-Labor. Iată un exemplu: pentru un semnal HDMI, la o tensiune de 4,4 kV, s-a determinat o inductanță mutuală maximă specifică cazului de 47 pH. Dacă valoarea depășește acest prag, semnalul nu mai este transmis fără interferențe.
a de cuplare LK descrie conector prin caracteristicile electrice din ambele funcții – sursă și senzor. Acest lucru se aplică atât pentru imunitate, cât și pentru emisie electromagnetică. Dacă tensiunea indusă (Uind), tensiunea generatorului (UGen) și constanta generatorului (kGen) sunt cunoscute, inductanță mutuală de cuplare specifică maximă admisibilă (LK) poate fi determinată cu ajutorul acestei ecuații:
LK = Uind / (UGen * kGen) (Ec. 1)
De asemenea, inductanță mutuală-ul ajută utilizatorul să definească conector adecvat din punct de vedere al compatibilității electromagnetice și să evite testele de tip „încercare și eroare” costisitoare și consumatoare de timp din CEM-Labor. Iată un exemplu: pentru un semnal HDMI, la o tensiune de 4,4 kV, s-a determinat o inductanță mutuală maximă specifică cazului de 47 pH. Dacă valoarea depășește acest prag, semnalul nu mai este transmis fără interferențe.
Special conceput pentru aplicații industriale exigente
Familia de produse Zero8 a ept a fost concepută pentru aceste cerințe ridicate din domeniul tehnologiei medicale (tehnologie medicală) și, datorită scalabilității ridicate, oferă o adaptare ideală la cerințele individuale – tipurile de construcție, înălțimea de stivuire (înălțime de stivuire) și numărul de poli pot fi selectate individual. Soclurile și conector sunt disponibili în prezent în tip mid-profile și low-profile, iar în viitor vor fi disponibile și în versiunile high-profile și unghiulare. Datorită înălțimilor de construcție diferite, conectorii Zero8 permit realizarea unor distanțe între plăci de circuit imprimat de la 6,00 mm până la 21,00 mm, numărul de poli variind între 12 și 80. Pentru ecranare, ambele părți ale perechei de conectori pot fi prevăzute cu protecție, iar toți conectorii Zero8 sunt, desigur, compatibili între ei și pot fi combinați liber.
Tehnologia de conectare pe două fețe ScaleX poate face față condițiilor dure din aplicațiile industriale și asigură o contactare sigură în cazul solicitărilor mecanice, precum șocurile și vibrațiile. În plus, aceasta compensează toleranțele specifice echipamentului în toate direcțiile, atunci când conectorul este conectat. Datorită CEM-ecranare, semnalele din mediul industrial sunt protejate împotriva influențelor externe, iar caracteristicile materiale garantează o rată de transfer de date de date de până la 16 Gbit/s.
Mai multe informații despre Zero8 »
Tehnologia de conectare pe două fețe ScaleX poate face față condițiilor dure din aplicațiile industriale și asigură o contactare sigură în cazul solicitărilor mecanice, precum șocurile și vibrațiile. În plus, aceasta compensează toleranțele specifice echipamentului în toate direcțiile, atunci când conectorul este conectat. Datorită CEM-ecranare, semnalele din mediul industrial sunt protejate împotriva influențelor externe, iar caracteristicile materiale garantează o rată de transfer de date de date de până la 16 Gbit/s.
Mai multe informații despre Zero8 »
Nu trebuie subestimată importanța alegerii conectorului (conector) potrivit pentru o aplicație de mare viteză. Așa cum este descris aici, în special în domeniul tehnologiei medicale există numeroase cerințe simultane. Ce proprietăți mecanice sau electrice trebuie să îndeplinească conectorii de tip „conector placă-placă” sau cum este configurată periferia de conectare a conectorului – toate acestea sunt aspecte detaliate, care pot fi decisive în alegere, de la pin la pin.
