cu o scalabilitate maximă!
Descoperiți cele 5 superputeri ale familiei de produse Zero8
Beneficiați încă de acum de eficiență maximă, siguranță la contact, protecție a semnalului, viteză și robustețe.
Familia de produse Zero8 de la ept a fost dezvoltată special pentru aplicații industriale exigente și oferă o scalabilitate maximă: puteți adapta individual formele de construcție, înălțimea de stivuire și numărul de poli la cerințele dumneavoastră. Soclurile și conectorii sunt disponibili în variantele low-profile, mid-profile și high-profile, atât în versiune dreaptă, cât și în versiune unghiulară. În plus, conectorul este disponibil și în varianta x-high-profile, astfel încât, datorită înălțimilor sale diferite, conectorul Zero8 poate realiza distanțe între plăci de circuit imprimat cuprinse între 6 și 21 mm. De asemenea, puteți solicita un număr variabil de poli, între 12 și 80.
Dar asta nu este tot. Aveți de ales și în ceea ce privește ecranarea. Ambele părți ale perechii de conectori cu sau fără ecranare? Sau chiar doar o parte cu ecranare? Decizia vă aparține – în orice caz, toți conectorii Zero8 sunt compatibili între ei și pot fi combinați liber, indiferent dacă sunt cu sau fără ecranare.
Dar asta nu este tot. Aveți de ales și în ceea ce privește ecranarea. Ambele părți ale perechii de conectori cu sau fără ecranare? Sau chiar doar o parte cu ecranare? Decizia vă aparține – în orice caz, toți conectorii Zero8 sunt compatibili între ei și pot fi combinați liber, indiferent dacă sunt cu sau fără ecranare.
Tehnologia robustă de conectare ScaleX cu două fețe rezistă condițiilor dificile din aplicațiile industriale și asigură o contactare sigură în cazul solicitărilor mecanice, precum șocurile și vibrațiile. În plus, aceasta compensează toleranțele dispozitivului în toate direcțiile atunci când este conectat. Datorită ecranării EMC, semnalele sunt protejate perfect împotriva influențelor externe în mediul industrial, iar caracteristicile materiale garantează o viteză de transfer de date de până la 16 Gbit/s. În plus, ept a mers cu un pas mai departe, deoarece geometria conectorului a fost concepută astfel încât contactele să nu poată fi deteriorate nici măcar în cazul unei utilizări incorecte.
Superputere: EFICIENȚA
Economie de spațiu datorită grilei de 0,8 mm
Toate conectorii Zero8 au o distanță între contacte de 0,8 mm, într-un pas compact, pentru a ocupa cât mai puțin spațiu pe placa de circuit imprimat. În ciuda distanței mici dintre contacte, acestea se conectează între ele pe suprafața netedă, și nu pe marginea aspră rezultată din ștanțare. Acest lucru asigură o rezistență semnificativ mai mare a contactelor la abraziune, de exemplu în cazul mișcărilor microscopice.
Contacte variabile de la 12 la 80
Zero8 este disponibil cu 12, 20, 32, 52 sau 80 de contacte, pentru o flexibilitate maximă în aplicația dumneavoastră. Conectorul este dispus pe două rânduri; de exemplu, un conector cu 12 poli are 6 contacte pe rând. La cerere, se pot fabrica și variante cu un număr specific de poli, de exemplu pentru distanțe de izolație și distanțe de fugă mai mari.
Disponibil în variantă ecranată și neecranată
Aveți de ales și în ceea ce privește ecranarea! Ambele părți ale perechii de conectori cu ecranare sau fără? Sau chiar doar o parte cu ecranare? Decizia vă aparține – toate conectorii Zero8 sunt în orice caz compatibili între ei și pot fi combinați liber, indiferent dacă sunt ecranate sau nu. La modelele ecranate, conexiunile de lipit ale contactelor se află sub conector, în timp ce la modelele neecranate acestea se află pe laturi, pentru a permite o verificare AOI în procesul de prelucrare.
Înălțimi de stivuire de la 6 la 21 mm

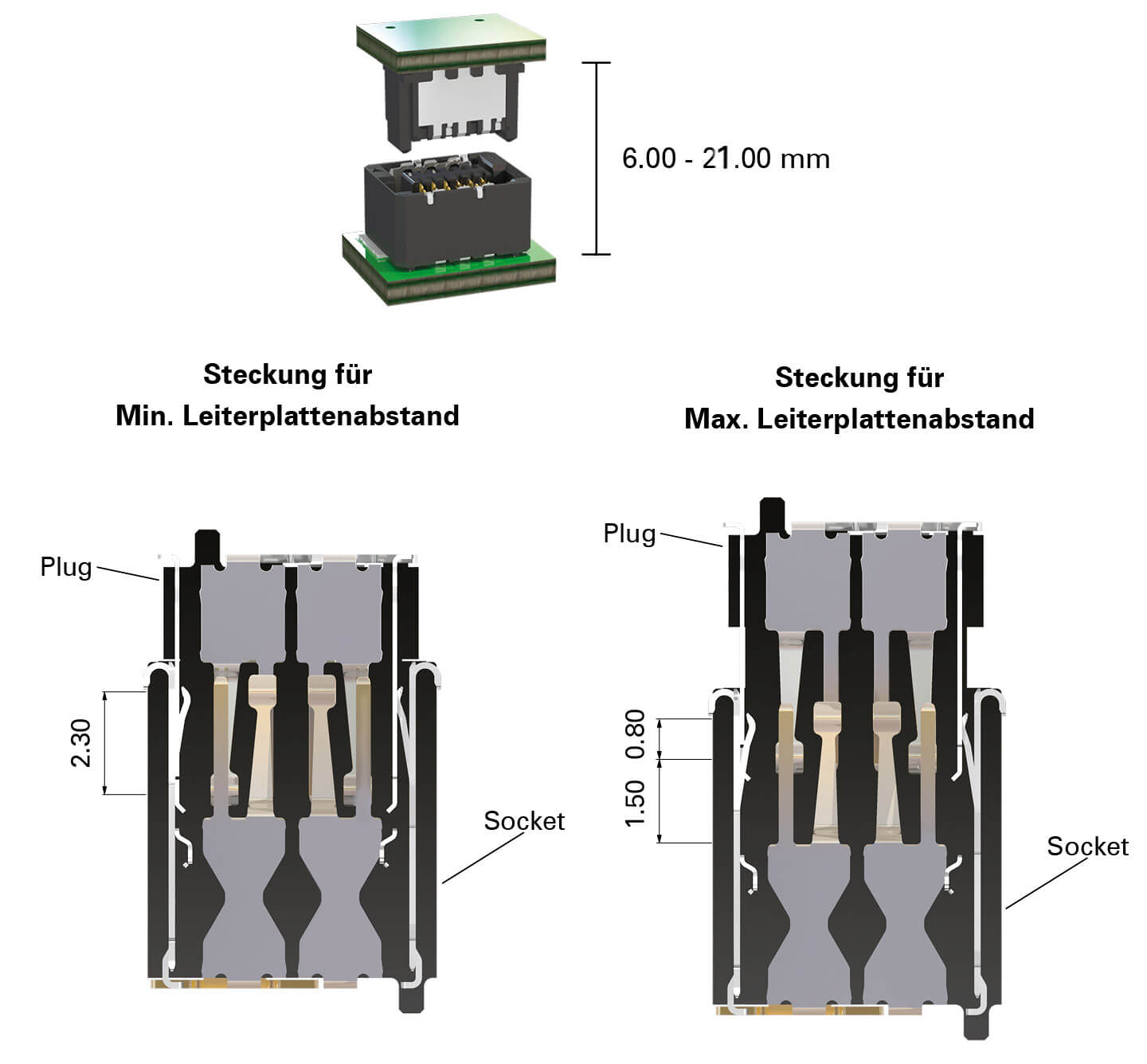

Cu variantele drepte low, mid și high, se pot realiza distanțe între plăci de circuit imprimat de orice dimensiune cuprinsă între 6 și 21 mm. Prin conectarea până la capăt se obține distanța minimă posibilă între plăci. Conectorul și soclul pot fi conectate variabil într-un interval de 1,5 mm pentru a obține distanța maximă posibilă între plăci. Cei 0,8 mm rămași garantează o conectare sigură (protecție împotriva conectării greșite).
Modele cu unghiuri de la 90° la 180° – aplicații
Datorită formei de construcție în unghi, combinată cu forma dreaptă, este posibilă dispunerea plăcilor de circuit imprimat la un unghi de 90° una față de cealaltă, de exemplu pentru backplane cu plăci secundare. Combinarea a două forme de construcție unghiulare permite dispunerea a două plăci de circuit imprimat una lângă alta, la un unghi de 180 de grade. Toate acestea sunt disponibile fie ecranate, fie neecranate și în variante cu 12, 20, 32, 52 sau 80 de contacte, pentru o flexibilitate maximă în aplicația dumneavoastră.
Dezvoltați-vă soluțiile cu eficiență maximă. Prin funcționalitățile sale, Zero8 vă asigură că vă atingeți obiectivul mai repede, beneficiind în același timp de o varietate enormă de variante. Sunt disponibile chiar și modele unghiulare pentru aplicații de 90° și 180°.
Document tehnic gratuit „Viteză mare și compatibilitate electromagnetică” »
Solicitați o cutie cu mostre gratuită »
Găsiți aici informații suplimentare.
Document tehnic gratuit „Viteză mare și compatibilitate electromagnetică” »
Solicitați o cutie cu mostre gratuită »
Găsiți aici informații suplimentare.
Superputere: SIGURANȚA CONTACTULUI
Sistemul inovator de contact ScaleX

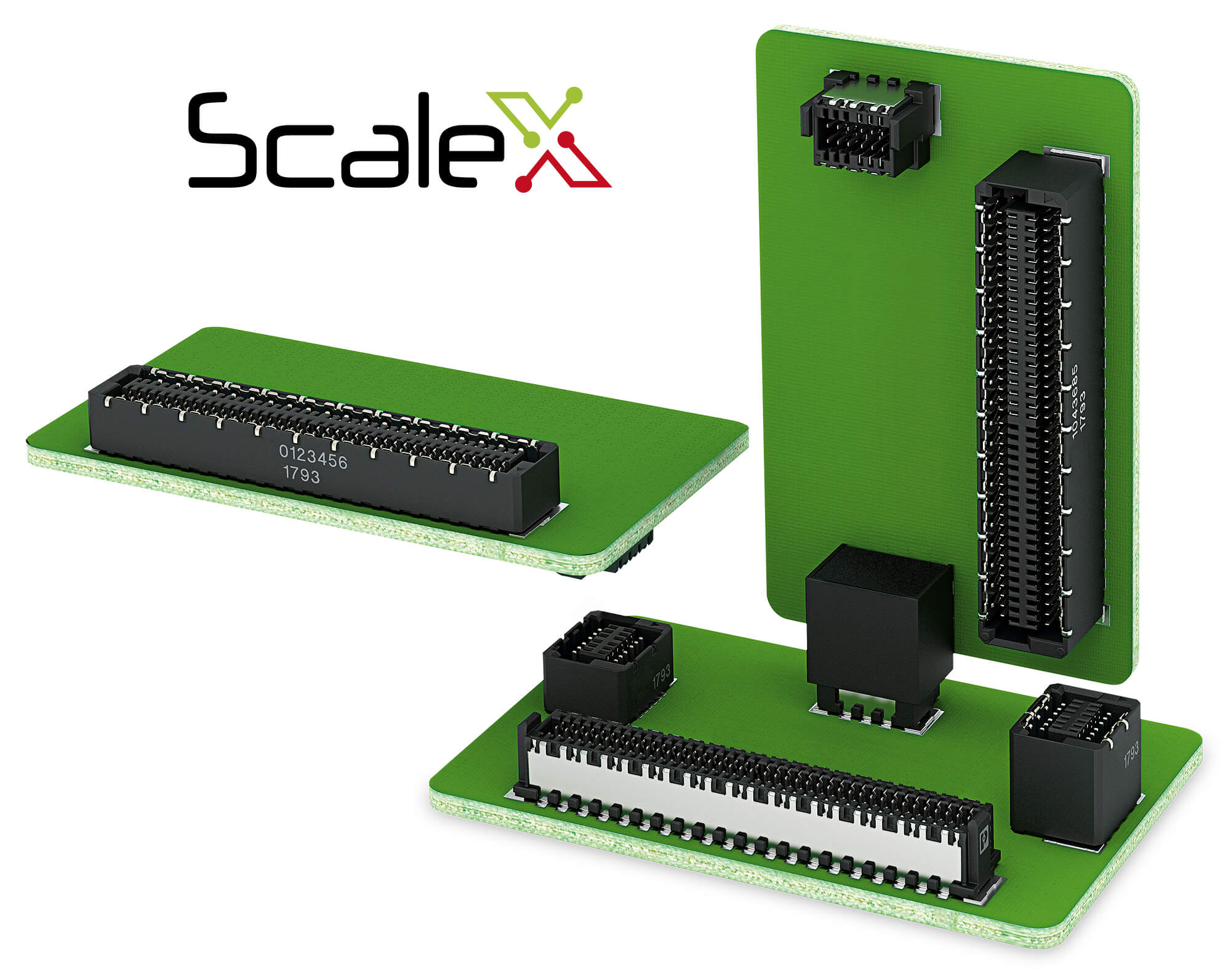

ScaleX – această marcă reprezintă o tehnologie robustă de contact într-un sistem de conectori scalabil. A fost concepută special pentru a combina, pe de o parte, o rezistență mecanică ridicată și, pe de altă parte, caracteristici excepționale la frecvențe înalte. Această compatibilitate este unică în lumea conectorilor pentru plăci de circuit imprimat.
Două suprafețe de contact pentru fiecare pin
Fiecare pereche de contacte este formată din două contacte de tip cuțit și două contacte de tip arc. Această redundanță nu numai că asigură o siguranță maximă a contactului, în special în medii solicitante, cum ar fi cele cu șocuri și vibrații, dar și o durabilitate și o fiabilitate remarcabile în aplicația dumneavoastră. În plus, toate contactele sunt realizate pe partea netedă a suprafețelor de contact, și nu pe marginea aspră a decupajului, așa cum se întâmplă la multe alte conectori miniaturizați.
Rezistent la șocuri și vibrații
Redundanța tuturor contactelor, precum și faptul că contactul se realizează exclusiv pe suprafețe netede și laminate, asigură o rezistență extrem de ridicată la șocuri și vibrații. Conectorii Zero8 au fost supuși unor teste și proceduri de calificare amănunțite, în conformitate cu standardul IEC 60512. Vă punem cu plăcere la dispoziție rapoartele noastre detaliate de testare.
Siguranță ridicată împotriva trecerii prin găuri
Fiecare pereche de contacte conectate între soclu și conector prezintă o zonă de suprapunere de cel puțin 0,8 mm, adică distanța de la punctul de contact până la vârful contactului, respectiv punctul în care nu ar mai exista contact. Această zonă de suprapunere de cel puțin 0,8 mm asigură o compensare corespunzător de mare a toleranțelor și, prin urmare, o siguranță maximă în orice aplicație. La conectarea fișei în priză până la capăt, zona de suprapunere crește până la 2,3 mm per pereche de contacte.
Rezistent la cel puțin 500 de cicluri de conectare
Contactele modelului Zero8 sunt proiectate să asigure o conectare sigură chiar și după 500 de cicluri de conectare, chiar și sub influența ciclurilor de temperatură și a gazelor nocive. Chiar dacă contactele nu sunt conectate între ele de 500 de ori, ciclurile de conectare reprezintă un criteriu adecvat pentru a evalua în ce măsură conectorii își păstrează funcționalitatea în condiții de cicluri repetate de temperatură sau vibrații („coroziune prin frecare”).
Și acest lucru vă va încânta – gama de conectori Zero8 impresionează prin tehnologia inovatoare ScaleX. Robustă și cu două fețe, aceasta rezistă condițiilor dificile din aplicațiile industriale și asigură o conectare sigură. Și asta chiar și în condiții de mediu extreme și sub solicitări mecanice, precum șocuri și vibrații.
Document tehnic gratuit despre robustețe »
Solicitați o cutie cu mostre gratuite »
Găsiți aici informații suplimentare.
Document tehnic gratuit despre robustețe »
Solicitați o cutie cu mostre gratuite »
Găsiți aici informații suplimentare.
Superputere: PROTECȚIE ÎMPOTRIVA SEMNALELOR
Concept de ecranare EMC nou dezvoltat

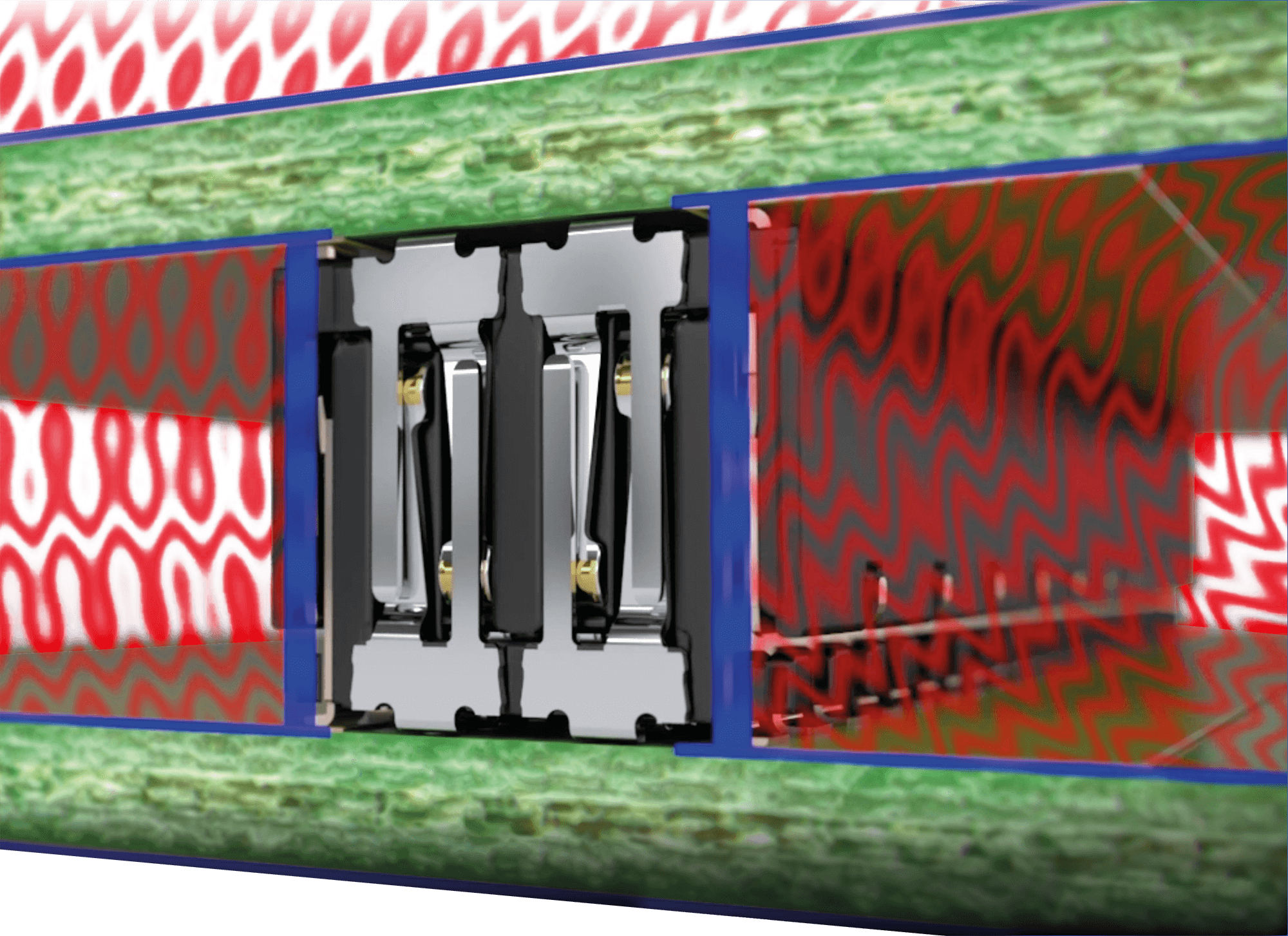

La dezvoltarea modelului Zero8 s-a acordat o atenție deosebită ecranării pe ambele părți. Aceasta garantează o transmisie a datelor fără interferențe, așa cum este necesar în multe aplicații, de exemplu pentru Industry 4.0 sau IoT. Materialul de ecranare utilizat este special conceput pentru a îndeplini cerințele stricte de compatibilitate electromagnetică.
Evacuarea optimă a curenților de perturbație
Plăcile de ecranare au o suprafață extinsă și sunt proiectate cu puține întreruperi, ceea ce asigură un nivel maxim de protecție. În plus, numărul mare de puncte de contact dintre placa de ecranare și placa de circuit imprimat permite o disipare optimă a curenților paraziți. De exemplu, în cazul unui conector cu 20 de pini, o placă de ecranare prezintă, pe o lungime de 8 mm, un total de 5 puncte de lipire către placa de circuit imprimat.
Inductanță de cuplare de maxim 10 picohenri
În cadrul unor teste aprofundate efectuate de un laborator specializat, influențele intensității câmpului electric și magnetic au fost mai întâi simulate și apoi verificate prin experimente. Rezultatele obținute sunt extrem de bune și pot fi puse la dispoziție la cerere. Unul dintre rezultatele esențiale ale măsurătorilor a fost obținerea unei inductivități de cuplare de maxim 10 pH cu conectorii Zero8.
Alternativ, și fără ecranare
Aveți de ales și în ceea ce privește ecranarea! Ambele părți ale perechii de conectori cu ecranare sau fără? Sau chiar doar o parte cu ecranare? Decizia vă aparține – toate conectorii Zero8 sunt în orice caz compatibili între ei și pot fi combinați liber, indiferent dacă sunt ecranate sau nu. La modelele ecranate, conexiunile de lipit ale contactelor se află sub conector, în timp ce la modelele neecranate acestea se află pe laturi, pentru a permite o verificare AOI în procesul de prelucrare.
Conceptul de ecranare pe ambele părți, recent dezvoltat pentru conectorii Zero8, vă garantează o transmisie de mare viteză fără interferențe în mediul industrial. Materialul de ecranare utilizat este potrivit în special pentru componente cu cerințe ridicate în materie de compatibilitate electromagnetică și garantează o inductanță de cuplare de maxim 10 picohenry pentru conector.
Document tehnic gratuit „Viteză mare și compatibilitate electromagnetică” »
Solicitați o cutie cu mostre gratuite »
Găsiți informații suplimentare aici.
Document tehnic gratuit „Viteză mare și compatibilitate electromagnetică” »
Solicitați o cutie cu mostre gratuite »
Găsiți informații suplimentare aici.
Superputere: VITEZA
Compatibil cu PCIe 4.0 și Industrial Ethernet
Conectorii Zero8 îndeplinesc cerințele specificațiilor PCI Express Gen. 4 și Industrial Ethernet, așa cum sunt necesare în numeroase aplicații, de exemplu pentru Industrie 4.0 sau IoT. Pe lângă atenuarea de inserție, Zero8 prezintă caracteristici foarte bune în ceea ce privește atenuarea de reflexie și diafonia.
Transmisie de semnal HF 16 Gbit/s +
Conectorii Zero8 sunt ideali pentru aplicații cu o viteză de transfer de date de până la 16 Gbit/s. Datorită caracteristicilor foarte bune în ceea ce privește atenuarea de inserție, Zero8 poate fi utilizat chiar și pentru aplicații de până la 25 Gbit/s. Această compatibilitate remarcabilă se combină cu un sistem de contact extrem de robust și rezistent pentru medii solicitante, cum ar fi șocuri, vibrații sau gaze nocive. Această combinație este unică.
Protecție suplimentară a semnalului prin ecranare

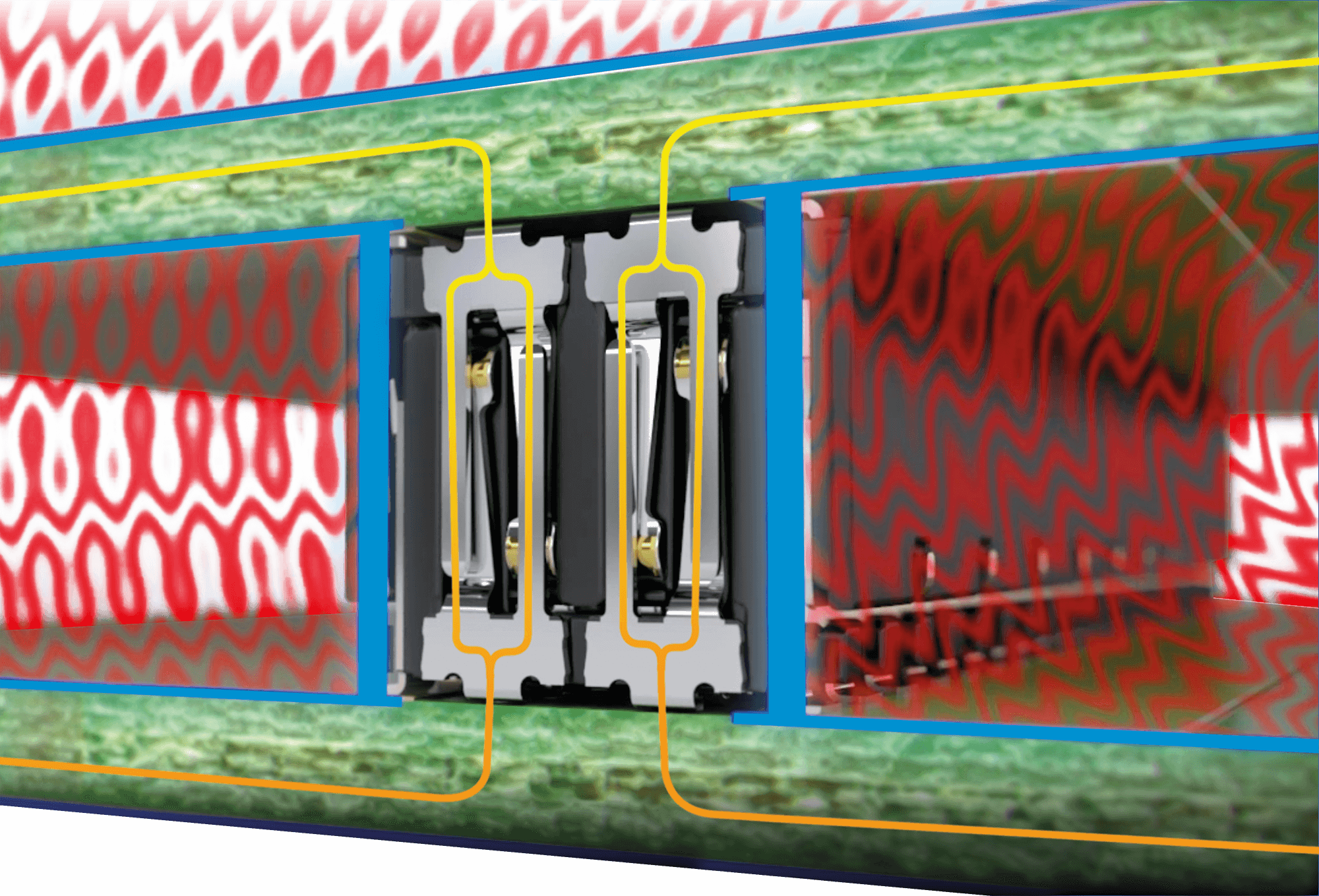

Conceptul de ecranare pe ambele părți garantează o transmisie de date de mare viteză fără interferențe în mediul industrial. Acesta deviază în mod fiabil curenții de perturbație prin contactele multiple de pe ambele plăci de circuit imprimat. Conceptul de ecranare protejează, pe de o parte, conectorul împotriva influențelor electromagnetice (sursă de absorbție a perturbațiilor), dar și componentele învecinate, în cazul în care conectorul acționează ca sursă de perturbații.
Modele SI disponibile
Zero8 a fost mai întâi simulat în detaliu din punct de vedere al caracteristicilor sale de frecvență înaltă, iar apoi a fost testat în cadrul unor experimente. Aveți la dispoziție rapoarte de testare detaliate, precum și modele SI pentru simulări în cadrul aplicației dumneavoastră.
HighSpeed este formula magică a familiei de produse Zero8 de la ept. Simulările realizate cu sistemul de conectori Zero8 la 16 Gbit/s prezintă o integritate excelentă a semnalului, fiind astfel ideale pentru PCIe 4.0 și Industrial Ethernet. Vă punem cu plăcere la dispoziție parametrii S pentru simulările aplicațiilor dumneavoastră.
Document tehnic gratuit „Highspeed și EMC” »
Solicitați o cutie cu mostre gratuite »
Găsiți aici informații suplimentare.
Document tehnic gratuit „Highspeed și EMC” »
Solicitați o cutie cu mostre gratuite »
Găsiți aici informații suplimentare.
Superputere: ROBUSTEȚE
Protecția tuturor contactelor
Zero8 a fost conceput astfel încât contactele să nu fie deteriorate chiar și în cazul unei utilizări incorecte. Contactele sunt ascunse în corpul izolator și sunt astfel protejate în mod optim împotriva eventualelor influențe mecanice, cum ar fi atingerea accidentală. Acest lucru garantează cea mai înaltă siguranță posibilă pentru aplicația dumneavoastră.
Protecție împotriva răsucirii la conectare
Polarizarea integrată în corpul izolator împiedică conectarea incorectă cauzată de răsucirea conectorilor. Cu alte cuvinte, conectorul și priza pot fi conectate între ele numai dacă sunt orientate într-o anumită direcție. În plus, elementele de ghidare pronunțate din corpul izolator facilitează conectarea în condiții de siguranță.
Deconectare mecanică prin două dispozitive de blocare a plăcii
Pe placa de circuit imprimat sunt lipite câte două dispozitive de blocare pe fiecare conector, asigurând protecția mecanică a contactelor de semnal. Astfel, atunci când se desprind reciproc conectorul și priza, se evită ruperea contactelor de semnal de la punctul de lipire.
Compensarea decalajului de până la 0,7 mm la instalare

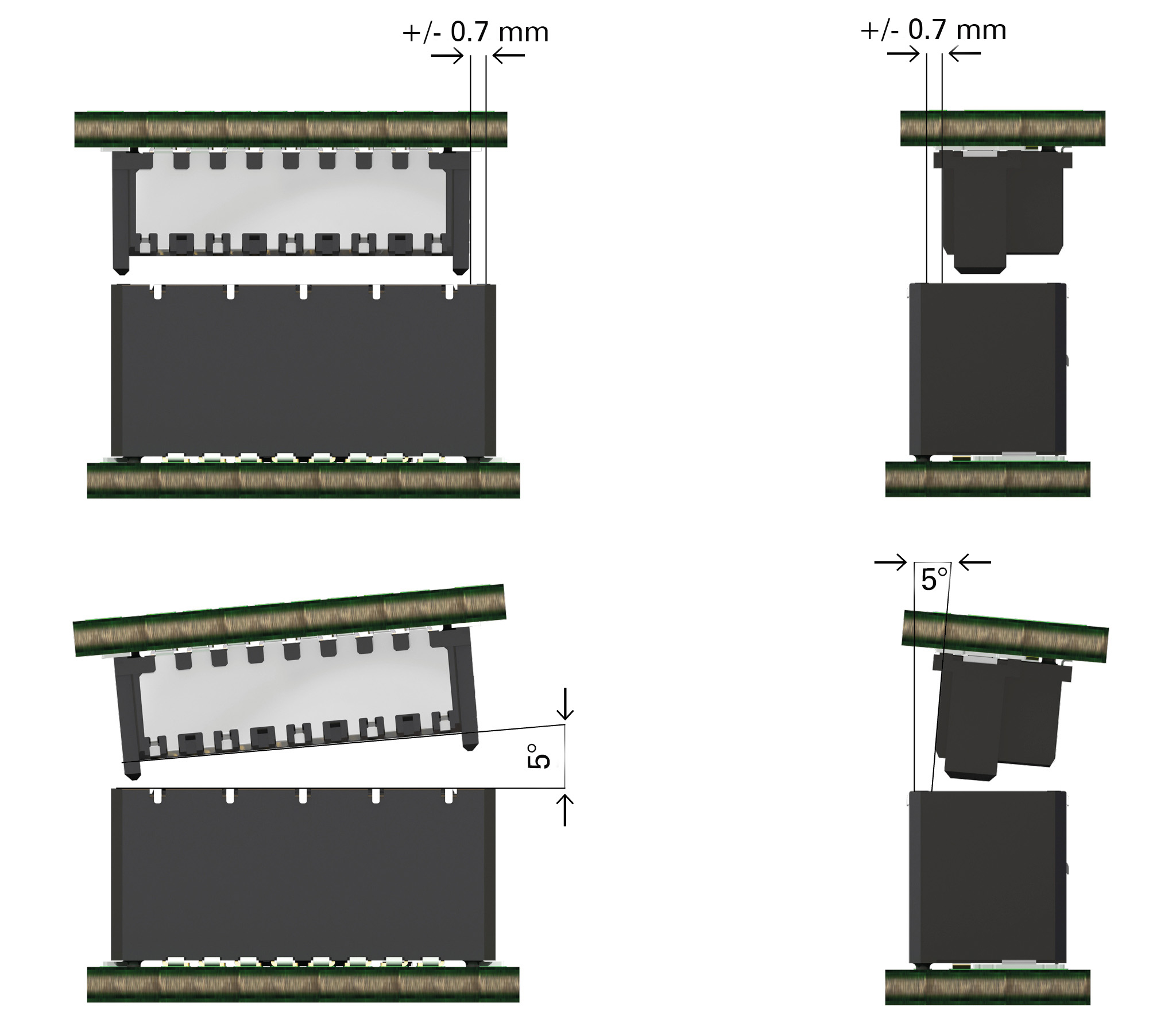

Teșiturile de ghidare de pe marginea corpului izolator permit ca mufa și priza să compenseze un decalaj de până la 0,7 mm în timpul conectării. În timpul conectării, contactele cu lamă și cele cu arc sunt aliniate între ele astfel încât să se asigure o conectare sigură a contactelor și să se prevină așa-numita „conectare inversă”.
Compensare ridicată a toleranțelor în timpul funcționării
În stare conectată, soclul și conectorul pot tolera o deplasare relativă de până la 0,4 mm. Acest lucru oferă o mare flexibilitate în ceea ce privește toleranțele în aplicațiile dumneavoastră. În plus, permite amplasarea mai multor perechi de conectori pe o placă de circuit imprimat, fără a afecta fiabilitatea contactului.
Când toate caracteristicile de vârf sunt completate de o robustețe excepțională, atunci este vorba de Zero8 de la ept. Fie că este vorba de sistemul inteligent de protecție împotriva răsucirii la conectare sau de compensarea decalajului de până la 0,7 mm la instalare, Zero8 se ridică la înălțimea așteptărilor.
Document tehnic gratuit despre robustețe »
Solicitați o cutie cu mostre gratuite »
Găsiți mai multe informații aici.
Document tehnic gratuit despre robustețe »
Solicitați o cutie cu mostre gratuite »
Găsiți mai multe informații aici.
