conector ept conform noii specificații PICMG®
conector ept Zero8 a fost selectat pentru noua specificație PICMG®
Cererea de PC-uri industriale modulare este mare și va continua să crească, așa cum confirmă analizele de piață. Din acest motiv, un grup de lucru al PICMG® sub denumirea ModBlox7 a convenit asupra unui nou standard independent de producător, pentru a conecta module utilizate în mare parte în tehnologia autobuzelor și a feroviar.
Obiectivele ModBlox7
ModBlox7 descrie specificațiile de bază ale unui PC modular de tip box, alcătuit din diverse module funcționale, precum procesorul, sursa de alimentare și interfețele de intrare/ieșire. Acest nou standard independent de producător permite utilizatorilor să realizeze o gamă largă de combinații de dispozitive cu design modular, grație unităților funcționale interoperabile. Unul dintre obiectivele PICMG® a fost, de asemenea, reducerea costurilor și promovarea sustenabilității.
Domeniul de aplicare al noii specificații

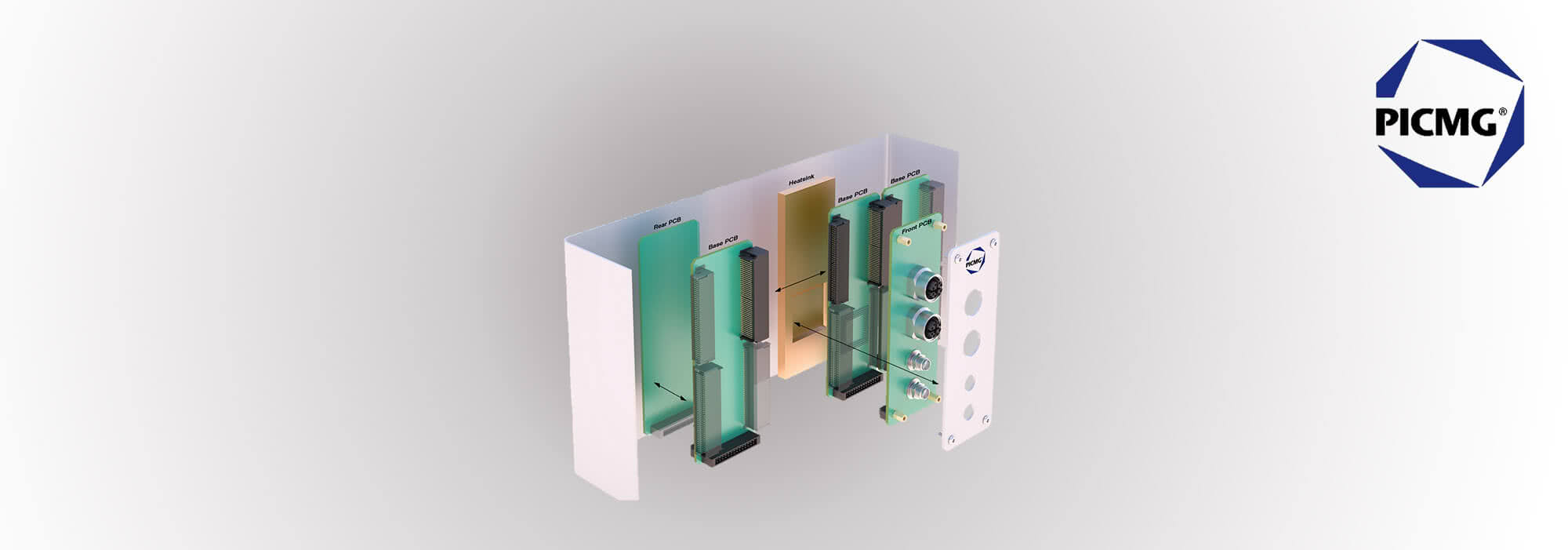

Noua specificație PICMG® cuprinde atât partea mecanică și unitățile funcționale modulare, cât și conexiunea electrică prin intermediul conectorilor (conector) cu o configurație predefinită a pinilor. Prin urmare, un Box-PC este alcătuit dintr-o carcasă, una sau două unități de alimentare, precum și una sau două procesoare (CPU), fiecare având până la patru interfețe PCI-Express și până la opt interfețe I/O bazate pe USB. Fiecare modul poate cuprinde, la rândul său, până la trei plăci de circuit imprimat stivuite, în funcție de complexitatea unității. Dimensiunile unui PC de tip box sunt prestabilite atât în ceea ce privește înălțimea, cât și adâncimea. Lățimea frontală variază, însă, în funcție de numărul de unități. Acestea, la rândul lor, pot consta fiecare dintr-unul sau mai multe așa-numite sloturi de 1,4 inci. Astfel, douăsprezece sloturi pot fi aliniate unul lângă altul până la o lățime maximă de 16,8 inci.
Cerințe privind conector-ul
În cazul unui standard pentru configurarea modulară a dispozitivelor, se acordă, desigur, o atenție deosebită conexiunii electrice și mecanice a modulelor individuale prin intermediul conectorilor (conector). În funcție de condițiile de utilizare ale PC-urilor de tip box, ar trebui să fie vorba de un conector conector compatibil cu viteze mari, de tip SMT, care se remarcă nu numai prin robustețe deosebită la instalare, ci și prin toleranțe ridicate în timpul funcționării, precum și prin rezistență deosebită la condiții de mediu nefavorabile. Deoarece în unele aplicații este necesar să se asigure fiabilitatea prin redundanță cu ajutorul unui alt conector, trebuie să fie posibilă, de asemenea, utilizarea simultană a mai multor conectori pe o placă de circuit imprimat. Acest lucru necesită o compensare ridicată a decalajului la conectare, precum și toleranțe în timpul funcționării.
Zero8 ca conector de alegere
Comitetul ModBlox7 a găsit în modelul Zero8 al producătorului de conectori ept un conector potrivit pentru cerințele diverse. SMT-Stecker-ul cu pas de 0,8 mm face parte dintr-o familie extinsă de produse cu diverse tipuri de construcție, înălțimi și număr de poli, precum și cu CEM-ecranare opțională. Pentru specificația ModBlox7, acesta este utilizat în varianta unghiulară cu 80 de poli, permițând astfel conectarea orizontală a plăcilor de circuit imprimat ale unităților adiacente. Pentru a asigura redundanța și fiabilitatea, conform specificației este permisă și utilizarea simultană a două conectori Zero8. Acest lucru este posibil datorită unei compensări a decalajului de 0,7 mm la instalare, precum și a unor toleranțe de funcționare de 0,4 mm. În caz contrar, modulele s-ar putea deteriora la conectare.
Un alt avantaj al Zero8 este posibilitatea de a transmite simultan curenți mari și semnale de mare viteză. Ceea ce pare la prima vedere incompatibil este perfect realizabil datorită designului conectorului (conector), în combinație cu o dispunere corespunzătoare a pinilor, economisind astfel spațiu și costuri.
Datorită tehnologiei de conectare ScaleX, independentă de polaritate, cu conectorele de contact cu lamele și conectorele de mamă interconectate, Zero8 oferă, de asemenea, o siguranță extremă a contactului și garantează astfel o transmisie fiabilă a semnalului chiar și în condiții de vibrații și șocuri.
Mai multe informații despre produs găsiți aici:
Zero8 »
Un alt avantaj al Zero8 este posibilitatea de a transmite simultan curenți mari și semnale de mare viteză. Ceea ce pare la prima vedere incompatibil este perfect realizabil datorită designului conectorului (conector), în combinație cu o dispunere corespunzătoare a pinilor, economisind astfel spațiu și costuri.
Datorită tehnologiei de conectare ScaleX, independentă de polaritate, cu conectorele de contact cu lamele și conectorele de mamă interconectate, Zero8 oferă, de asemenea, o siguranță extremă a contactului și garantează astfel o transmisie fiabilă a semnalului chiar și în condiții de vibrații și șocuri.
Mai multe informații despre produs găsiți aici:
Zero8 »

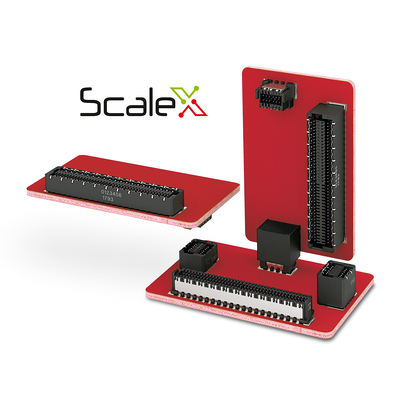

Zero8 poate fi utilizat și pentru conectarea plăcilor de circuit imprimat în cadrul unor unități individuale
Portofoliul Zero8 oferă o soluție perfect adaptată, în aceleași condiții de instalare, și pentru conexiunile de tip mezanin ale celor până la trei plăci de circuit imprimat ale unui procesor (CPU). Utilizarea mai multor conector dintr-o familie de produse scalabilă oferă un avantaj decisiv: astfel, conectorii nu trebuie proiectați și aprobați de fiecare dată – utilizatorul poate economisi costurile asociate.
Interoperabilitate, concomitent cu reducerea costurilor și sustenabilitate. Noua specificație promite progrese semnificative pentru PC-urile de tip box. Cu Zero8 se realizează conectarea sigură a modulelor individuale. Specificația urmează să fie adoptată definitiv încă din primul trimestru.
